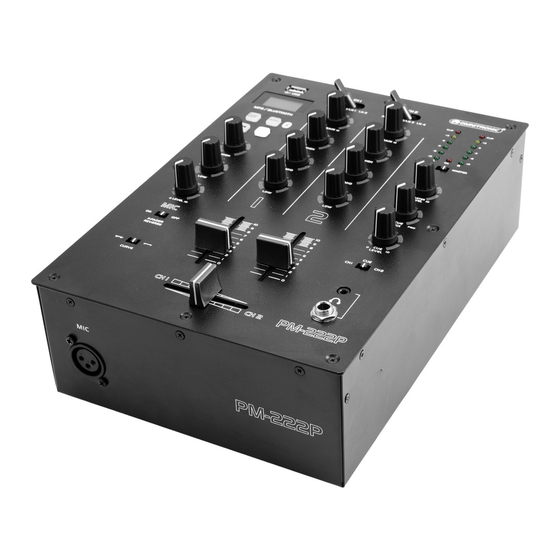

Omnitronic PM-222P Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Omnitronic Anleitungen
  4. Mischpulte
  5. PM-222P
  6. Bedienungsanleitung

Omnitronic PM-222P Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
1 • DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic PM-222P

Inhaltszusammenfassung für Omnitronic PM-222P

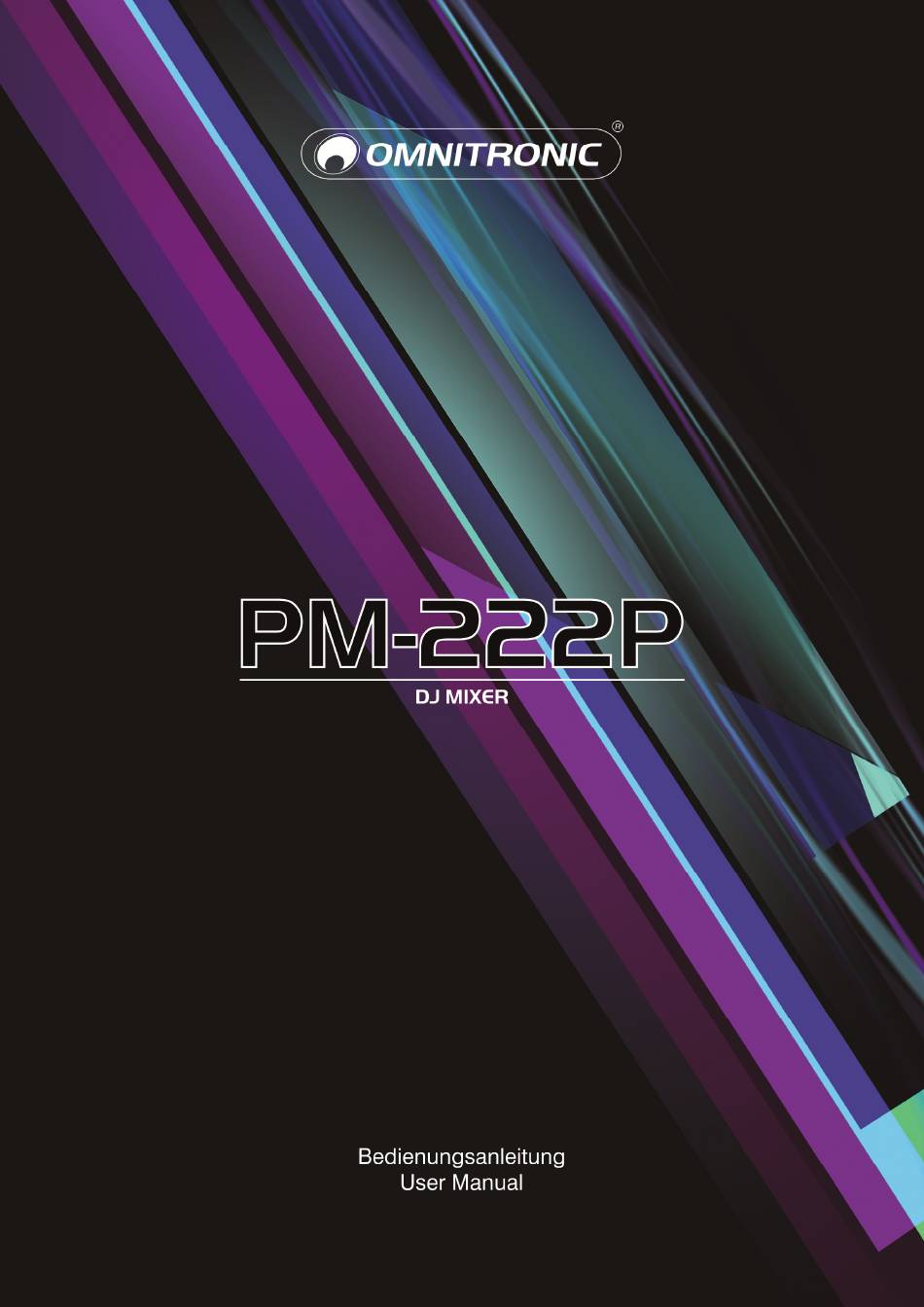

  • Seite 1 1 • DE...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Einführung 1 Einführung ..........2 Willkommen bei Omnitronic! Schön, dass Sie sich für eines unserer Produkte entschieden haben. Produktmerkmale ........2 2 Sicherheitshinweise ......... 3 Diese Bedienungsanleitung zeigt Ihnen, wie Sie 3 Bestimmungsgemäße Verwendung ..4 den Mixer in Betrieb nehmen und nutzen. Damit 4 Bedienelemente und Anschlüsse ...

  • Seite 3: Sicherheitshinweise

    • Die Kabeleinführung oder die Kupplung am 2 Sicherheitshinweise Gerät dürfen nicht durch Zug belastet werden. Es muss stets eine ausreichende Kabellänge zum Gerät hin vorhanden sein. Andernfalls kann Achtung! das Kabel beschädigt werden, was zu tödlichen Stromschlägen führen kann. Gerät vor Feuchtigkeit und Nässe schützen! •...

  • Seite 4: Bestimmungsgemäße Verwendung

    • Beim Einsatz von Nebelgeräten ist zu beachten, 3 Bestimmungsgemäße dass das Gerät nie direkt dem Nebelstrahl ausgesetzt ist und mindestens 0,5 m von einem Verwendung Nebelgerät entfernt betrieben wird. Der Raum darf nur so stark mit Nebel gesättigt sein, dass Das Gerät dient zum Mixen von Audioquellen und eine gute Sichtweite von mindestens 10 m wurde speziell für professionelle Anwendungen...

  • Seite 5: Bedienelemente Und Anschlüsse

    4 Bedienelemente und Anschlüsse 5 • DE...
  • Seite 6 Funktion USB-Anschluss für ein USB-Speichergerät LCD-Anzeige für den Audioplayer Taste PLAY/STOP zum Starten und Stoppen der Wiedergabe Taste PAIRING zum Koppeln und Trennen von Bluetooth-Geräten. Tasten zur Titelwahl und für schnellen Vor-/Rücklauf Regler HIGH zum Einstellen der Höhen das Mikrofon Regler LOW zum Einstellen der Bässe das Mikrofon Lautstärkeregler LEVEL für das Mikrofon Umschalter X-FADER REVERSE zum Vertauschen von Kanal 1 und 2 für den Crossfader...

  • Seite 7: Inbetriebnahme

    5 Inbetriebnahme Aufstellen Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Bedienpult. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wäremeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen.

  • Seite 8: Bedienung

    6 Bedienung Grundeinstellung der Eingangskanäle Stellen Sie alle Gain-Regler, Klangregler und den Crossfader in die Mittelposition. Wählen Sie mit dem Eingangsumschalter in Kanal 1 den Eingang an, an dem die Tonquelle angeschlossen ist. Geben Sie ein Tonsignal (Testsignal oder Musikstück) auf den Kanal und heben Sie dessen Fader auf ca.

  • Seite 9: Vorhören Der Kanäle

    3) Aktivieren Sie die Bluetooth-Funktion an der Bluetooth-Quelle und starten Sie die Gerätesuche. Wählen Sie „PM-222P“ aus der Liste aus und verbinden Sie die Geräte. 4) Starten Sie nach dem Koppeln die Wiedergabe der Musik an der Bluetooth-Quelle wie gewohnt und verwenden Sie die Bedienelemente des Eingangskanals, um das Signal des Audioplayers auf das Mastersignal zu mischen.

  • Seite 10: Technische Daten

    8 Technische Daten PM-222P Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: Max. 5 W Eingänge: Line/Phono: Stereo-Cinch, umschaltbar Line: Stereo-Cinch DJ-Mikrofon: XLR, sym. Ausgänge: Master: Stereo-Cinch Record: Stereo-Cinch Kopfhörer: 3,5-mm- und 6,3-mm-Stereoklinke Frequenzbereich: 20-20.000 Hz Geräuschspannungsabstand: >70 dB Klangregelung (DJ-Mikrofon): Bässe, Höhen -30 dB bis +12 dB...

  • Seite 11: Introduction

    1 Introduction Contents Welcome to Omnitronic! Thank you for choosing 1 Introduction ..........11 one of our products. Product features ........11 2 Safety Instructions ......... 12 This user manual will show you how to install and 3 Operating Determinations ..... 13 operate the mixer.

  • Seite 12: Safety Instructions

    • If extension cords are used, make sure that the 2 Safety Instructions core diameter is sufficient for the required power consumption device. warnings concerning the power cords are also valid for Caution! possible extension cords. • Always disconnect from the mains, when the Keep this device away from rain and moisture! device is not in use or before cleaning it.

  • Seite 13: Operating Determinations

    3 Operating Determinations Cleaning and Service This device is used to mix audio sources. It has • Disconnect from mains before cleaning! Never been specially designed professional use solvents or aggressive detergents in order applications. to clean the device! Rather use a soft and damp Power Supply cloth.

  • Seite 14: Operating Elements And Connections

    4 Operating Elements and Connections 14 • EN...
  • Seite 15 Function USB port connecting a USB storage device LCD screen for the audio player PLAY/STOP button for playback control PAIRING button for pairing/unpairing Bluetooth devices buttons for title selection and fast forward/rewind Control HIGH adjusts the high range for the microphone Control LOW adjusts the bass range for the microphone LEVEL control for the microphone Selector switch X-FADER REVERSE to reverse channel 1 and 2 for the crossfader...

  • Seite 16: Setup

    5 Setup Placing the mixer The mixer can be used as a table top unit or it can be installed into a console. Please make sure that there is enough space around the unit for ventilation to improve heat dissipation. Steady overheating will damage the unit.

  • Seite 17: Operation

    6 Operation Basic adjustment of the input channels First set all gain controls, equalizer controls and the crossfader to mid-position. Use the input selector in channel 1 to select the input to which the audio source is connected. Feed an audio signal (test signal or music piece) to the channel and advance the channel fader to approx.

  • Seite 18: Prefader Listening To The Channels

    2) For Bluetooth operation press the PAIRING button to enter pairing mode. The display indicates “ConnectingV”. 3) Activate the Bluetooth function at the Bluetooth source and start the device scan. Select “PM-222P“ from the list and connect the devices. 4) Now play music at the Bluetooth source as you normally would and use the control elements of the input channel to mix the audio player’s signal to the master signal.

  • Seite 19: Technical Specifications

    8 Technical Specifications PM-222P Power supply: 100-240 V AC, 50/60 Hz Power consumption: max. 5 W Inputs: Line/phono: stereo RCA, switchable Line: stereo RCA DJ microphone: XLR, bal. Outputs: Master: stereo XLR and RCA Record: stereo RCA Headphones output: 3.5 mm and 6.3 mm stereo jack...
  • Seite 20 Omnitronic is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00140051 Version 1.0 Publ. 24/05/2022...
