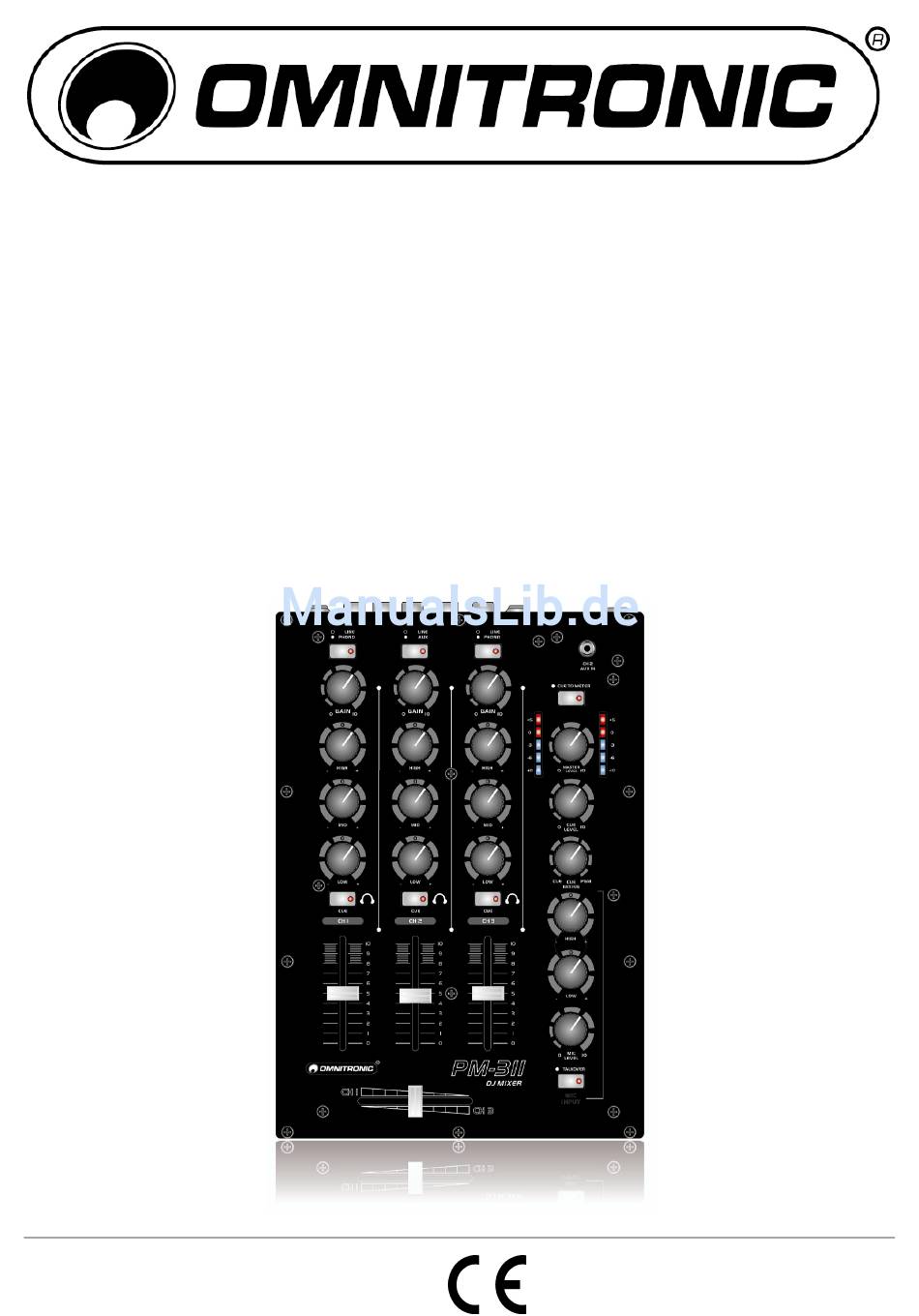

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL PM-311 DJ MIXER © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
- Seite 2 2/19 00072955.DOC, Version 1.0...
-
Seite 3: Inhaltsverzeichnis
10006876 This user manual is valid for the article number: 10006876 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/19 00072955.DOC, Version 1.0... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für den OMNITRONIC DJ-Mixer PM-311 entschieden haben. Sie haben hiermit ein zuverlässiges und leistungsstarkes Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Bestimmungsgemässe Verwendung
Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Der DJ-Mixer PM-311 verfügt über drei Stereo-Eingangskanäle und einen DJ-Mikrofonkanal und ist speziell für DJ-Anwendungen geeignet. Über den Aux-Eingang auf der Frontplatte lassen sich bequem tragbare Musikplayer (z. B. iPod) anschließen. -
Seite 6: Bedienelemente Und Anschlüsse
4. BEDIENELEMENTE UND ANSCHLÜSSE Klangregler für die Kanäle 1-3 Eingangsumschalter Klangregelung für die Höhen (HIGH), Mitten (MID) • Kanal 1 und 3: Zum Umschalten der rückseitigen und Bässe (LOW) im Bereich -26 dB bis +12 dB. Eingänge von Line- auf Phono-Eingang. •... - Seite 7 Lautstärkeregler für den Kopfhörerausgang Kanalfader für die Kanäle 1-3 Lautstärkeregler für den Masterausgang Crossfader Überblendet zwischen den Kanälen 1 und 3. LED-Pegelanzeige Talkover Ein/Aus Umschaltbare, 6-fache LED-Anzeige des Stereo- Ein-/Ausschalter für Talkoverfunktion. Mastersignals bzw. des Monitorsignals im Bereich gedrückter Taste (rote LED leuchtet) werden bei -10 dB bis +5 dB.
-
Seite 8: Inbetriebnahme
5. INBETRIEBNAHME 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf. Achten Sie bei der Standortwahl des Geräts darauf, dass um das Gerät herum genügend Abstand zu anderen Geräten vorhanden ist, um die Wärmeabstrahlung zu verbessern. Dauerhafte Überhitzung kann zu Schäden am Gerät führen. 5.2 Anschlüsse Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. -
Seite 9: Bedienung
6. BEDIENUNG Stellen Sie vor dem Einschalten den Masterregler auf Null, um Einschaltgeräusche zu vermeiden. Schalten Sie dann den Mixer mit dem Netzschalter ein und anschließend die nachfolgenden Audiogeräte. Schalten Sie den Mixer nach dem Betrieb wieder mit dem Netzschalter aus. 6.1 Grundeinstellung der Eingangskanäle Stellen Sie alle Gain-Regler, Klangregler und den Crossfader in die Mittelposition. -
Seite 10: Vorhören Der Kanäle
6.4 Vorhören der Kanäle Mit der Vorhörfunktion können Sie jeden der Eingangskanäle 1-3 über einen Kopfhörer abhören, auch wenn der jeweilige Kanal ausgeblendet ist. Dadurch kann z. B. der richtige Zeitpunkt zum Einblenden einer Tonquelle abgepasst werden. Alternativ ist es auch möglich, das laufende Musikprogramm vor dem Masterfader abzuhören. -
Seite 11: Problembehebung
8. PROBLEMBEHEBUNG PROBLEM URSACHE LÖSUNG Das Gerät lässt sich nicht • Das • Schließen Sie das Netzkabel an eine Netzkabel nicht ange- einschalten. schlossen. Steckdose an. • Der Eingangsumschalter befindet • Stellen Sie den Eingangsumschalter Es wird kein oder ein sehr leises Signal aus- sich in der falschen Stellung. -
Seite 12: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen the OMNITRONIC mixer PM-311. You have acquired a reliable and powerful device. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Seite 13: Operating Determinations
3. OPERATING DETERMINATIONS The DJ mixer PM-311 features three stereo input channels and one DJ microphone channel, and is especially suitable for DJ applications. The front aux (auxillary) input allows convenient connection of portable music players (e.g. iPod). -
Seite 14: Operating Elements And Connections
4. OPERATING ELEMENTS AND CONNECTIONS Tone controls for the channels 1-3 Input selector switches Controls for the high frequencies (HIGH), midrange • Channels 1 and 3: For switching the rear inputs frequencies and bass frequencies (LOW) within the from line level to phono level. range of -26 dB to +12 dB. - Seite 15 Channel faders • Right stop position PGM: The music program currently playing is monitored ahead of the master Level controls for channels 1-3. control. Crossfader Level control for the headphones output For crossfading between channel 1 and channel 3. Talkover on/off Master level control On/off switch for the talkover function.
-
Seite 16: Set Up
5. SET UP 5.1 Installation Set up the mixer on a plane surface. Please make sure that there is enough space around the unit for ventilation to improve heat dissipation. Steady overheating will damage the unit. 5.2 Connections Switch off the mixer prior to connecting any units or to changing any existing connections. Connect the stereo audio sources to the corresponding RCA jacks (white jack = left channel;... -
Seite 17: Operation
6. OPERATION Prior to switching on, set the master control to zero to avoid damage to the hearing by a volume which is too high when switching on. Switch on the mixer with the power switch and then the connected units. After operation, switch off the mixer with the power switch. -
Seite 18: Prefader Listening To The Channels
6.4 Prefader listening to the channels The cue function allows monitoring each of the channels 1-3 via headphones even if the corresponding channel is faded out. Thus, it is possible, e. g. to time the moment for fading in an audio source. Alternatively it is possible to monitor the current music program ahead of the master control. -
Seite 19: Problem Chart
8. PROBLEM CHART PROBLEM CAUSE REMEDY The power does not turn on. • The • Connect the cable to a power outlet. power cable connected. • The input selector switch is in the • Set the selector switch to the correct There is little or no sound.
