Magnetbremse - Permobil X850 Servicehandbuch

Servicehandbuch

Magnetbremse

Demontage
1. Stellen Sie den Rollstuhl auf einen ebenen
Untergrund. Bei Fahrgestellen mit elektrischer
Sitzhöhenverstellung, fahren Sie den Sitz in
die oberste Position. Sollte die Sitzhöhenver-
stellung auf Grund von entladenen Batterien
oder defektem Motor nicht auf normale Art
betätigt werden können, siehe Seite 22. Bei
Fahrgestellen mit festem Sitz, klappen Sie den
Sitz nach vorne, siehe Seite 22.
2. Schalten Sie die Stromversorgung durch Betä-
tigen der AUS/EIN Taste am Steuerpult ab und
stellen Sie die automatische Hauptsicherung
auf AUS (Off). Diese ist über eine Ausneh-
mung am Fahrgestell zugänglich, siehe Seite
36.
3. Demontage der Fahrgestellabdeckungen,
siehe Seite 7.
4. Lösen Sie den elektrischen Anschluss der
Magnetbremse in der Schaltbox, siehe Abbil-
dung.
5. Ziehen Sie die Seilhülle nach vorne und führen
Sie das Seil durch die Führung der Seilhalte-
rung. Haken Sie das Bremsentriegelungsseil
von der Magnetbremse, siehe Abbildung.
6. Entfernen Sie die drei Schrauben, mit denen
die Bremse befestigt ist, siehe Abbildung.
Notieren Sie die Lage des Bremsentriege-
lungsarms im Hinblick auf die Montage.
Demontieren Sie die Bremse.
Montage
Die Montage erfolgt in umgekehrter Reihenfolge.
Magnetbremse
Servo
Sitslyft
Broms
Brake
Seat elevator

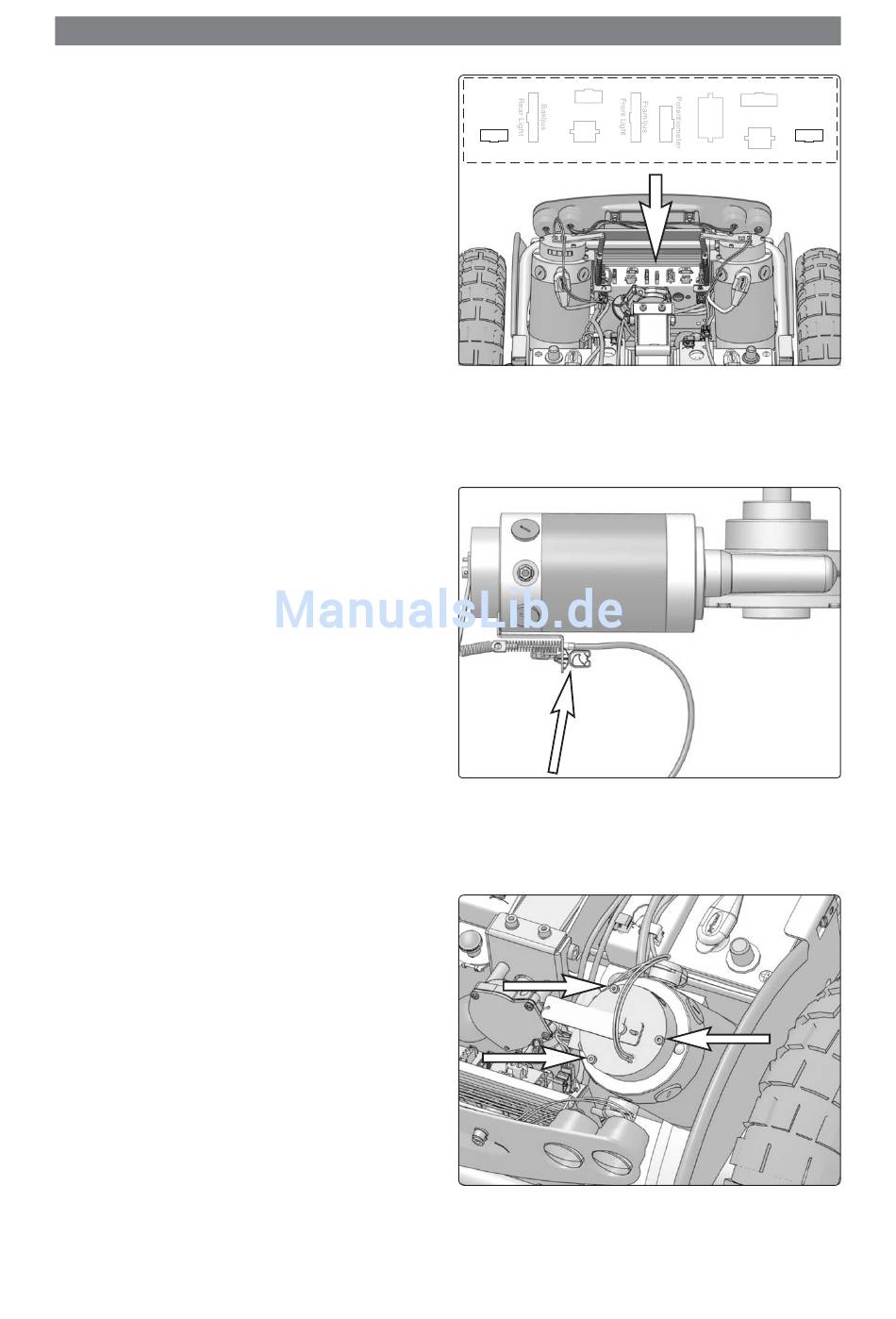

Elektrischer Anschluss der Magnetbremse.
Lösen des Bremsentriegelungsseils.
Die Magnetbremse ist
mit drei Schrauben befestigt.
19
Klämskydd
Rygg
Crush protect
Vridning
Broms
Back
Brake
Turning
