Installation bei einer in den Tabellen nicht angegebenen Projektionsschirmgröße
10
(D) Installation
Wenn Sie einen Projektionsschirm verwenden, dessen Größe in den
Tabellen auf Seite 9 (D) und 11 (D) nicht angegeben ist, können Sie die
unten beschriebenen Abmessungen für die Installation berechnen.
Überprüfen Sie die Installationsbedingungen:
• Größe des Projektionsschirms (S)
• Abmessungen für die Installation am Ende des Handbuchs, EG und BG
für größeren Projektionsschirm sowie EK und BK für kleineren
Projektionsschirm.
Sehen Sie dazu in den Tabellen auf Seite 106 (D) bis 109 (D) nach.

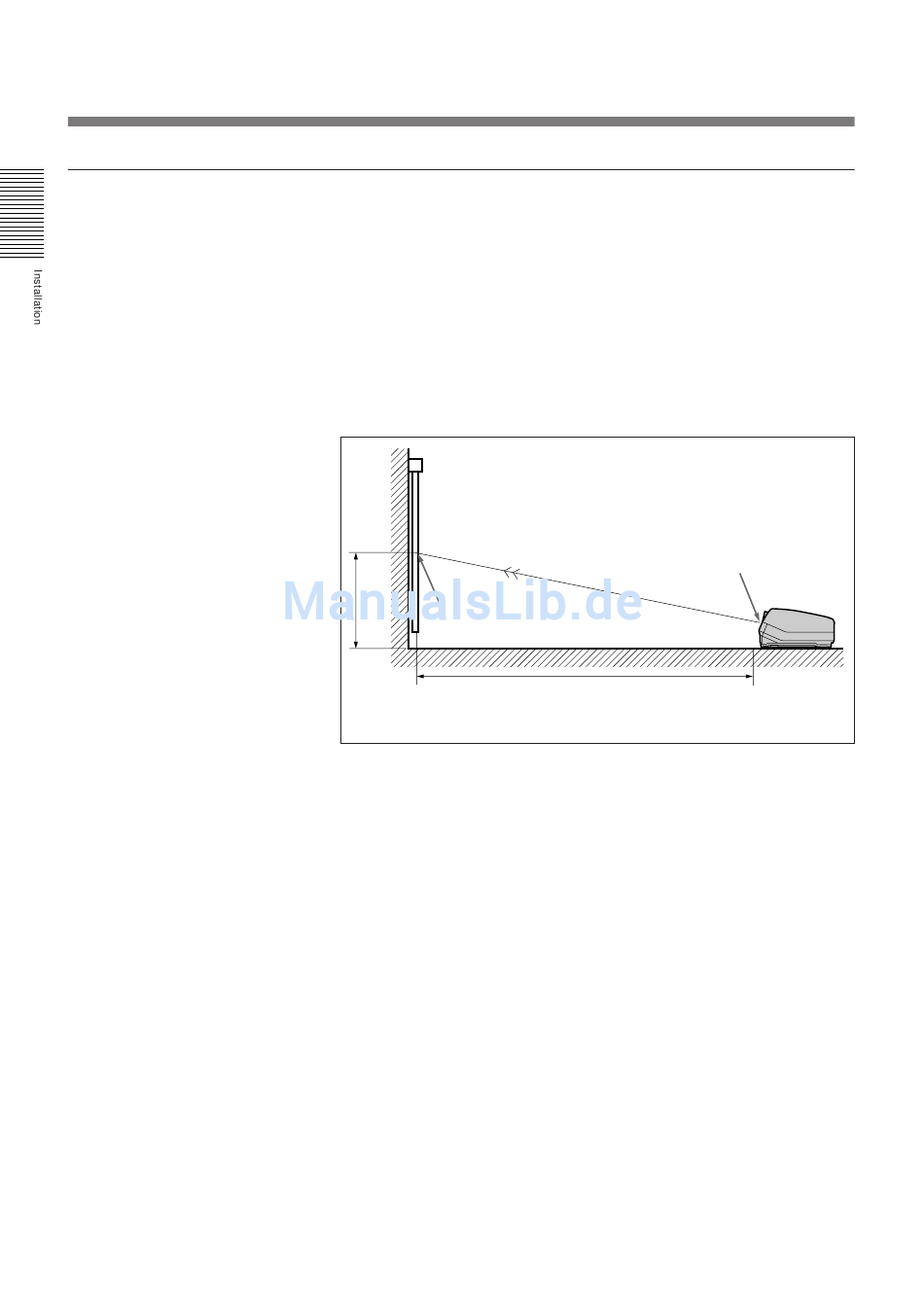

B
Mitte des
Projektionsschirms
E: Projektionsentfernung
B: Projektionsschirmhöhen
Nun können Sie die Abmessungen für die Installation folgendermaßen
berechnen:
E (mm) = EK + ((K – kleinere Projektionsschirmgröße) × (EG – EK) ×
0,1)
B (mm) = BK + ((K – kleinere Projektionsschirmgröße) × (BG – BK) ×
0,1) + 254
Beispiel: 124-Zoll-Projektionsschirm
Gemäß den Tabellen auf Seite 107 (D) ergeben sich folgende Werte für E
und B:
EK =3571, BK = 860 (da die nächstkleinere Projektionsschirmgröße
120 Zoll beträgt)
EG = 3856, BG = 929 (da die nächstgrößere Projektionsschirmgröße
130 Zoll beträgt)
Daraus ergibt sich:
E (mm) = 3571 + ((124 – 120) × (3856 – 3571) × 0,1) = 3685 (mm)
B (mm) = 860 + ((124 –120) × (929 – 860) × 0,1) + 254 = 1142 (mm)
Mitte des Grün-Objektivs
E
