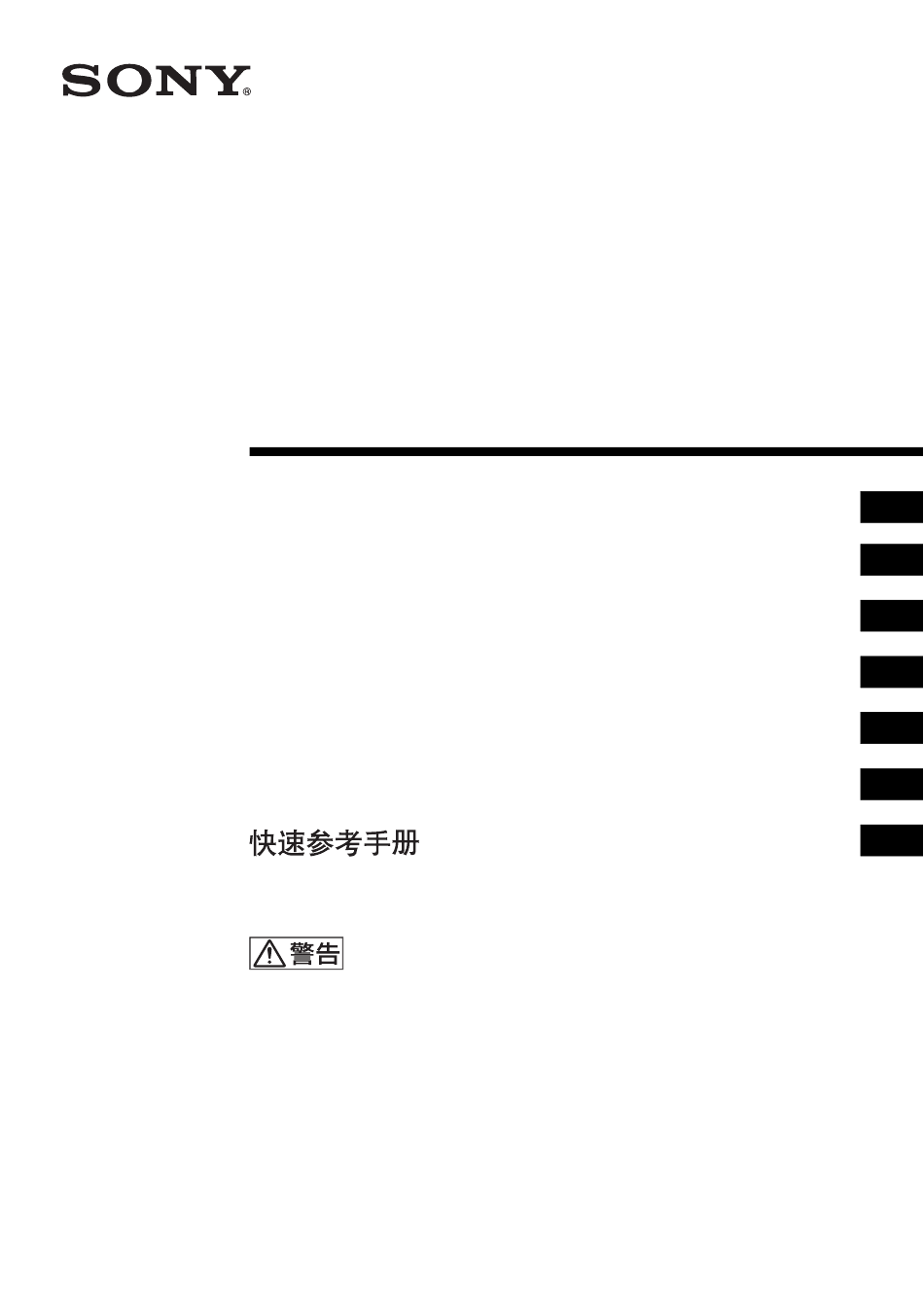

Data Projector
簡易説明書 ̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲
Quick Reference Manual _____________________
Guide de référence rapide ____________________
Manual de referencia rápida ___________________
Kurzreferenz _______________________________
Guida rapida all'uso _________________________
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と別冊の「安全のために」および付属の CD-ROM
に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い
ください。お読みになったあとは、いつでも見られるところに必ず
保管してください。
VPL-CX76
VPL-CX70
© 2005 Sony Corporation
_____________________________
2-634-402-01 (1)
JP
GB
FR
ES
DE
IT
CS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony VPL-CX76

Inhaltszusammenfassung für Sony VPL-CX76

  • Seite 1 2-634-402-01 (1) Data Projector 簡易説明書 ̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲ Quick Reference Manual _____________________ Guide de référence rapide ____________________ Manual de referencia rápida ___________________ Kurzreferenz _______________________________ Guida rapida all’uso _________________________ _____________________________ お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この簡易説明書と別冊の「安全のために」および付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い ください。お読みになったあとは、いつでも見られるところに必ず 保管してください。 VPL-CX76 VPL-CX70 © 2005 Sony Corporation...
  • Seite 2 取扱説明書（ メモリースティック 編） 付属の説明書について （CD-ROM に収録） （VPL-CX76 のみ） メモリースティック に保存された 本機には、以下の説明書とソフトウェ ファイルを使ってスライドを見るため アを付属しています。 の操作方法が記載されています。 VPL-CX70 では、安全のためにと簡易 ユーザーガイド（USB ワイヤレス LAN 説明書および取扱説明書（VPL-CX76/ モジュール） （CD-ROM に収録） （VPL- VPL-CX70）をお読みください。 CX76 のみ） （日本語・英語のみ） CD-ROM に収録されている他の説明書 USB ワイヤレス LAN モジュールの設 やソフトウェアは対象ではありません。 定方法が記載されています。 また、取扱説明書（VPL-CX86/VPL- CX80）は本機では使用しません。 ご注意 Macintosh では、取扱説明書（VPL- CD-ROM に収録されている取扱説明書な...
  • Seite 3 イルは、CD-ROM の中に収録されてい この説明書について ます。 お使いのコンピュータによっては、 この説明書では、本機を接続してから CD-ROM が自動的に起動しない場合が 映すまでの簡単な操作方法を説明して あります。 います。 以下の手順で、取扱説明書のファイル また使用上のご注意やメンテナンスの を直接開いてください。 際に必要な情報が記載されています。 操作方法について詳しくは、付属の （Windows の場合） CD-ROM に収録されている取扱説明書 1 「マイコンピュータ」を開く。 をご覧ください。 2 「CD-ROM」のアイコンを右クリッ また安全のための注意事項は、別冊の クして「エクスプローラ」を選ぶ。 「安全のために」をご覧ください。 3 ウィンドウの中で「index.htm」 ファイルをダブルクリックして読み たい取扱説明書を選ぶ。 CD-ROM 取扱説明 （Macintosh の場合） 日 書の見かた 本 1 デスクトップの「CD-ROM」アイコ 語...
  • Seite 4 使用上のご注意 電源接続時のご注意 本機を国内でご使用の際は付属の電源コードを、国外でご使用の際は以下の表を参 照してその国／地域の規格に適合する電源コードをご使用ください。 アメリカ合衆国、 ヨーロッパ イギリス オーストラリア 日本 カナダ 諸国、韓国 プラグ型名 YP-11 YP-21 SP-61 YP-13 コネクタ型名 YC-13L YC-13L YC-13L C7-2 YC-13L コード型名 SPT-2 H03VVH2-F H03VVH2-F H03VVH2-F VCTFK 定格電圧・ 10A/125V 2.5A/250V 2.5A/250V 2.5A/250V 電流 125V 安全規格 UL/CSA 電安 コード長さ 4.5m −...
  • Seite 5 画像を映す 接続する・映す 接続するときは ･ 接続する機器の電源は切った状態で接続してください。 ･ 接続ケーブルは、それぞれの端子にあった形状の正しい物を選んでください。 ･ プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜いて ください。 接続するコンピューターの取扱説明書もあわせてご覧ください。 コンピューターとの接続 ケーブルを使うとき 本機の電源ケーブルをコンセントに差し込み、本機とコンピューターをケーブル でつなぐ。 ?/1（オン／スタンバイ）キーを押す。 コンピューターの電源を入れる。 INPUT キーを押して、映したい画像を選ぶ。 映像信号の出力先を切り換える。 入力 A 入力 B* INPUT ビデオ S ビデオ * VPL-CX76 のみ Power 画像を映す...
  • Seite 6 ワイヤレス接続機能 Air Shot を使うとき（VPL-CX76 のみ） ワイヤレス LAN カードを差し込む。 電源コードをコンセントに差し込む。 ?/1（オン／スタンバイ）キーを押す。 リモコンの AIR SHOT ボタンを押す。 コンピューターの電源を入れる。 USBワイヤレスLANモジュールのスイッチがWIRELESS LAN側になっているこ とを確認してコンピューターに USB ワイヤレス LAN モジュールを差し込む ご注意 初めて Air Shot を使用するときはコンピューターにワイヤレス LAN モジュールまたは CD-ROM から Projector Station for Air Shot Version 2 をインストールしてください。 Power...
  • Seite 7 調整する 画像の位置を調整する。 画像の大きさを調整する。 必要に応じて画像のフォーカスを調整する。 画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（横縦比）を 選べる信号設定メニューがあります。詳しくは CD-ROM 内の取扱説明書をご覧く ださい。 – FOCUS TILT – ZOOM 電源を切る ?/1（オン／スタンバイ）キーを押す。 メッセージが表示されたらもう一度 ?/1（オン／スタンバイ）キーを押す。 ファンが止まり、オン／スタンバイインジケーターが赤く点灯したら、電源コー ドを抜く。 ご注意 オフ＆ゴー機能の内蔵回路により、?/1 キーで電源を切り ON/STANDBY インジケー ターが赤色に変わってからも、しばらくの間ファンが稼動していることがあります。 画像を映す...
  • Seite 8 ランプを傾けて持つと、万一ランプが ランプを交換する 破損した場合に、ランプの破片が飛び 出し、けがの原因となることがありま 光源として使用されているランプは消 す。 耗品ですので、次のような場合は新し 本機の電源を切り、電源コードを いランプと交換してください。 コンセントから抜く。 ･ 光源のランプが切れたとき ･ 光源のランプが暗くなったとき ご注意 ･ ｢ランプを交換してください。 」とい 本機を使用した後にランプを交換する うメッセージが表示されたとき 場合は、ランプを冷やすため、1 時間 ･ LAMP/COVER インジケーターが点 以上たってからランプを交換してくだ 灯したとき さい。 ランプ交換時期はその使用条件によっ 本機や机に傷がつかないよう布な て変わってきます。 どを敷き、その上で本機を裏返 交換ランプは、別売りのプロジェク ターランプ LMP-C161 をお使いくださ す。 い。 ご注意 それ以外のものをお使いになると故障 プロジェクターを、しっかりと安定さ...
  • Seite 9 ランプのネジ (2 本 ) をプラスドラ ご注意 イバーでゆるめ（1） 、取り出し ･ ランプのガラス面には触れないよう 用ハンドルを起こし（2）ハンド ご注意ください。 ルを持ってランプを引き出す ･ ランプが確実に装着されていない （3） 。 と、電源が入りません。 ランプカバーを閉め、ネジ（1 本）を締める。 ご注意 ハンドル ランプカバーはしっかりと取り付けて ください。きちんと取り付けられてい ないと、電源が入りません。 本機の向きを元にもどす。 電源コードを接続する。 ?/1 キー周囲の ON/STANDBY イ ンジケーターが赤色に点灯します。 リモートコマンダーのキーを RESET キー、< キー、, 新しいランプを確実に奥まで押し キー、ENTER キーの順に、それ 込み（1） 、ネジ（2 本）を締め ぞれ...
  • Seite 10 エアーフィルターをはずす。 エアーフィルターを クリーニングする つめ 約 500 時間ごとにエアーフィルターの クリーニングが必要です。吸気口の外 側から掃除機で掃除してください。 500 時間は目安です。使用環境や使い 方によって異なります。 中性洗剤を薄めた液で洗ったあと 日陰で乾かす。 エアーフィルターをエアーフィル ターカバーのつめ (8ヶ所 ) には めて、エアーフィルターカバーを 本機に取り付ける。 ご注意 ･ エアーフィルターのクリーニングを怠 掃除機で掃除しても汚れが取れにくい ると、ゴミがたまり、内部に熱がこ ときは、フィルターをはずして洗って もって、故障・火災の原因となること があります。 ください。 ･ フィルターを洗っても汚れが落ちない 電源を切り、電源コードを抜く。 ときは、付属の交換用エアーフィル ターと交換してください。 本機や机に傷がつかないように布 ･ エアーフィルターカバーはしっかり取 などを敷き、その上で本機を裏返 り付けてください。きちんと取り付け す。...
  • Seite 11 故障かな？と思ったら 修理に出す前に、もう一度次の点検をしてください。以下の対処を行っても直らな い場合は、お買い上げ店にお問い合わせください。症状について詳しくは、CD- ROM 内の取扱説明書をご覧ください。 電源に関する項目 症状 原因と対処 電源が入らない。 ･ ?/1 キーで電源を切った後すぐに電源を入れた。 c 約 60 秒たってから電源を入れてください。 ･ ランプカバーがはずれている。 c ランプカバーをしっかりとはめてください。 ･ エアーフィルターカバーがはずれている。 c エアーフィルターカバーをしっかりとはめてください。 電動チルトアジャス 電源を切らずに電源コードを抜いた。 ター、レンズプロテ c もう一度電源コードをコンセントに差して、電源を入れてから電 クターが閉まらない。 源を切ってください。 映像に関する項目 症状 原因と対処 映像が映らない。 ･ ケーブルがはずれている。または正しく接続されていない。 c 接続を確認してください。 ･ 接続手順が正しくない。 ･...
  • Seite 12 症状 原因と対処 INPUT A 端子から入 初期設定メニューの「入力 A 信号種別」の設定が入力信号と合って 力している映像の色 いない。 がおかしい。 c 入力信号に合わせて初期設定メニューの「入力 A 信号種別」でコン ピューター、ビデオ GBR、コンポーネント信号の設定を正しく合 わせてください。 画面がぼやける。 ･ フォーカスが合っていない。 c フォーカスを合わせてください。 ･ 結露が生じた。 c 電源を入れたまま約 2 時間そのままにしておいてください。 画像がスクリーンか 画像のまわりに黒い部分が残っている状態で APA キーを押した。 らはみでている。 c スクリーンいっぱいに画像を映してから APA キーを押してくださ い。 c 信号設定メニューの｢シフト｣で正しく調整してください。 画面がちらつく。...
  • Seite 13 簡易説明書（1） 安全のために（1） スクリーンサイズ 距離（m） 保証書（1） （インチ） セキュリティラベル（1） 1.2 〜 1.4 2.4 〜 2.7 VPL-CX76 のみ 3.0 〜 3.4 プレゼンテーションツール（1） 単 4 形乾電池（2） 4.5 〜 5.2 ワイヤレス LAN カード（1） 6.0 〜 6.9 USB ワイヤレス LAN モジュール 9.0 〜 10.4 （IFU-WLM2） （1）...

  • Seite 14: About The Supplied Manuals

    This Operating Instructions describes the the files for a presentation performed using setup and operations of this unit. Model the “Memory Stick”. VPL-CX76 is used for illustration purposes USB Wireless LAN Module Utility throughout this manual. Any differences in (VPL-CX76 only) (English only) opearation are indicated in the text, for example, “VPL-CX76 only.”...

  • Seite 15: Using The Cd-Rom Manuals

    (In case of Macintosh) About the Quick 1 Double-click the CD-ROM icon on the desk top. Reference Manual 2 Double-click “index.htm” file and select the Operating Instructions you want to read. This Quick Reference Manual explains the connections and basic operations of this unit, and gives notes on operations and Note information required for maintenance.
  • Seite 16 Notes on Use Warning on Power Connection Use the supplied power cord when you use the projector in your country/region. Otherwise, use a proper power cord meeting the following specifications. The United Continental Australia Japan States, Canada Europe, Korea Plug type YP-11 YP-21 SP-61...
  • Seite 17 3 Turn on the computer connected to the projector. 4 Press the INPUT key to select the input source. 5 Set it to output the signal to only the external monitor. Input A Input B* INPUT Video S Video * VPL-CX76 only Power Projecting...
  • Seite 18 Wired connection - when using Air Shot (wireless connection) function (VPL- CX76 only) 1 Insert the supplied wireless LAN card. 2 Connect the AC power cord to a wall outlet. 3 Press the ?/1 (on/standby) key. 4 Press the AIR SHOT button on the remote commander. 5 Turn on the power the computer.

  • Seite 19: Adjusting The Projector

    Adjusting the Projector 1 Adjust the position of the picture. 2 Adjust the size of the picture. 3 Adjust the focus, as required. The projector is equipped with the PICTURE SETTING menu to select the picture mode, and the INPUT SETTING menu to select the appropriate aspect ratio of the picture. For details, see the Operating Instructions contained in the CD-ROM.

  • Seite 20: Replacing The Lamp

    Note Notes • If the lamp breaks, consult with qualified For safety reasons, do not loosen any other Sony personnel. screws. • Pull out the lamp by holding the handle. If you touch the lamp, you may be burned or Loosen the two screws on the lamp injured.
  • Seite 21 Insert the new lamp all the way in until Caution it is securely in place ( ). Tighten the Do not put your hands into the lamp two screws ( ). Fold down the replacement slot, and do not allow any liquid or handle to replace it ( other objects into the slot to avoid electrical shock or fire.

  • Seite 22: Cleaning The Air Filter

    Remove the air filter. Cleaning the Air Filter Claws The air filter should be cleaned every 500 hours. Remove dust from the outside of the ventilation holes with a vacuum cleaner. 500 hours are approximate. This value varies depending on the environment or how the projector is used.
  • Seite 23 If the projector appears to be operating erratically, try to diagnose and correct the problem using the following instructions. If the problem persists, consult with qualified Sony personnel. For details on the symptoms, see the Operating Instructions contained in the CD-ROM.
  • Seite 24 TEMP/FAN Lights up when temperature inside the projector becomes unusually high. Check to see if anything is blocking the ventilation holes. Flashes when the fan is broken. Consult with qualified Sony personnel. LAMP/COVER Lights up when the lamp has reached the end of its life or becomes a high temperature.

  • Seite 25: Optional Accessories

    0.79-inch XGA panel, 2,359,296 Power consumption pixels (786,432 pixels × 3) Max. 240 W Lens 1.2 times zoom lens (powered) in standby: 9 W (VPL-CX76) f 23.5 to 28.2 mm/F1.6 to 1.78 4 W (VPL-CX70) Lamp 165 W UHP Supplied accessories...
  • Seite 26 Ce Mode d’emploi décrit comment de sécurité, le Manuel de référence rapide et configurer et utiliser l’application Air Shot. le Mode d’emploi (pour le VPL-CX76/VPL- CX70). Les autres manuels sur le CD-ROM User’s Guide pour USB Wireless LAN et les autres applications logicielles n’ont Module Utility (sur le CD-ROM) (VPL- pas été...
  • Seite 27 (Avec un système d’exploitation A propos du manuel Windows) 1 Ouvrez « Poste de travail ». de référence rapide 2 Faites un clic droit sur l’icône du CD- ROM et sélectionnez « Explorer ». 3 Double-cliquez sur le fichier Ce manuel décrit les raccordements requis et «...

  • Seite 28: Remarques Concernant L'utilisation

    Remarques concernant l’utilisation Avertissement pour le raccordement secteur Utilisez le cordon d’alimentation fourni lorsque vous utilisez le projecteur dans votre pays/ région. Utilisez autrement un cordon d’alimentation approprié répondant aux spécifications suivantes : États-Unis, Europe Royaume- Australie Japon Canada continentale, Corée Type de fiche YP-11...
  • Seite 29 3 Mettez en marche l’ordinateur connecté au projecteur. 4 Appuyez sur la touche INPUT pour sélectionner la source d’entrée. 5 Réglez-le pour que le signal soit envoyé seulement au moniteur externe. Entrée A Entrée B* INPUT Vidéo S-Vidéo * VPL-CX76 seulement Power Projection...
  • Seite 30 Raccordement avec fil – lorsque la fonctionnalité Air Shot (connexion sans fil) est utilisée (VPL-CX76 seulement) 1 Insérez la carte LAN sans fil fournie. 2 Branchez le cordon d’alimentation secteur à une prise murale. 3 Appuyez sur la touche I/1 (marche/veille).

  • Seite 31: Mise Hors Tension

    Ajustement du projecteur 1 Ajustez de la position de l’image. 2 Réglez la taille de l’image. 3 Ajustez la mise au point si nécessaire. Le projecteur est équipé d’un menu PARAMÉTRAGE DE L’IMAGE permettant de sélectionner le mode de projection de l’image et d’un menu RÉGLAGE DE L’ENTRÉE permettant de sélectionner le rapport hauteur/largeur de l’image.

  • Seite 32: Remplacement De La Lampe

    Remarques Remarque • Si la lampe se casse, consultez le service Par mesure de sécurité, ne desserrez pas après-vente Sony. d’autres vis. • Retirez la lampe en la tenant par la poignée. Ne touchez pas la lampe car vous pourriez vous brûler ou vous blesser.
  • Seite 33 Refermez le couvercle de la lampe et serrez la vis. Remarque Assurez-vous de remettre solidement en Poignée place le couvercle de la lampe à sa position initiale. Sinon le projecteur ne peut pas être mis sous tension. Remettez le projecteur à l’endroit. Branchez le cordon d’alimentation.

  • Seite 34: Nettoyage Du Filtre À Air

    Retirez le filtre à air. Nettoyage du filtre à Ergots Le filtre à air doit être nettoyé toutes les 500 heures. Enlevez la poussière de l’extérieur des orifices de ventilation au moyen d’un aspirateur. La fréquence de remplacement approximative est de 500 heures. Cette fréquence dépend de l’environnement et de Lavez le filtre à...
  • Seite 35 Si le projecteur ne fonctionne pas correctement, essayez d’en déterminer la cause et remédiez au problème comme il est indiqué ci-dessous. Si le problème persiste, consultez le service après-vente Sony. Pour plus de renseignements sur ce problème, consultez le Mode d’emploi sur le CD-ROM.
  • Seite 36 Si après l’avoir remplacée, la lampe s’allume, le circuit électrique peut être défectueux. Adressez-vous à un technicien Sony. Clignote lorsque le couvercle de la lampe n’est pas fermement en place. Fixez fermement le couvercle.

  • Seite 37: Accessoires En Option

    Objectif zoom 1,2 fois (motorisé) Consommation électrique f 23,5 à 28,2 mm/F1,6 à 1,78 240 W max. Lampe UHP 165 W en veille : 9 W (VPL-CX76) Dimensions de l’image projetée 4 W (VPL-CX70) 40 à 300 pouces (en diagonale) Accessoires fournis Intensité lumineuse Télécommande (1)
  • Seite 38 Para las ilustraciones de este “Memory Stick”. manual se utiliza el modelo VPL-CX76. Las diferencias de manejo se indican en el texto, USB Wireless LAN Module Utility por ejemplo “sólo VPL-CX76”.
  • Seite 39 (En el caso de Windows) Acerca del manual 1 Abra “Mi PC”. 2 Haga clic con el botón derecho del ratón de referencia rápida en el icono CD-ROM y seleccione “Explorar”. 3 Haga doble clic en el archivo Este manual de referencia rápida explica las “index.htm”...
  • Seite 40 Notas sobre la utilización Advertencia sobre la conexión de alimentación Cuando utilice el proyector en su país o región, utilice el cable de alimentación que se suministra. En cualquier otro caso, utilice un cable de alimentación correcto que cumpla las especificaciones siguientes.
  • Seite 41 3 Encienda el ordenador conectado al proyector. 4 Pulse la tecla INPUT para seleccionar la fuente de entrada. 5 Ajústelo de modo que envíe la señal solamente al monitor externo. Entrada A Entrada B* INPUT Vídeo S-Vídeo * Sólo VPL-CX76 Power Proyección...
  • Seite 42 Conexión por cable — cuando se utiliza la función Air Shot (conexión inalámbrica) (sólo VPL-CX76) 1 Inserte la tarjeta LAN inalámbrica que se suministra. 2 Enchufe el cable de alimentación CA a una toma mural. 3 Pulse la tecla I/1 (encendido/espera).
  • Seite 43 Ajustar el proyector 1 Ajuste la posición de la imagen. 2 Ajuste el tamaño de la imagen. 3 Ajuste el enfoque, si es necesario. El proyector está equipado con el menú CONFIGURACIÓN DE IMAGEN, que permite seleccionar el modo de imagen, y con el menú AJUSTE DE ENTRADA, que permite seleccionar la relación de aspecto adecuada para la imagen.

  • Seite 44: Sustitución De La Lámpara

    Notas Nota • Si la lámpara se rompe, consulte con Por razones de seguridad, no afloje más personal especializado de Sony. tornillos. • Tire de la lámpara hacia fuera utilizando el asa. Si toca la lámpara, puede quemarse o Afloje los dos tornillos de la lámpara herirse.
  • Seite 45 Cierre la cubierta de la lámpara y apriete el tornillo. Nota Asegúrese de fijar la cubierta de la lámpara como estaba. Si no lo hace, no podrá encender el proyector. Vuelva a darle la vuelta al proyector. Conecte el cable de alimentación. El indicador ON/STANDBY alrededor de la tecla ?/1 se ilumina en rojo.

  • Seite 46: Limpieza Del Filtro De Aire

    Extraiga el filtro de aire. Limpieza del filtro de aire Lengüetas El filtro de aire debe limpiarse cada 500 horas. Elimine el polvo de la parte exterior de los orificios de ventilación con un aspirador. La cifra de 500 horas es aproximada. Este valor varía en función del entorno y de cómo se utilice el proyector.

  • Seite 47: Solución De Problemas

    Si el proyector parece no funcionar correctamente, intente diagnosticar y corregir el problema utilizando las siguientes instrucciones. Si el problema no se soluciona, consulte con personal especializado de Sony. Para obtener información detallada sobre los síntomas, consulte las instrucciones de funcionamiento que contiene el CD-ROM.
  • Seite 48 Si la lámpara se ilumina después de haberla sustituido, puede que se haya producido una avería en el sistema eléctrico. Consulte con personal especializado de Sony. Parpadea cuando la cubierta de la lámpara no está fijada correctamente. Fije firmemente la cubierta.

  • Seite 49: Accesorios Opcionales

    23,5 a 28,2 mm/F1,6 a 1,78 Consumo eléctrico Lámpara 165 W UHP 240 W máx. Tamaño de imagen proyectada en espera: 9 W (VPL-CX76) 40 a 300 pulgadas (medidas 4 W (VPL-CX70) diagonalmente) Accesorios suministrados Emisión de luz Mando a distancia (1)

  • Seite 50: Info Zu Den Mitgelieferten Anleitungen

    Erstellen der Dateien für eine Präsentation, Diese Bedienungsanleitung beschreibt die die mithilfe eines „Memory Stick“ Einrichtung und Funktionen dieses Gerätes. durchgeführt wird. Das Modell VPL-CX76 wird in dieser Anleitung für Abbildungszwecke USB Wireless LAN Module Utility (nur verwendet. Bedienungsunterschiede sind im VPL-CX76) (nur Englisch) Text vermerkt, beispielsweise durch „nur...

  • Seite 51: Benutzung Der Cd- Rom-Anleitungen

    (Im Falle von Windows) Info zur 1 Öffnen Sie „Arbeitsplatz“. 2 Rechtsklicken Sie auf das CD-ROM- Kurzanleitung Symbol, und wählen Sie „Explorer“. 3 Doppelklicken Sie auf die Datei „index.htm“, und wählen Sie die Diese Kurzanleitung erläutert die gewünschte Bedienungsanleitung aus. Anschlüsse und grundlegenden Bedienungsverfahren dieses Gerätes und (Im Falle von Macintosh)

  • Seite 52: Benutzungshinweise

    Benutzungshinweise Warnung zum Stromanschluss Verwenden Sie das mitgelieferte Netzkabel, wenn Sie den Projektor in Ihrem Land/Gebiet verwerden. Oder verwenden Sie ein geeignetes Netzkabel, das die folgenden Spezifikationen erfüllt. Vereinigte Kontinentales Großbritannien Australien Japan Staaten, Europa, Korea Kanada Steckertyp YP-11 YP-21 SP-61 YP-13 Buchsenende...

  • Seite 53: Projizieren

    3 Schalten Sie den an den Projektor angeschlossenen Computer ein. 4 Drücken Sie die Taste INPUT zur Wahl der Eingangsquelle. 5 Stellen Sie Ihren Computer so ein, dass das Signal nur zum externen Monitor ausgegeben wird. Eingang A Eingang B* INPUT Video S-Video * nur VPL-CX76 Power oder Projizieren...
  • Seite 54 Drahtlose Verbindung — bei Verwendung der Air Shot-Funktion (nur VPL-CX76) 1 Setzen Sie die mitgelieferte WLAN-Karte ein. 2 Schließen Sie das Netzkabel an eine Netzsteckdose an. 3 Drücken Sie die Taste I/1 (Ein/Bereitschaft). 4 Drücken Sie die Taste AIR SHOT an der Fernbedienung.

  • Seite 55: Einstellen Des Projektors

    Einstellen des Projektors 1 Stellen Sie die Bildlage ein. 2 Stellen Sie die Bildgröße ein. 3 Stellen Sie erforderlichenfalls den Fokus ein. Der Projektor verfügt über das Menü BILDEINSTELLUNG zur Wahl des Bildmodus und das Menü EINGANGS-EINSTELLUNG zur Wahl des geeigneten Bildseitenverhältnisses. Einzelheiten dazu entnehmen Sie bitte der Bedienungsanleitung auf der CD-ROM.

  • Seite 56: Auswechseln Der Lampe

    Lassen Sie die Lampe mindestens eine Stunde lang abkühlen, bevor Sie sie auswechseln. Hinweise • Wenden Sie sich im Falle eines Lampenausfalls an qualifiziertes Sony- Personal. • Ziehen Sie die Lampe am Griff heraus. Falls Hinweis Sie die Lampe berühren, können Sie sich Lösen Sie aus Sicherheitsgründen keine...
  • Seite 57 Schließen Sie die Lampenabdeckung, und ziehen Sie die Schraube an. Hinweis Befestigen Sie die Lampenabdeckung Griff wieder vorschriftsmäßig. Anderenfalls kann der Projektor nicht eingeschaltet werden. Drehen Sie den Projektor wieder um. Schließen Sie das Netzkabel an. Die Anzeige ON/STANDBY um die Taste ?/1 leuchtet in Rot.

  • Seite 58: Reinigen Des Luftfilters

    Entfernen Sie den Luftfilter. Reinigen des Luftfilters Klauen Der Luftfilter sollte alle 500 Stunden gereinigt werden. Entfernen Sie Staub auf der Außenseite der Lüftungsöffnungen mit einem Staubsauger. 500 Stunden ist ein Näherungswert. Dieser Wert hängt von der Umgebung und Benutzungsart des Projektors ab. Waschen Sie den Luftfilter mit einer milden Reinigungslösung, und lassen Sie ihn an einem schattigen Ort...
  • Seite 59 Falls der Projektor nicht richtig zu funktionieren scheint, versuchen Sie zunächst, die Störung mithilfe der folgenden Anweisungen ausfindig zu machen und zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Einzelheiten zu den Symptomen finden Sie in der Bedienungsanleitung auf der CD-ROM.
  • Seite 60 Sie dann die Stromversorgung wieder ein, oder wechseln Sie die Lampe aus. Falls die Lampe nach dem Auswechseln aufleuchtet, liegt möglicherweise eine Störung im elektrischen System vor. Konsultieren Sie qualifiziertes Sony-Personal. Blinkt, wenn die Lampenabdeckung nicht richtig geschlossen ist. Bringen Sie die Abdeckung sicher an. Anzeige I/1 Leuchtet im Bereitschaftsmodus in Rot auf.

  • Seite 61: Spezifikationen

    Eingangssignalauflösung: SXGA+ 1400 × 1050 Einige der Teile sind in manchen Gebieten fV: 60 Hz) eventuell nicht erhältlich. Einzelheiten erfragen Sie bitte bei Ihrem Sony-Händler. Verwendbare Videosignale 15 k RGB 50/60 Hz, Progressives Komponentensignal 50/60 Hz, DTV (480/60i, 575/50i, 480/...

  • Seite 62: Informazioni Sui Manuali Forniti

    Per il VPL-CX70, leggere le Norme di impostare e utilizzare Air Shot. sicurezza, il Manuale di riferimento rapido e le Istruzioni d’uso (per il VPL-CX76/VPL- User’s Guide per USB Wireless LAN CX70). Altri manuali sul CD-ROM e altre Module Utility (sul CD-ROM) (solo...
  • Seite 63 (Caso di Windows) Informazioni sul 1 Aprire “Risorse del computer”. 2 Fare clic con il pulsante destro del mouse manuale di sull’icona del CD-ROM e selezionare “Esplora”. riferimento rapido 3 Fare doppio clic sul file “index.htm” e selezionare le istruzioni d’uso che si Questo manuale di riferimento rapido spiega desidera leggere.
  • Seite 64 Note sull’uso Avvertenza sul collegamento dell’alimentazione Utilizzare il proiettore nel proprio paese/regione usando il cavo di alimentazione fornito. Diversamente, usare un cavo di alimentazione adatto che sia conforme alle caratteristiche tecniche che seguono. Stati Uniti Europa Regno Unito Australia Giappone d’America, continentale, Canada...
  • Seite 65 3 Accendere il computer collegato al proiettore. 4 Premere il tasto INPUT per selezionare la sorgente di ingresso. 5 Impostare il computer in modo che trasmetta il segnale video solo al monitor esterno. Ingresso A Ingresso B* INPUT Video S-Video * solo VPL-CX76 Power Proiezione...
  • Seite 66 Collegamento via cavo – quando viene usata la funzione Air Shot (collegamento wireless) (solo VPL-CX76) 1 Inserire la scheda LAN wireless in dotazione. 2 Collegare il cavo di alimentazione c.a. a una presa a muro. 3 Premere il tasto I/1 (acceso/attesa).

  • Seite 67: Regolazione Del Proiettore

    Regolazione del proiettore 1 Regolare la posizione dell’immagine. 2 Regolare le dimensioni dell’immagine. 3 Regolare a piacere la messa a fuoco. Il proiettore dispone del menu IMPOSTA IMMAGINE per selezionare il modo dell’immagine e del menu REGOLAZIONE INGRESSO per selezionare la proporzione adatta all’immagine.

  • Seite 68: Sostituzione Della Lampada

    Note • Se la lampada si rompe, rivolgersi a Nota personale Sony qualificato. Per motivi di sicurezza, non allentare • Estrarre la lampada afferrando la maniglia. alcuna altra vite. Toccare la lampada potrebbe causare ustioni o lesioni.
  • Seite 69 Chiudere il coperchio della lampada, quindi serrare la vite. Nota Aver cura di montare saldamente il Maniglia coperchio della lampada come era in origine. Diversamente non sarà possibile accendere il proiettore. Girare di nuovo il proiettore. Collegare il cavo di alimentazione. La spia ON/STANDBY intorno al tasto ?/1 si illumina in rosso.

  • Seite 70: Pulizia Del Filtro Dell'aria

    Smontare il filtro dell’aria. Pulizia del filtro dell’aria Ganci Il filtro dell’aria dovrebbe essere pulito ogni 500 ore. Togliere la polvere all’esterno delle aperture di ventilazione con un aspirapolvere. 500 ore è un valore approssimato. Questo valore varia in funzione dell’ambiente o di come è...

  • Seite 71: Risoluzione Dei Problemi

    Risoluzione dei problemi Se il proiettore funziona in modo irregolare, provare a diagnosticare e correggere il problema con le seguenti istruzioni. Se il problema permane, rivolgersi a personale Sony qualificato. Per dettagli sui sintomi, vedere le istruzioni d’uso contenute nel CD-ROM.
  • Seite 72 Si illumina quando la temperatura all’interno del proiettore è insolitamente elevata. Verificare che le aperture di ventilazione non siano ostruite. Lampeggia quando la ventola è guasta. Rivolgersi a personale Sony qualificato. LAMP/COVER Si illumina quando la lampada ha raggiunto la fine della vita utile o è...

  • Seite 73: Caratteristiche Tecniche

    (asservito) Potenza assorbita f da 23,5 a 28,2 mm/F da 1,6 a 1,78 Max. 240 W Lampada 165 W UHP in attesa: 9 W (VPL-CX76) Dimensione dell’immagine proiettata 4 W (VPL-CX70) da 40 a 300 pollici (misurata Accessori forniti diagonalmente)
  • Seite 74 此外，CD-ROM 上还包含 VPL-CX86/VPL- 本。 CX80 用使用说明书，但是不适用于本 机。 软件 （在 CD-ROM 中） 在 Macintosh 系统上，您只能阅读 VPL- CX76/VPL-CX70 的使用说明书 。 Projector Station for Air Shot Version 2 （仅限于 VPL-CX76） （仅限 手册 于日语和英语） 该应用软件用于经由无线局域网从计算 安全规则 （另行印刷的手册） 机向投影机传送数据。 本手册介绍操作和使用本产品时必须加 以注意的重要事项和警告。 Projector Station for Presentation （仅限于...
  • Seite 75 关于商标 关于快速参考手册 • Windows 是 Microsoft Corporation 在 美国和 / 或其他国家的注册商标。 • Macintosh 是 Apple Computer, Inc. 本快速参考手册介绍本机的连接方法和 （苹果计算机有限公司）在美国和 / 或 基本操作方法，并提供有关操作的注意 其他国家的注册商标。 事项和维护用信息。 • Adobe 和 Acrobat Reader 是 Adobe 有关操作的详细信息，请参阅附带的 Systems Incorporated 在美国和 / 或 CD-ROM 上的使用说明书。 其他国家的注册商标。 有关安全注意事项，请参阅另行提供的...
  • Seite 76 使用须知 有关电源连接的警告 在您的国家 / 地区使用投影机时，请使用随机附带的电源线。另外，也可以使用符合 下述规格的适当的电源线。 美国、加拿 欧共体、韩 英国 澳大利亚 日本 大 国 插头类型 YP-11 YP-21 SP-61 YP-13 雌性端子 YC-13L YC-13L YC-13L C7-2 YC-13L 电线类型 SPT-2 H03VVH2-F H03VVH2-F H03VVH2-F VCTFK 额定电压和电流 10A/125V 2.5A/250V 2.5A/250V 2.5A/250V 7A/125V 安全合格标准 UL/CSA DENAN 电线长度 （最大） 4.5 m –...
  • Seite 77 当连接投影机时，务必确认： • 进行连接前关闭所有设备的电源。 • 使用各连接用的正确的电缆。 • 牢固插入电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。 也请参阅要连接的计算机的使用说明书。 连接计算机 有线连接 1 将交流电源线连接到墙上电源插座，然后连接电脑和投影机。 2 按 I/1 （开机 / 待机）键。 3 接通与投影机连接的计算机的电源。 4 按 INPUT 键选择输入信号源。 5 将其设定为仅向外接显示器输出信号。 输入 A 输入 B* INPUT 视频信号输入 S 视频信号输入 * 仅限于 VPL-CX76 Power 或 投影...
  • Seite 78 有线连接 — Air Shot （无线连接）功能时 （仅限于 VPL-CX76） 1 插入随机附带的无线局域网卡。 2 将交流电源线连接到墙上电源插座。 3 按 I/1 （开机 / 待机）键。 4 按遥控器上的 AIR SHOT 按钮。 5 接通计算机的电源。 6 确认无线局域网模块上的开关设为 WIRELESS LAN 后， 将 USB 无线局域网模块插入计 算机。 注 第一次使用 Air Shot 时，请从无线局域网模块或 CD-ROM 将 Projector Station for Air Shot Version 2 安装到计算机上。...
  • Seite 79 调整投影机 1 调整图像位置。 2 调整图像尺寸。 3 根据需要调整聚焦。 本投影机装备有用来选择图像模式的图像设定菜单和用来选择适当的图像纵横比的 输入设定菜单。有关详细信息，请参阅 CD-ROM 上的使用说明书。 – FOCUS TILT – ZOOM 关闭电源 1 按 I/1 （开机 / 待机）键。 2 当出现信息时，再次按 I/1 （开机 / 待机）键。 3 在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后， 从墙上电源插座拔下交流电 源线。 注 即使按下 1 键关闭电源且 ON/STANDBY 指示灯变为红色后，Off & Go （关机即移动）功 能的内部电路会让冷却扇继续运转片刻。...
  • Seite 80 使用 LMP - C161 以外的任何其它投影灯均 可能造成投影机损坏。 警告 用 ?/1 键关闭投影机电源后，投影灯的温 度仍然很高。如果触摸投影灯，手指可能 会被烫伤。更换投影灯时，请至少等候 1 个小时让投影灯冷却。 注 为了安全起见，请勿拧松其它任何螺 注 丝。 • 如果投影灯损坏，请向 Sony Corporation 专业技术人员咨询。 用十字螺丝刀拧松投影灯上的两个 • 握住把手将投影灯拉出。如果触摸投影 螺丝 （1） 。折起把手 （2） ，然 灯，可能会被烫伤或受伤。 后握住把手将投影灯拉出 （3） 。 • 拆下投影灯时，令投影灯处于水平状态， 然后将其径直拉出。请勿倾斜投影灯。 如果在倾斜状态下拉出投影灯，万一投 影灯损坏，碎片可能散落并导致人身伤...
  • Seite 81 将新的投影灯完全插入，使其固定 警告 到位 （ ） 。拧紧两个螺丝 请勿将手放进投影灯更换插槽，也不要让 （ ） 。折下把手，使其返回原位 任何液体或其它物品落入插槽内，以免触 （ ） 。 电或发生火灾。 注 • 小心不要触摸投影灯的玻璃表面。 • 如果投影灯没有完全固定好，将无法 接通电源。 关上投影灯盖，拧紧螺丝。 注 务必关严投影灯盖使其恢复原状。否 则，可能无法接通投影机的电源。 将投影机翻转过来。 连接电源线。 环绕 ?/1 键的 ON/STANDBY 指示灯点 亮呈红色。 以下列顺序按遥控器上的下列键， 按每个键的时间不要超过 5 秒钟： RESET, <, ,, ENTER 。...
  • Seite 82 拆下空气滤网。 清洁空气滤网 应该每 500 小时清洁一次空气滤网。 请用真空吸尘器从通风孔外面清除灰 脚爪 尘。 500 小时为近似值。该数值根据投影机 的使用环境或使用方法而异。 用中性洗涤剂清洗空气滤网，然后 将其在阴暗处晾干。 将空气滤网安装固定在空气滤网盖 上的每个脚爪内 （8 处） ，然后将 盖放回原位。 注 • 如果疏忽了清洗空气滤网，灰尘会聚积 当难以用真空吸尘器清除滤网上的灰尘 并堵塞滤网。这种情况下，装置内部的 时，请拆下空气滤网进行清洗。 温度会升高，可能导致发生故障或火灾。 • 如果无法清除空气滤网上的灰尘，请使 关闭电源，拔下电源线。 用附带的新品更换空气滤网。 • 务必牢固安装空气滤网盖；如果空气滤 将保护纸 （布）垫在投影机下， 网盖没有关严，可能无法接通电源。 并将投影机翻转过来。 • 空气滤网有正面和反面。安装空气滤网 时使其与空气滤网盖上的凹口重合。 拆下空气滤网盖。 •...
  • Seite 83 故障排除 如果发现投影机工作不正常，请使用下述说明尝试诊断并解决问题。如果问题依然存 在，请向 Sony 公司专业技术人员咨询。 有关症状的详细信息，请参阅 CD-ROM 上的使用说明书。 电源 / 图像 症状 原因和对策 无法接通电源。 • 用 ?/1 键以很短的间隔关闭和接通电源。 c 接通电源之前请等候约 60 秒钟。 • 投影灯盖没有装严。 c 关严投影灯盖。 • 空气滤网盖脱落。 c 牢固安装空气滤网盖。 无法关闭动力倾斜度调 在投影机电源接通时拔下交流电源线。 节器和镜头保护器。 c 重新将电源线连接到交流电源插座，接通投影机电源，然后 关闭电源。 无图像。 • 电缆被拔下或未正确连接电缆。 c 查看是否已经正确地连接了电缆。...
  • Seite 84 指示灯 指示灯 状态和对策 POWER SAVING 当投影机处于节电模式时点亮。 TEMP/FAN 当投影机内部温度变得异常高时点亮。检查是否有物品堵塞住 通风孔。 在冷却扇故障时闪烁。请向 Sony 公司专业人员咨询。 LAMP/COVER 当投影灯已无法继续使用或高温时点亮。等待投影灯冷却后再 接通电源，或更换投影灯。 如果更换投影灯后指示灯点亮，电气系统可能发生故障。请向 Sony 公司专业人员咨询。 在投影灯盖没有装严时点亮。将盖装严。 I/1 指示灯 当投影机处于待机模式时，点亮呈红色。可以用 I/1 键接通 电源。 在电源接通时点亮呈绿色。 从接通投影机电源到投影机操作准备就绪为止，指示灯以绿色 闪烁。此外，按 I/1 键关闭电源后，在冷却扇转动期间以绿 色闪烁。在此期间，您将无法接通投影机电源。 故障排除...
  • Seite 85 40 至 300 英寸 （对角线测量） 安全规则 (1) 光输出 ANSI 流明 2500 流明 （VPL- 安全标签 （1） CX76） ANSI 流明 2000 流明 （VPL- 仅限于 VPL-CX76 CX70） 发表工具 （1） （当投影灯模式设置为 “高” AAA （R03）尺寸电池 （2） 时。 ） 无线局域网卡 （1） 投射距离 （安装在地板上时。 ） USB 无线局域网模块 （IFU- 当输入...
  • Seite 88 Lead-free solder is used for soldering all the parts including circuit component electrodes. Halogenated flame retardants are not used in cabinets and printed wiring boards. Packaging cushions do not use polystyrone foam. Sony Corporation Printed in Japan...
