Kabelanforderungen; Kamerabeschreibung - Interlogix TruVision TVC-5401 Installationsanleitung

Vorschau ausblenden Andere Handbücher für TruVision TVC-5401:
Inhaltsverzeichnis

Werbung

Schablone (bündige
Montage)
Drill Template
Schrauben (4 Stück)
Schrauben M4 × 9,5,
3 Stück zur Befestigung
der Montagehalterung
Alarmanschluss
(4 Stück)
Installationshandbuch
EEAG und
Batterieentsorgung
ACHTUNG: Verwenden Sie ein direkt anschließbares Netzteil
der Klasse 2/CE nach UL-Standard oder einen LPS-Trafo mit
den auf dem Gerät angegebenen technischen Daten.
ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie
durch einen falschen Typ ersetzt wird. Entsorgen Sie
Altbatterien gemäß den Anweisungen.

Kabelanforderungen

Um einen störungsfreien Betrieb zu gewährleisten, müssen
Sie folgende Kabelanforderungen sowie die Anforderungen
hinsichtlich des Leistungsbedarfs für die Kameras
berücksichtigen. Es werden mindestens Cat-5-Kabel
empfohlen. Alle Netzwerkkabel müssen gemäß zutreffender
Bestimmungen und Vorschriften installiert werden.
Die unten stehende Tabelle 1 enthält die Anforderungen an
die Kabel, die mit der Kamera verbunden sind.
P/N 1073195-DE • REV D • ISS 01JUN17
Schablone
(Montagehalterung)
Schrauben 4 × 75 mm
(3 Stück)
Schlüssel
Wasserabweisende
Verbindungshülle
(für die
Netzwerkverbindung).
CD mit Konfiguration-
shandbuch und
TruVision Device
Manager
Tabelle 1: Empfohlene Netzkabeltypen
Box-Kamera
12 V DC-/24 V AC-Kabel oder PoE (802.3af)
VF-Bullet-Kamera:
12 V Gleichstromkabel oder PoE (802.3af)
VF-Mini-Dome:
12 V Gleichstromkabel oder PoE (802.3af)
24 V Wechselstromkabel oder PoE (802.3af)
VF-Dome für den
Außenbereich:

Kamerabeschreibung

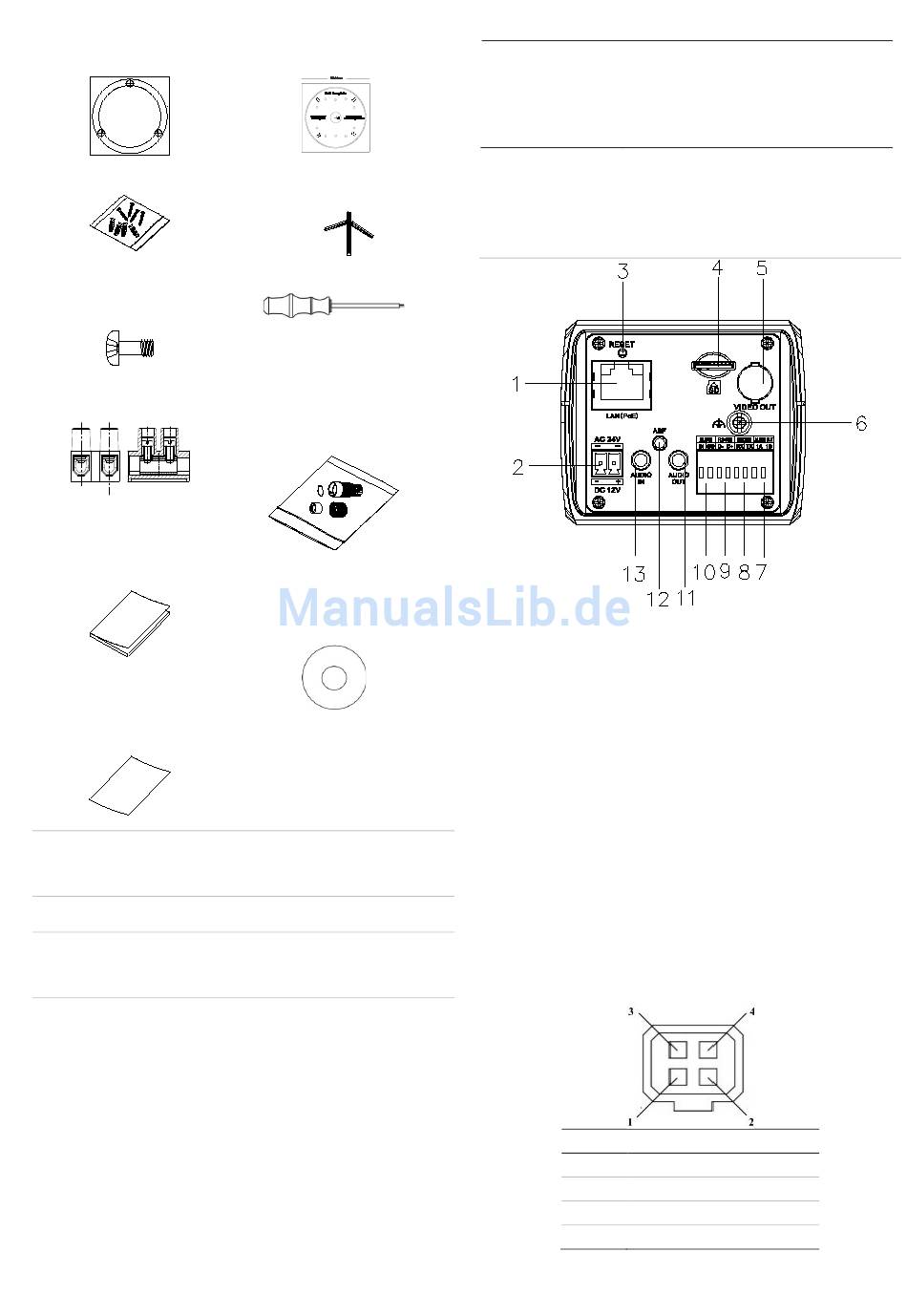

Abbildung 1: IP-Bullet-Kamera
1.
PoE-Anschluss (RJ45-
Ethernet)
2.
Stromversorgung
3.
Reset-Taste
4.
SD-Karte
5.
BNC-Port
6.
Erde
7.
Alarmausgang
Hinweis:
1.
Wenn Sie die Kamera auf die Standardeinstellungen
zurücksetzen möchten, halten Sie die RESET-Taste
gedrückt, und schalten Sie die Kamera ein. Halten Sie
nach dem Einschalten der Kamera die Reset-Taste für
weitere 20 Sekunden gedrückt.
2.
Die Art des Anschlusses der automatischen Blende wird
nachfolgend gezeigt:
Nr.
Gleichstrombetrieben
1
Damp- (Dämpfungsspule-)
2
Damp+ (Dämpfungsspule+)
3
Drive+ (Antriebsspule+)
4
Drive- (Antriebsspule-)
8.
Aux netzanschluss
(AUX&GND
9.
RS-485-Port
10. Alarmeingang
11. Audio Out
12. ABF-Taste
(Automatisches
Auflagemaß)
13. Audio In
3 / 10
