Installationsanleitung für TruVision
IP-PTZ-Kameras FW5.1
Einführung
Diese Installationsanleitung bietet die grundlegenden
Informationen zur Einrichtung und Verwendung der Kamera.
Ausführliche Informationen zu den Kameras finden Sie im
Konfigurationshandbuch.
Produktübersicht
Dies ist die Installationsanleitung für folgende TruVision
IP-PTZ-Kameramodelle:
TVP-1101
(1,3 MPX abgehängte Montage, 20X, PAL)
TVP-3101
(1,3 MPX abgehängte Montage, 20X, NTSC)
TVP-1102
(1,3 MPX Oberflächenmontage, 20X, PAL)
TVP-3102
(1,3 MPX Oberflächenmontage, 20X, NTSC)
TVP-1103
(1,3 MPX bündige Montage, 20X, PAL)
TVP-3103
(1,3 MPX bündige Montage, 20X, NTSC)
TVP-1104
(2 MPX abgehängte Montage, 20X, PAL)
TVP-3104
(2 MPX abgehängte Montage, 20X, NTSC)
TVP-1105
(2 MPX Oberflächenmontage, 20X, PAL)
TVP-3105
(2 MPX Oberflächenmontage, 20X, NTSC)
TVP-1106
(2 MPX bündige Montage, 20X, PAL)
TVP-3106
(2 MPX bündige Montage, 20X, NTSC)
TVP-1107
(2 MPX abgehängte Montage, 30X, PAL)
TVP-3107
(2 MPX abgehängte Montage, 30X, NTSC)
TVP-1122
(2 MPX abgehängte Montage, 30X, IR, PAL)
TVP-3122
(2 MPX abgehängte Montage, 30X, IR,
NTSC)
Bevor Sie beginnen
Packen Sie alle Komponenten aus. Überprüfen Sie die
einzelnen Komponenten auf eventuelle Beschädigungen und
achten Sie darauf, dass alle Komponenten geliefert wurden.
Die folgenden Teile sind im Lieferumfang der Kamera
enthalten:
Dome-Kamera
Installationsanleitung
CD mit Konfigurationshandbuch und Gerätemanager
© 2015 United Technologies Corporation. Alle Rechte vorbehalten.
Interlogix ist Teil von UTC Building & Industrial Systems, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
Installationsumgebung
Beachten Sie beim Installieren der Kamera folgende Faktoren:
Stellen Sie die Kamera an einem sicheren Ort auf.
Stellen Sie sicher, dass sich die Kamera in einer gut
belüfteten Umgebung befindet.
Achten Sie darauf, dass die Kamera vor Regen oder
Feuchtigkeit geschützt ist.
Achtung: Es besteht Explosionsgefahr, wenn die Batterie
durch einen falschen Typ ersetzt wird. Entsorgen Sie
Altbatterien gemäß den Anweisungen.
Kamerabeschreibung

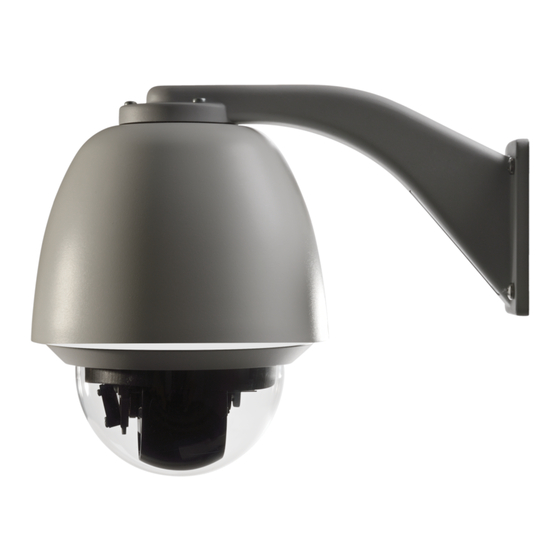

Abbildung 1: Überblick über die Dome-Kamera (mit Anzeige der
abgehängten Wandmontage)
Nur TVP-1122/3122-Kameras:
1.
Netzkabel
Anschluss an 24-V-AC-Stromquelle
2.
Videoausgang
Verbinden des BNC-Anschlusses
mit einem CCTV-Monitor
3.
RJ45-Ethernet-Anschluss;
Verbinden mit den
Netzwerkgeräten
Verbinden mit dem Switch vom
Typ PoE+
P/N 1073029-DE • REV C • ISS 29SEP15
4.
Alarmeingänge/-ausgänge
und Audio-E/A-Anschluss
5.
Gehäuse
6.
Kuppel
7.
Metallgehäuse
8.
IR-LEDs
9.
Kamera
Werbung
Verwandte Anleitungen für Interlogix TVP-3101
Inhaltszusammenfassung für Interlogix TVP-3101

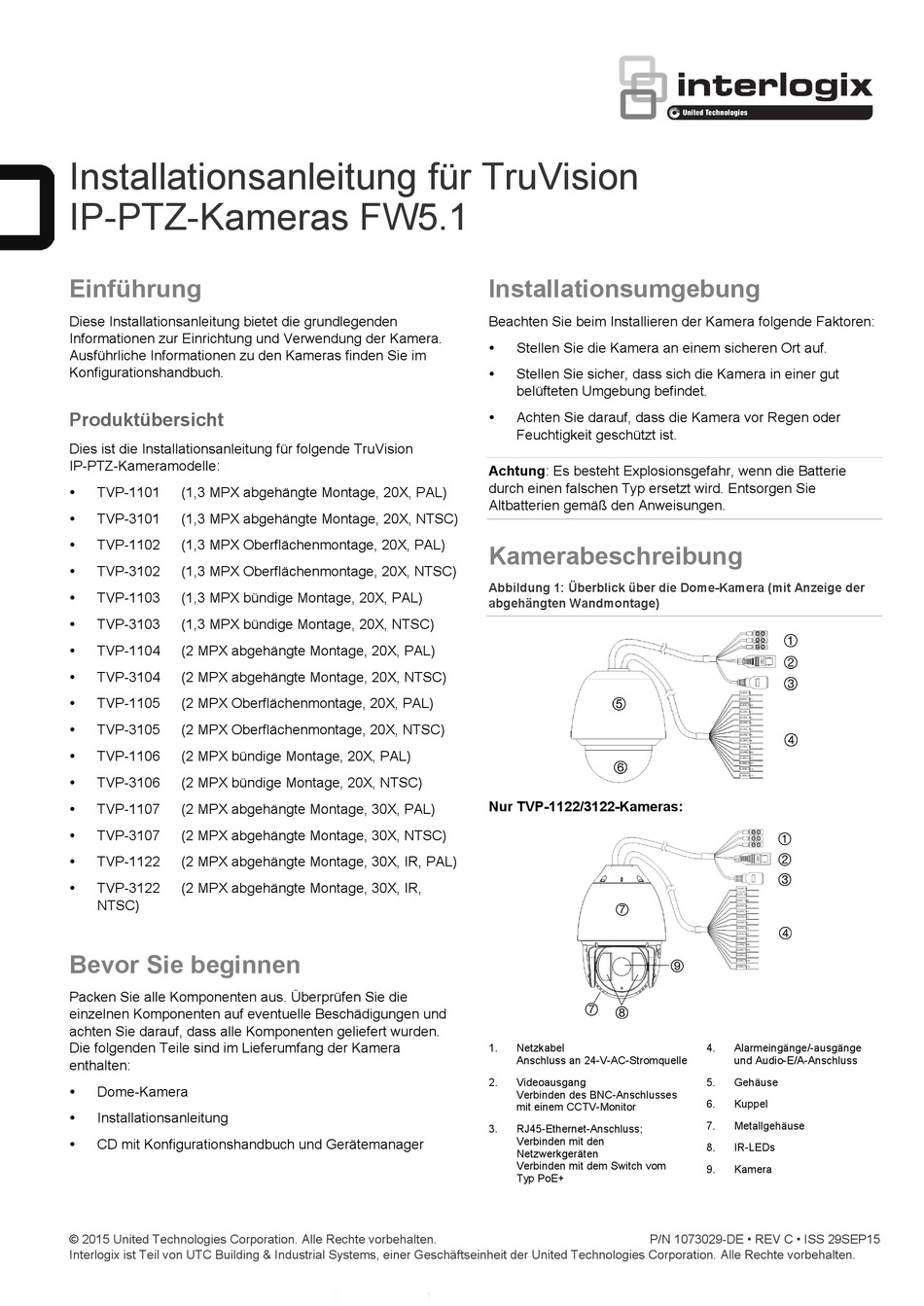

- Seite 1 Verbinden mit dem Switch vom Kamera Typ PoE+ © 2015 United Technologies Corporation. Alle Rechte vorbehalten. P/N 1073029-DE • REV C • ISS 29SEP15 Interlogix ist Teil von UTC Building & Industrial Systems, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten.
-
