6 UltraView PTZ
Installationshandbuch
Die Anzahl der Kabel, die in der Dome-Kamera verlaufen dürfen, hängt von verschiedenen Faktoren
ab. Zu den Kapazitätsbeschränkungen gehören:
• Die Anzahl der Kabel
• Die Größe der Kabel
• Die Verwendung von Einzelleiter- oder Bündelleiterkabeln
• Die Verwendung eines Verteilers
Abbildung 4 zeigt eine Darstellung der Kabelkapazität von drei typischen Anwendungsarten. Es ist wichtig zu
beachten, dass alle Kabel derselben Stärke nicht denselben Durchmesser aufweisen. Hersteller, Schirmung und
Nennwert wirken sich auf den tatsächlichen Durchmesser von Kabeln derselben Stärke aus. Interlogix
überlässt die Auswahl des passenden Kabels dem Installateur, der die lokalen Bestimmungen des
Installationsorts kennt.

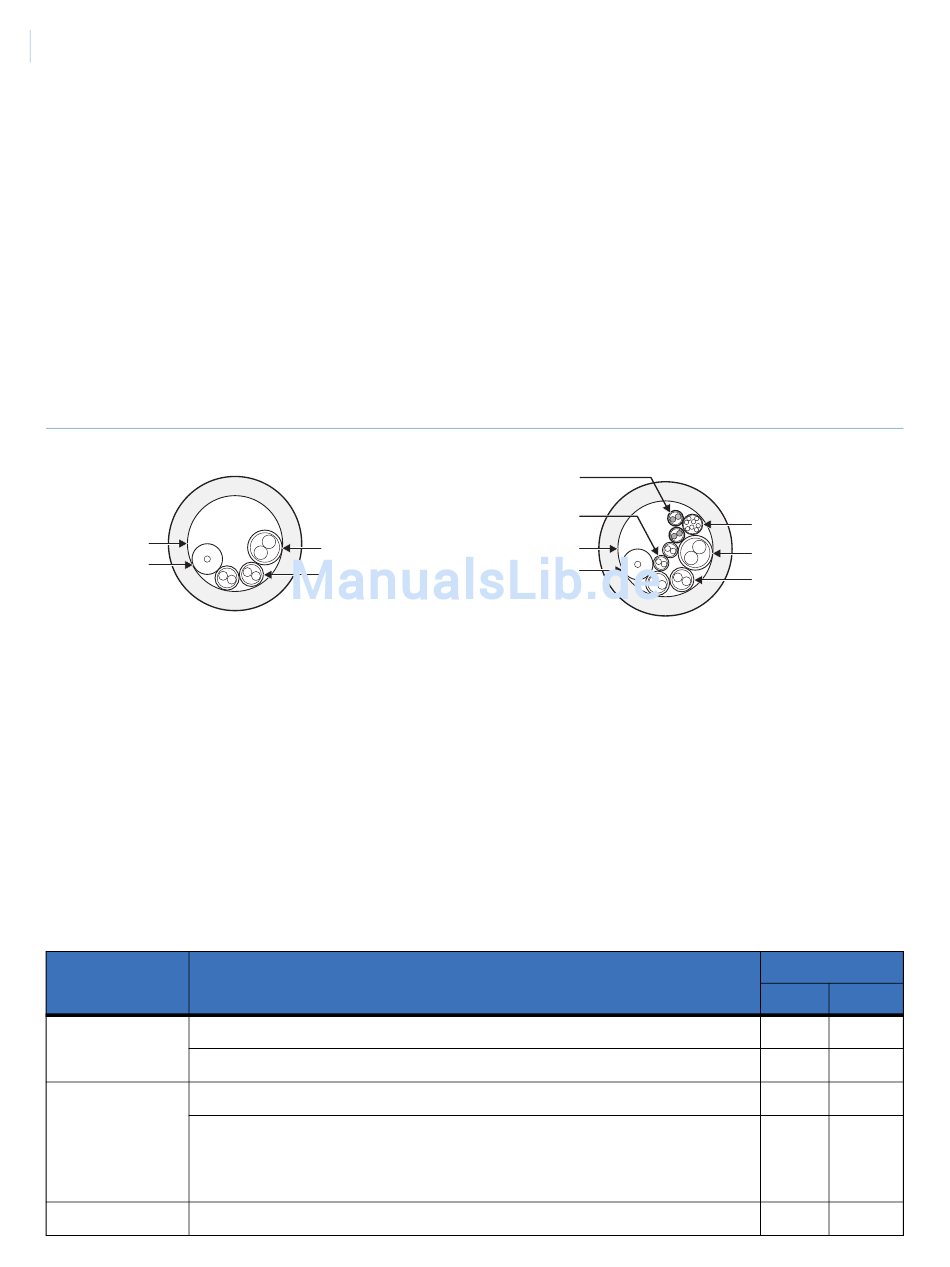

Abbildung 4. Drei typische akzeptable Verkabelungsszenarien
3/4 cm
Durchm.
Video
Füllung der Kabelführung = 38%, einschließlich:
• Video: ein 59U/6U-Koaxialkabel (0,6 cm Durchm.)
• Daten: zwei 20 AWG UTP-Kabel (0,48 cm Durchm.)
• Stromversorgung: ein 16 AWG UTP-Kabel (0,64 cm
Durchm.)

Kabelanforderungen

Tabelle 3 enthält die Anforderungen an die Kabel, die mit der Dome-Kamera verbunden sind.
Tabelle 3. Kabelanforderungen
Bedienung
Daten
Video
Alarm
Netz
Daten
(zwei, Daisychain)

Kabelanforderungen

Für RS-422: 0,64 mm UTP (Unshielded Twisted-Pair)-Fernmeldekabel
Für RS-485: 0,64 mm STP (Shielded Twisted-Pair)-Fernmeldekabel
75 Ohm-Koaxialkabel (RG59 mit Anhebung/Verstärkung)
0,64 mm UTP (Unshielded Twisted-Pair)-Fernmeldekabel
Note: Verwenden Sie ausschließlich BNC-Klemmanschlüsse. Verwenden
Sie keine Schraubanschlüsse.
CAT-5-Kabel (empfohlen)
Video (UTP)
(zwei)
Relais (zwei)
3/4 cm
Durchm.
Video
Füllung der Kabelführung = 53 %, einschließlich:
• Video: ein 59U/6U-Koaxialkabel (0,6 cm Durchm.)
• Daten: zwei 20 AWG UTP-Kabel (0,48 cm Durchm.)
• Stromversorgung: ein 16 AWG UTP-Kabel (0,64 cm
Durchm.)
• Alarme: 24 AWG UTP-Kabel (0,27 cm Durchm.)
• Relais: 24 AWG UTP-Kabel (0,27 cm Durchm.)
• Video UTP: 24 AWG UTP-Kabel (0,27 cm Durchm.)
Alarms (Alarme)
(Mehrfachstecker)
Netz
Daten
(zwei, Daisychain)
Länge
Fuß Meter
10.000 3.000
3.000 900
1.600 486
1.250 381
1.250 381
