Kabelanforderungen

Um einen störungsfreien Betrieb zu gewährleisten, müssen Sie folgende
Kabelanforderungen sowie die Anforderungen hinsichtlich des Leistungsbedarfs
für die Kameras berücksichtigen. Es werden Kabel der Kategorie 5 oder besser
empfohlen. Alle Netzwerkkabel müssen entsprechend der anwendbaren Codes
und Bestimmungen installiert werden.
Empfohlene Stromkabelanforderungen zum Anschluss der Kamera:
12-V-DC-Stecker oder PoE (802.3af)

Kamerabeschreibung

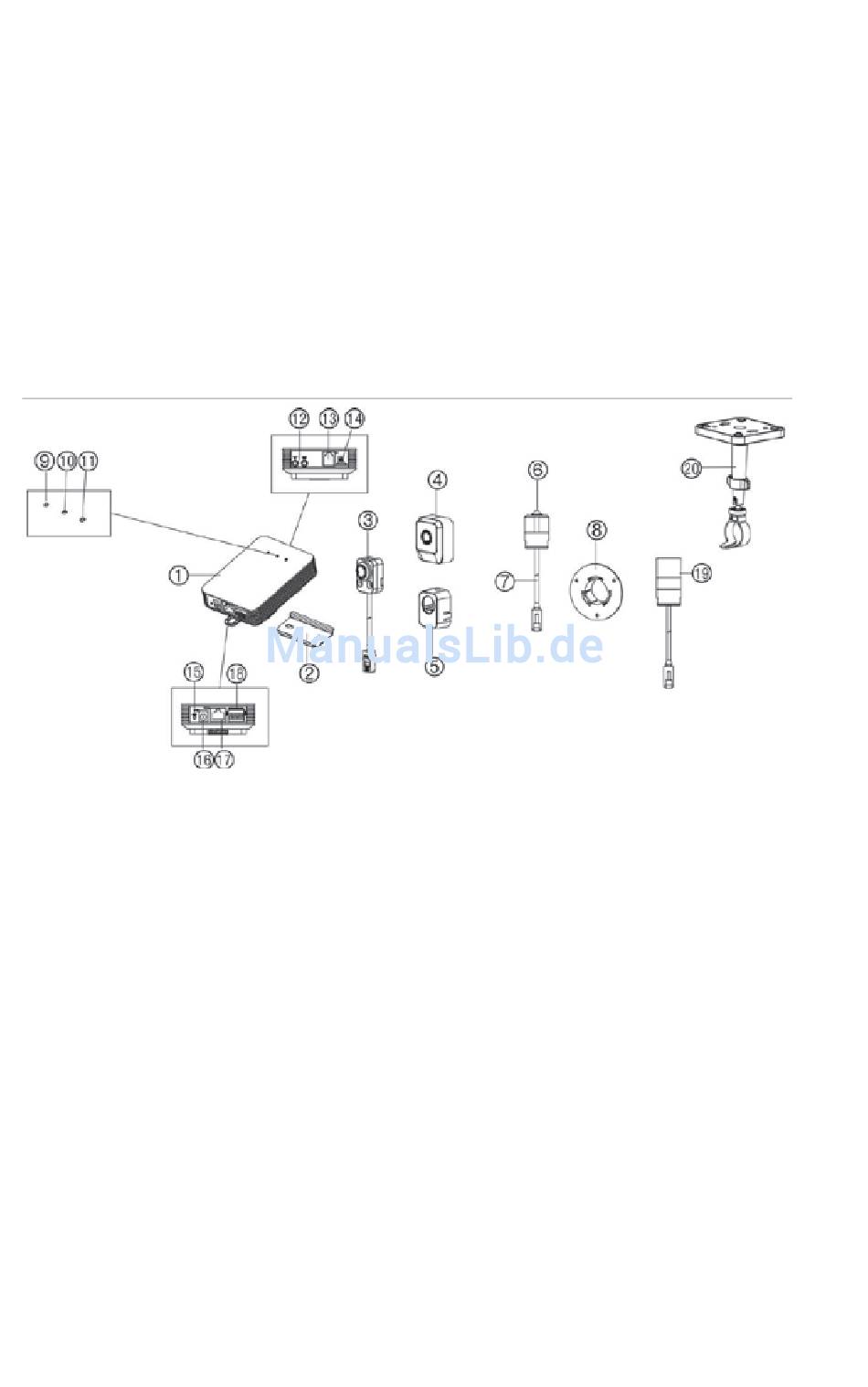

Abbildung 1: Verdeckte IP-Kamera – Beschreibung
Verdeckte Kamera:
1. Haupteinheit
2. Montagehalterung
9. Netzanzeige
10. Statusanzeige
11. Link-Anzeige
12. Audio-Ein-/Ausgang
13. RJ-12-Port
14. MicroSD-Kartensteckplatz
15. Reset-Taste
16. Stromanschluss
17. PoE- und Netzwerkanschluss
18. RS-232- und Alarmanschluss
6
Objektiv: (separat erhältlich)
3. L-Form-Objektiv
4. L-Form-Objektivabdeckung
5. L-Form-Objektiv-Montagehalterung
6. Pinhole-Objektiv
7. Objektivkabel mit RJ-12-Anschluss
8. Pinhole-Objektiv-Montagehalterung
19. Zylinder-Objektiv
20. Zylinder-Objektiv-
Montagehalterung
