TruVision IP-VF-Bullet-Dome

Elektrik
Eingangsspannung 12 V DC, PoE (IEEE 802.3at)
Leistungsaufnahme Max. 13 W
Weitere Angaben
Anschlüsse Audioingang/-ausgang,
Alarmeingang/-ausgang,
12 V Gleichstrom
Leistungsaufnahme,
Netzwerkanschluss (PoE), CVBS
Ausgang, AUX Leistungsausgabe
Betriebstemperatur -40 bis +60 °C
Abmessungen Ø 115.8 × 291.8 mm
Gewicht 1600 g
Gehäuseschutzart IP66

TruVision IP-VF-Mini-Kameras

Elektrik
Eingangsspannung 12 V DC, PoE (IEEE 802.3af)
Leistungsaufnahme 2 MPX: Max. 7.5 W
3 MPX: Max. 9 W
5 MPX: Max. 9 W
Weitere Angaben
Anschlüsse Netzwerkanschluss (PoE),
Audioingang/-ausgang,
Alarmeingang/-ausgang, CVBS
Ausgang, RS-485 Port, Aux-
Netzanschluss, 12 V Gleichstrom-12
V Gleichstrom
Betriebstemperatur -30 bis +60°C
Abmessungen Ø 140 × 121.8 mm
Gewicht 1400 g
Gehäuseschutzart IK10
TruVision IP-VF-Dome-Außenkameras
Elektrik
Eingangsspannung 12 V Gleichstrom-
/24 V Wechselstrom, PoE+ (IEEE
802.3at)
Leistungsaufnahme Max. 17 W
Weitere Angaben
Anschlüsse Netzwerkanschluss (PoE),
12 V Gleichstrom-
/24 V Wechselstrom
Netzanschluss, AUX
Leistungsausgabe, Audioingang/-
ausgang, Alarmeingang/-
ausgang, CVBS Ausgang
Betriebstemperatur -40 bis +60°C mit
eingeschaltetem Heizelement
Abmessungen Φ 159,8 × 146 mm
Gewicht 2100 g
Gehäuseschutzart IP66, IK10
8 / 10

Definition der Kontaktstifte

Es gibt acht Leitungen in einem UTP/STP-Standardkabel, und
jede Leitung ist farbcodiert. Im Folgenden finden Sie die
Kontaktstift-Zuordnung und -Farbe einer Verbindung mit nicht
gekreuzten und Crossover-Kabeln:

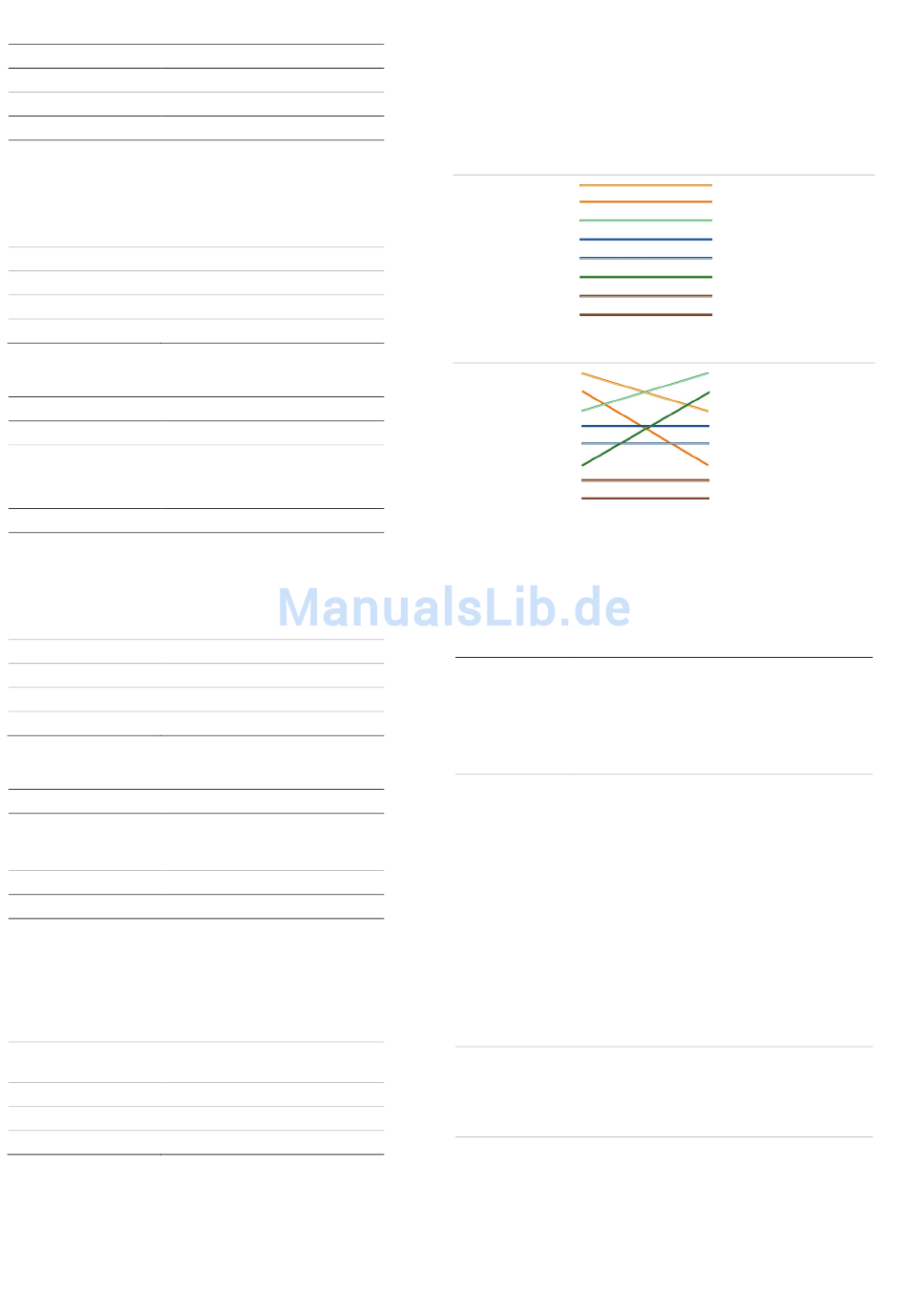

Abbildung 5: Patchkabel
1 Weiß/Orange
2 Orange
3 Weiß-Grün
4 Blau
5 Weiß/Blau
6 Grün
7 Weiß/Braun
8 Braun
Abbildung 6: Crossover-Kabel
1 Weiß/Orange
2 Orange
3 Weiß-Grün
4 Blau
5 Weiß/Blau
6 Grün
7 Weiß/Braun
8 Braun
Stellen Sie bitte sicher, dass Ihre angeschlossenen Kabel
dieselbe Anschlusszuordnung und Farbe wie oben haben,
bevor Sie die Kabel in Ihrem Netzwerk einsetzen.

Vorgeschriebene Informationen

Hersteller Interlogix.
2955 Red Hill Avenue, Costa Mesa, CA 92626
5923, USA
Autorisierter EU-Produktionsvertreter:
UTC Fire & Security B.V.
Kelvinstraat 7, 6003 DH Weert, The Netherlands
FCC-Konformität Klasse A Dieses Gerät wurde getestet
und unterliegt den gemäß Teil 15 der FCC-
Vorschriften für digitale Geräte der Klasse
A festgelegten Beschränkungen. Diese
Beschränkungen sollen angemessenen Schutz
gegen Störungen bieten, wenn das Gerät in
einer gewerblichen Umgebung betrieben wird.
Dieses Gerät erzeugt und verwendet
Hochfrequenzenergie und kann diese auch selbst
aussenden, daher sind bei unsachgemäßer, nicht
dem Handbuch entsprechender Installation und
Anwendung Störungen des Funkverkehrs
möglich. Die Inbetriebnahme dieses Geräts
in Wohngebieten kann zu Störungen führen.
Der Nutzer ist in diesem Fall verpflichtet, die
Störungen auf eigene Kosten zu beheben.
ACMA-Konformität Hinweis! Dies ist ein Produkt der Klasse A. Bei
Haushaltsanwendung kann dieses Produkt
Funkstörungen verursachen. In diesem Fall muss
der Benutzer entsprechende Maßnahmen
ergreifen.
Kanada This Class A digital apparatus complies with CAN
ICES-003 (A)/NMB-3 (A).
Cet appareil numérique de la classe A est
conforme à la norme CAN ICES-003 (A)/NMB-3
(A).
Weiß/Orange
Orange
Weiß-Grün
Blau
Weiß/Blau
Grün
Weiß/Braun
Braun
Weiß/Orange
Orange
Weiß-Grün
Blau
Weiß/Blau
Grün
Weiß/Braun
Braun
P/N 1073195-DE • REV D • ISS 01JUN17
