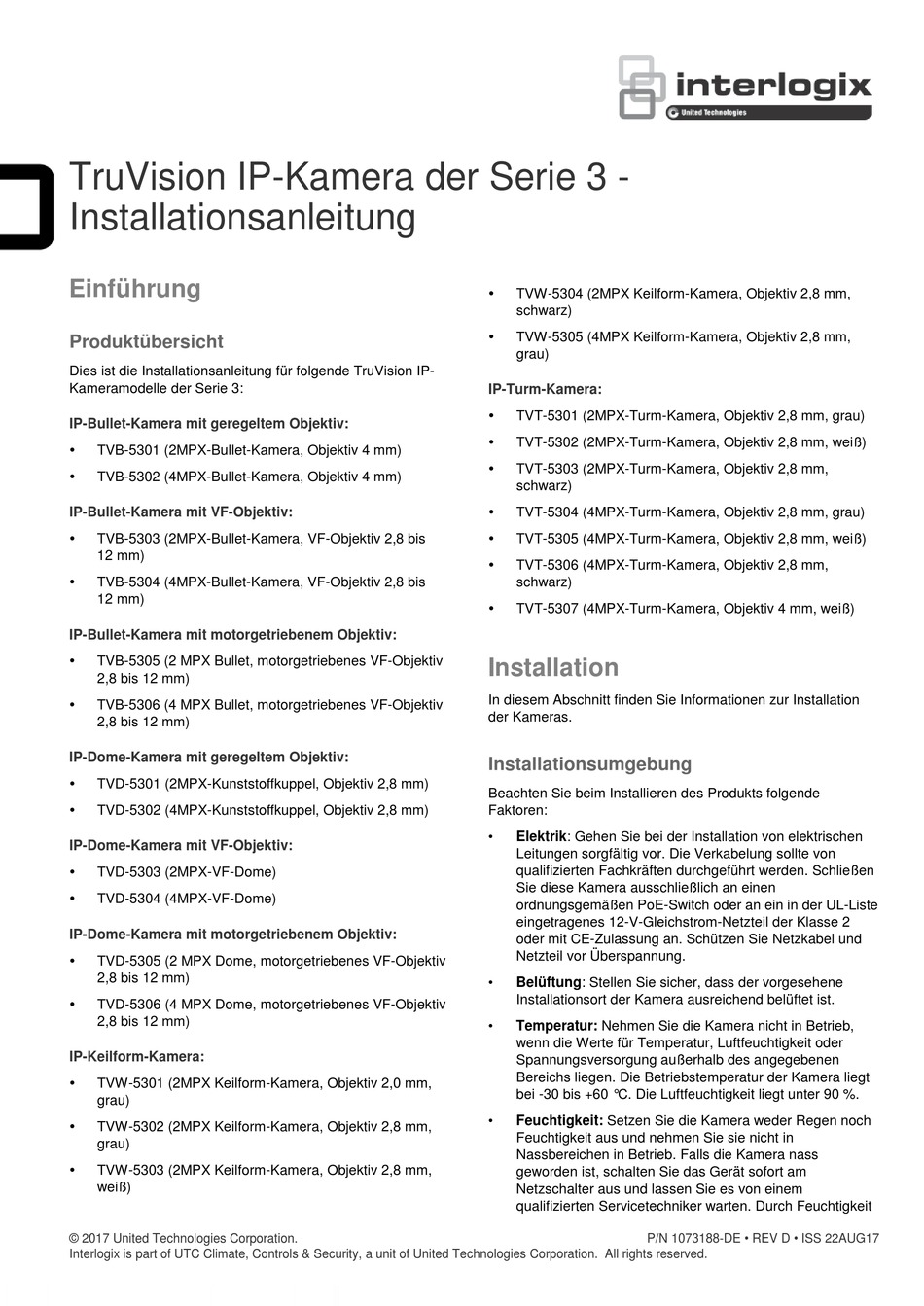

TruVision IP-Kamera der Serie 3 -
Installationsanleitung
Einführung
Produktübersicht
Dies ist die Installationsanleitung für folgende TruVision IP-
Kameramodelle der Serie 3:

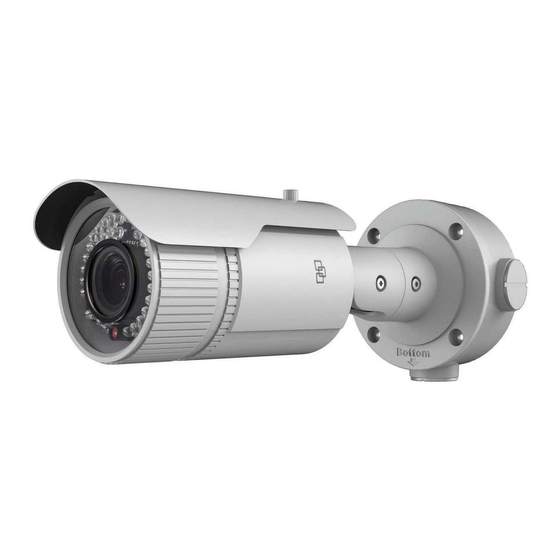

IP-Bullet-Kamera mit geregeltem Objektiv:
TVB-5301 (2MPX-Bullet-Kamera, Objektiv 4 mm)
TVB-5302 (4MPX-Bullet-Kamera, Objektiv 4 mm)
IP-Bullet-Kamera mit VF-Objektiv:
TVB-5303 (2MPX-Bullet-Kamera, VF-Objektiv 2,8 bis
12 mm)
TVB-5304 (4MPX-Bullet-Kamera, VF-Objektiv 2,8 bis
12 mm)
IP-Bullet-Kamera mit motorgetriebenem Objektiv:
TVB-5305 (2 MPX Bullet, motorgetriebenes VF-Objektiv
2,8 bis 12 mm)
TVB-5306 (4 MPX Bullet, motorgetriebenes VF-Objektiv
2,8 bis 12 mm)
IP-Dome-Kamera mit geregeltem Objektiv:
TVD-5301 (2MPX-Kunststoffkuppel, Objektiv 2,8 mm)
TVD-5302 (4MPX-Kunststoffkuppel, Objektiv 2,8 mm)
IP-Dome-Kamera mit VF-Objektiv:
TVD-5303 (2MPX-VF-Dome)
TVD-5304 (4MPX-VF-Dome)
IP-Dome-Kamera mit motorgetriebenem Objektiv:
TVD-5305 (2 MPX Dome, motorgetriebenes VF-Objektiv
2,8 bis 12 mm)
TVD-5306 (4 MPX Dome, motorgetriebenes VF-Objektiv
2,8 bis 12 mm)
IP-Keilform-Kamera:
TVW-5301 (2MPX Keilform-Kamera, Objektiv 2,0 mm,
grau)
TVW-5302 (2MPX Keilform-Kamera, Objektiv 2,8 mm,
grau)
TVW-5303 (2MPX Keilform-Kamera, Objektiv 2,8 mm,
weiß)
© 2017 United Technologies Corporation.
Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved.
TVW-5304 (2MPX Keilform-Kamera, Objektiv 2,8 mm,
schwarz)
TVW-5305 (4MPX Keilform-Kamera, Objektiv 2,8 mm,
grau)
IP-Turm-Kamera:
TVT-5301 (2MPX-Turm-Kamera, Objektiv 2,8 mm, grau)
TVT-5302 (2MPX-Turm-Kamera, Objektiv 2,8 mm, weiß)
TVT-5303 (2MPX-Turm-Kamera, Objektiv 2,8 mm,
schwarz)
TVT-5304 (4MPX-Turm-Kamera, Objektiv 2,8 mm, grau)
TVT-5305 (4MPX-Turm-Kamera, Objektiv 2,8 mm, weiß)
TVT-5306 (4MPX-Turm-Kamera, Objektiv 2,8 mm,
schwarz)
TVT-5307 (4MPX-Turm-Kamera, Objektiv 4 mm, weiß)
Installation
In diesem Abschnitt finden Sie Informationen zur Installation
der Kameras.
Installationsumgebung
Beachten Sie beim Installieren des Produkts folgende
Faktoren:
•
Elektrik: Gehen Sie bei der Installation von elektrischen
Leitungen sorgfältig vor. Die Verkabelung sollte von
qualifizierten Fachkräften durchgeführt werden. Schließen
Sie diese Kamera ausschließlich an einen
ordnungsgemäßen PoE-Switch oder an ein in der UL-Liste
eingetragenes 12-V-Gleichstrom-Netzteil der Klasse 2
oder mit CE-Zulassung an. Schützen Sie Netzkabel und
Netzteil vor Überspannung.
•
Belüftung: Stellen Sie sicher, dass der vorgesehene
Installationsort der Kamera ausreichend belüftet ist.
•
Temperatur: Nehmen Sie die Kamera nicht in Betrieb,
wenn die Werte für Temperatur, Luftfeuchtigkeit oder
Spannungsversorgung außerhalb des angegebenen
Bereichs liegen. Die Betriebstemperatur der Kamera liegt
bei -30 bis +60 °C. Die Luftfeuchtigkeit liegt unter 90 %.
•
Feuchtigkeit: Setzen Sie die Kamera weder Regen noch
Feuchtigkeit aus und nehmen Sie sie nicht in
Nassbereichen in Betrieb. Falls die Kamera nass
geworden ist, schalten Sie das Gerät sofort am
Netzschalter aus und lassen Sie es von einem
qualifizierten Servicetechniker warten. Durch Feuchtigkeit
P/N 1073188-DE • REV D • ISS 22AUG17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Interlogix TruVision TVB-5301
Inhaltszusammenfassung für Interlogix TruVision TVB-5301
- Seite 1 Netzschalter aus und lassen Sie es von einem qualifizierten Servicetechniker warten. Durch Feuchtigkeit © 2017 United Technologies Corporation. P/N 1073188-DE • REV D • ISS 22AUG17 Interlogix is part of UTC Climate, Controls & Security, a unit of United Technologies Corporation. All rights reserved.
- Seite 2 kann die Kamera beschädigt werden und es besteht die Blätter zur Entsorgung von Gefahr eines elektrischen Schlags. Ausrüstung und Batterie • Wartung: Versuchen Sie nicht, die Kamera zu warten, sondern überlassen Sie dies Fachleuten. Jeder Versuch, das Gerät zu zerlegen, führt zum Verlust des Garantieanspruchs und kann außerdem schwere Verletzungen zur Folge haben.
- Seite 3 IP-Bullet-Kamera mit motorgetriebenem Objektiv IP-Dome-Kamera mit geregeltem Objektiv Kamera: Kamera: Installationshandbuch: CD mit Handbüchern und Bohrschablone: Schrauben: TruVision-Gerätemanager: Trockenbaudübel Drill Template 7,5 x 24,5 mm (4 St.) Hole A: for cables routed through the wall Screw hole 1: for integrative bracket Screw hole 2: for conduit back box Schablone: Schrauben:...
- Seite 4 IP-Dome-Kamera mit VF-Objektiv Schrauben: M4.8 × 9 (3 St.) Montageadapterplatte: Kamera: Wasserabweisende 12-V-Gleichstrom-Anschluss: Verbindungshülle: Steckverbinder mit zwei Wasserbeständiger Kontakten sowie Netzwerkkabelanschluss Kennzeichnungen für positiv und negativ Installationshandbuch: CD mit Handbüchern und TruVision-Gerätemanager: Installationshandbuch: CD mit Handbüchern und TruVision-Gerätemanager: Bohrschablone: Schrauben: Trockenbaudübel 7,5 x 24,5 mm (4 St.) IP-Keilform-Kamera...
-
Seite 5: Kabelanforderungen
Schrauben: M4 × 8 (2 St.) Torx-Schlüssel: CD mit Konfigurationshandbuch und TruVision Device Manager: Adapterplatte: Blätter zur Entsorgung von Ausrüstung und Batterie ACHTUNG: Verwenden Sie ein direkt anschließbares Netzteil der Klasse 2/CE nach UL-Standard oder einen LPS-Trafo mit den auf dem Gerät angegebenen technischen Daten. ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird. - Seite 6 Abbildung 2: IP-VF-Bullet-Kamera Abbildung 4: IP-Dome-Kamera mit VF-Objektiv Sonnenschutz Reset-Taste Vordere Abdeckung 10. Audio E/A Gehäuseabdeckung AUX-Stromausgang Einstellung des Objektivs 11. Alarm E/A (12 V DC, 50 mA) Dome-Auskleidung IR-LEDs 12. 12 V Gleichstrom PoE-Anschluss (RJ45- Objektiv 13. PoE-Anschluss (RJ45- Objektiv Ethernet) Ethernet)
-
Seite 7: Einrichten Der Kamera
Abbildung 6: IP-Dome-Kamera mit geregeltem Objektiv Abbildung 8: IP-Turm-Kamera Verkleidungsring Objektivbaugruppe Gehäuse 12 V Gleichstrom Basis PoE-Anschluss (RJ45- Ethernet) Basis Analoger Videoausgang (BNC) IR-LEDs Einrichten der Kamera PoE-Anschluss (RJ45- Objektiv Ethernet) Hinweis: Wenn die Lichtverhältnisse, unter denen die Kamera eingebaut wird, schnellen, starken Schwankungen unterworfen Dome-Auskleidung 10. -
Seite 8: Montage Der Ip-Bullet-Kamera Mit Geregeltem Objektiv
Montage der IP-Bullet-Kamera mit geregeltem Objektiv Montieren Sie die Kamera an einer Decke oder Wand. Montage der IP-Bullet-Kamera mit geregeltem Objektiv Verwenden Sie die mitgelieferte Schablone, um den Montagebereich zu kennzeichnen. Wenn die Kabel von Schneiden Sie eine Kabeldurchführung in die der Kamerabasis her verlegt werden müssen, schneiden Montageoberfläche, um den Kabelbaum durch die Sie eine Kabeldurchführung in Montageoberfläche. - Seite 9 Schieben Sie die SD-Karte in den SD-Kartensteckplatz. Schneiden Sie eine Kabeldurchführung in die Montageoberfläche, um den Kabelbaum durch die Montageoberfläche zu führen. Verwenden Sie dabei den Buchstaben "A" auf der Bohrschablone als Referenz. Überspringen Sie diesen Schritt, wenn Sie die Kabel an der Oberfläche verlegen möchten 3.
-
Seite 10: Montage Der Ip-Dome-Kamera Mit Geregeltem Objektiv
Verlegen Sie die Kabel durch den Mittelpunkt der Adapterplatte, und schließen Sie die entsprechenden Kabel im Verteilerkasten an. Bringen Sie die Kuppel an der Adapterplatte an. Verbinden Sie den Videoausgangsstecker mit dem Verwenden Sie die mitgelieferte Schablone, um den Monitor. Verbinden Sie den Stromstecker mit der Montagebereich der Dome-Kamera zu kennzeichnen. -
Seite 11: Montage Der Ip-Keilform-Dome-Kamera
(Optional) Bei Verwendung einer microSD-Karte (nicht im Lieferumfang enthalten): Drücken Sie auf die microSD-Karte, um sie zu entnehmen. Die microSD-Karte wird ausgeworfen. Drill Template Hole A: for cables routed through the ceiling screw hole 1: for Mounting Base Lösen Sie mit dem mitgelieferten Torx-Schlüssel die Schrauben, um das Kuppelgehäuse zu entfernen. -
Seite 12: Montage Der Ip-Turm-Kamera
Montage der IP-Turm-Kamera So montieren Sie die IP-Turm-Kamera auf einer Oberfläche: Verwenden Sie die mitgelieferte Schablone, um den Montagebereich zu kennzeichnen. Bohren Sie anhand der Öffnungen mit der Kennzeichnung "1" in der Bohrschablone Löcher in die Oberfläche. Schneiden Sie eine Kabeldurchführung in die Montageoberfläche, um den Kabelbaum durch die Montageoberfläche zu führen. -
Seite 13: Spezifikationen
Befestigungselementen an der Montageoberfläche an. Benutzerhandbüchern der Recorder. Verwenden der Kamera mit TruVision Navigator Die Kamera muss an ein Interlogix-DVR oder Hybrid-DVR angeschlossen sein, um über TruVision Navigator bedient werden zu können. Anweisungen zum Betrieb der Kamera mit TruVision Navigator entnehmen Sie bitte dem Benutzerhandbuch von TruVision Navigator. -
Seite 14: Definition Der Kontaktstifte
TruVision IP-Keilform-Kameras Betriebstemperatur -30 bis +60°C Elektrik Abmessungen 105 × 94,7 × 265,4 mm (ohne Montagehalterung） Eingangsspannung 12 V DC, PoE (IEEE 802.3af) 105 × 94,7 × 301,4 mm (mit Leistungsaufnahme Max. 5 W (max. 7 W bei Montagehalterung） eingeschaltetem IR) Gewicht 800 g Weitere Angaben... -
Seite 15: Vorgeschriebene Informationen
Handbuch entsprechender Installation und Anwendung Störungen des Funkverkehrs Kontaktinformationen möglich. Die Inbetriebnahme dieses Geräts in Wohngebieten kann zu Störungen führen. Kontaktinformationen finden Sie unter www.interlogix.com oder Der Nutzer ist in diesem Fall verpflichtet, die www.utcfssecurityproducts.eu. Störungen auf eigene Kosten zu beheben. FCC-Bedingungen Dieses Gerät entspricht Teil 15 der FCC-...
