Hinweis: Installieren Sie die IR-Kamera nicht in der Nähe und
in Richtung eines Objekts wie eines Baums oder einer Wand.
Andernfalls verursacht die Reflexion eine Überbelichtung und
einen Detailverlust im Sichtfeld.
Zugreifen auf die SD-Karte
Setzen Sie eine MicroSD-Karte mit bis zu 128 GB ein, um die
Kamera als zusätzliches Aufnahme- oder Sicherungsgerät für
den Fall zu verwenden, dass die Kommunikation mit dem
Netzwerk-Videorekorder ausfällt (siehe Abbildung 1 auf
Seite 3). Die Karte ist nicht im Lieferumfang der Kamera
enthalten.
Richten Sie bei IP-VF-Mini-Dome-Kameras und IP-VF-Dome-
Außenkameras das Objektiv senkrecht nach oben, um auf den
SD-Kartensteckplatz zuzugreifen.
Die aufgezeichneten Video- und Protokolldateien können über
den Webbrowser oder über TruVision Navigator aufgerufen
werden.

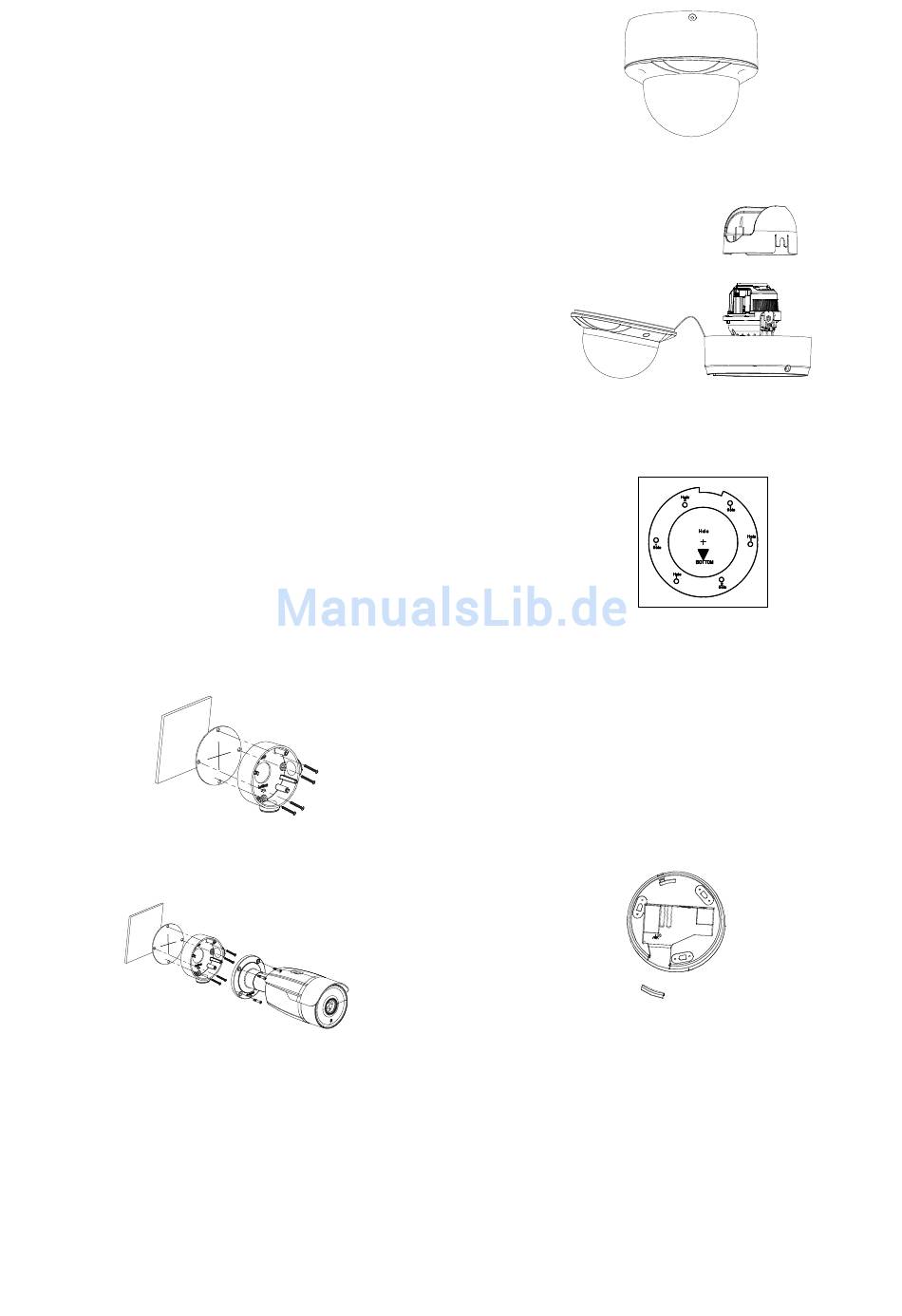

Montage der Bullet-Kamera
Montieren Sie die Kamera an einer Decke oder Wand.
So montieren Sie die Bullet-Kamera:
1.
Verwenden Sie die mitgelieferte Schablone, um
den Montagebereich zu kennzeichnen. Bohren Sie die
Schraubenlöcher in die Decke oder Wand. Wenn die
Kabel von der Kamerabasis aus verlegt werden müssen,
bohren Sie eine Kabeldurchführung in die Decke
oder Wand.
2.
Befestigen Sie die Montagehalterung mit den
mitgelieferten Schrauben an der Decke oder Wand.
3.
Verbinden Sie mit einem Sicherungskabel die Kamera
mit der Montagehalterung. Verwenden Sie die Schrauben,
um die Kamera auf der Montagehalterung zu fixieren.
Montage der VF-Mini-Dome-Kamera
So montieren Sie die VF-Dome-Kamera an einer Decke
oder Wand:
1.
Lösen Sie mit einem Schraubendreher die drei Schrauben
am Rand der unteren Kuppel.
P/N 1073195-DE • REV D • ISS 01JUN17
2.
Öffnen Sie die untere Kuppel, und entfernen Sie die
schwarze Innenauskleidung.
3.
Bohren Sie mithilfe der Bohrschablone die Löcher in die
Montagefläche.
Schraubenlöcher
Kabeldurchführungen
4.
Wenn die Kabel hinter der Dome-Kamera verlegt werden
sollen, bohren Sie mithilfe der Bohrschablone eine
Kabeldurchführung in die Decke oder Wand.
(Optional) Anstatt durch die Kabeldurchführung in der
Decke kann das Kabel auch durch die seitliche
Ausstanzung geführt werden. Entfernen Sie den Stopfen
der Ausstanzung mithilfe einer Zange, wie nachfolgend
abgebildet, und verlegen Sie die Kabel durch die
Ausstanzung.
Ausstanzung
5.
Befestigen Sie die Adapterplatte mit den beiliegenden
Schrauben an der Decke.
6.
Richten Sie die Montagebasis an der Adapterplatte aus,
und drehen Sie die Montagebasis im Uhrzeigersinn, um
sie an der Adapterplatte zu befestigen. Sichern Sie sie
anschließend durch Festziehen der Sicherungsschraube.
5 / 10
