- Seite 1 TruVision IP-PTZ- Kameras – Installationsanleitung P/N 1073398-DE • REV A • ISS 15MAY18...
- Seite 2 Copyright © 2018 United Technologies Corporation, Interlogix ist Teil von UTC Climate, Controls & Security, einer Geschäftseinheit der United Technologies Corporation. Alle Rechte vorbehalten. Marken und Patente In diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
- Seite 3 FCC-Bedingungen Dieses Gerät entspricht Teil 15 der FCC- Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Das Gerät löst keine schädlichen Störungen aus. (2) Das Gerät muss gegen jegliche Störungen unempfindlich sein – auch gegen Störungen, die zum unerwünschten Betrieb des Geräts führen. ACMA-Konformität Hinweis! Dies ist ein Produkt der Klasse A.
-
Seite 4: Diese Produkte Sind Für Den Verkauf An Und Die Installation Durch
2013/56/EU und 2006/66/EC (Batterierichtlinie): Dieses Produkt enthält eine Batterie, die in der Europäischen Union nicht als unsortierter Siedlungsabfall entsorgt werden darf. Spezifische Informationen zur Batterie finden Sie in der Produktdokumentation. Die Batterie ist mit diesem Symbol gekennzeichnet, das möglicherweise Buchstaben enthält, die das Vorhandensein von Cadmium (Cd), Blei (Pb) oder Quecksilber (Hg) angeben. - Seite 5 Kontaktinformationen Kontaktinformationen und die neuesten und Handbücher/ Handbücher, Tools und Firmware zum Tools/Firmware Herunterladen finden Sie auf der Website Ihrer Region. Nord-, Mittel- und Südamerika: www.interlogix.com EMEA: www.firesecurityproducts.com Handbücher sind in mehreren Sprachen verfügbar. Australia/New Zealand: www.utcfs.com.au...
-
Seite 7: Inhaltsverzeichnis
So greifen Sie auf den SD-Kartensteckplatz zu 12 Wiederherstellung der Standardeinstellungen 14 Montage der PTZ-Kamera 14 Verwendung der Kamera mit einem Interlogix-NVR-, Hybrid- DVR- oder einem anderen System 19 Verwenden der Kamera mit TruVision Navigator 19 Zugriff auf die Kamera über das Internet 20... -
Seite 8: Produktübersicht
(2,0 MPX Wandhalterung, 36X, 200 m IR, H.264/H.265) Kontaktinformationen und Handbücher/Tools/Firmware Kontaktinformationen und die neuesten Handbücher, Tools und Firmware zum Herunterladen finden Sie auf der Website Ihrer Region. Nord-, Mittel- und www.interlogix.com Südamerika: EMEA: www.firesecurityproducts.com Handbücher sind in mehreren Sprachen verfügbar. Australien/Neuseeland: www.utcfs.com.au Installationsanleitung... -
Seite 9: Installation
Installation In diesem Abschnitt finden Sie Informationen zur Installation der Kameras. Installationsumgebung Beachten Sie beim Installieren des Produkts folgende Faktoren: Elektrik: Gehen Sie bei der Installation von elektrischen • Leitungen sorgfältig vor. Die Verkabelung sollte von qualifizierten Fachkräften durchgeführt werden. Schließen Sie diese Kamera ausschließlich an einen ordnungsgemäßen Hi-PoE-Switch (Max. -
Seite 10: Lieferumfang
kann die Kamera beschädigt werden und es besteht die Gefahr eines elektrischen Schlags. Wartung: Versuchen Sie nicht, die Kamera zu warten, • sondern überlassen Sie dies Fachleuten. Jeder Versuch, das Gerät zu zerlegen oder die Abdeckungen zu entfernen, führt zum Verlust des Garantieanspruchs und kann außerdem schwere Verletzungen zur Folge haben. - Seite 11 PTZ-Kamera PTZ-Kamera Sechskantschlüssel • • CD mit Konfigurations- Installationsanleitung • • handbuch und TruVision Device Manager Blatt zur Entsorgung Blatt zur Entsorgung • • der Batterie der Ausrüstung Installationsanleitung...
- Seite 12 IR-PTZ-Kamera IR-PTZ-Kamera Klappbare • • Montagehalterung Sechskantschlüssel CD mit Konfigurations- • • handbuch und TruVision Device Manager Installationsanleitung...
- Seite 13 Installationsanleitung Blatt zur Entsorgung der • • Ausrüstung Blatt zur Entsorgung der • Batterie ACHTUNG: Verwenden Sie ein direkt anschließbares Netzteil der Klasse 2/CE nach UL-Standard oder einen LPS-Trafo mit den auf dem Gerät angegebenen technischen Daten. ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetzt wird.
-
Seite 14: Kamerabeschreibung

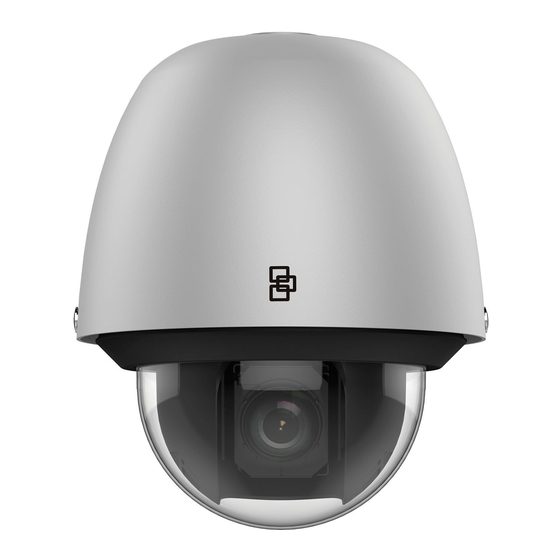

Kamerabeschreibung Abbildung 1: PTZ-Kamera ⑧ Installationsanleitung... - Seite 15 Ethernet-RJ45-Anschluss RS-485-Anschluss Audioeingang a. Orange RS-485+ (ROT/WEISS)/Ausgang b. Gelb RS-485- (BLAU/WEISS) 960H-Analogausgang 2 Alarmausgänge (BRAUN, ORANGE/ 24V AC-Netzteil WEISS) Position zum Anbringen 7 Alarmeingänge (GRÜN, der Sicherungsschnur BLAU, VIOLETT, GRAU, Reset-Taste WEISS, SCHWARZ/ WEISS, BRAUN/WEISS) Hinweis: Hi-PoE (Max. 60 W) oder 24V AC wird benötigt, um die PTZ mit Strom zu versorgen.
- Seite 16 Abbildung 2: IR-PTZ-Kamera Ethernet-RJ45- 2 Alarmausgänge Anschluss (WEISS_ROT, WEISS_VIOLETT) 960H-Analogausgang Audioeingang 7 Alarmeingänge (VIOLETT)/Ausgang (GELB_BLAU, (PINK) GELB_ORANGE, GELB_GRUEN, RS-485-Anschluss GELB_BRAUN, a. Orange RS-485+ GELB_VIOLETT, b. Gelb RS-485- GELB_GRAU, 24V AC-Netzteil GELB_ROT) Installationsanleitung...
-
Seite 17: Ir-Strahler
Hinweis: Hi-PoE (Max. 60 W) oder 24V AC wird benötigt, um die PTZ mit Strom zu versorgen. IR-Strahler Die integrierten IR-Strahler der IR-PTZ-Kamera liefern selbst bei schlechten Lichtverhältnissen hochwertige Videos, auch wenn keine andere Lichtquelle verfügbar ist. Sie können die Infrarotbeleuchtung mit dem Webbrowser oder einen Rekorder wie TVN oder TVR konfigurieren. -
Seite 18: So Greifen Sie Auf Den Sd-Kartensteckplatz Zu
Abbildung 3: Externer Alarmausgang Relaisausgang Direkte Last Ausgang Netzteil Relais So greifen Sie auf den SD- Kartensteckplatz zu PTZ-Kamera Öffnen Sie die schwarze Kunststoffabdeckung an der Rückseite des PTZ-Blocks. Der SD-Kartensteckplatz befindet sich in der Ecke, wie unten dargestellt. Installationsanleitung... - Seite 19 Karte Schwarze Kunststoffabdeckung IR-PTZ-Kamera Öffnen Sie die schwarze Kunststoffabdeckung an der Rückseite des PTZ-Blocks. Die Position der SD-Karte ist in der folgenden Abbildung dargestellt. SD-Kartensteckplatz Reset-Taste Installationsanleitung...
-
Seite 20: Wiederherstellung Der Standardeinstellungen
Wiederherstellung der Standarde- instellungen Wenn Sie die Kamera auf die Standardeinstellungen zurücksetzen möchten, halten Sie die Reset-Taste 10 Sekunden gedrückt, und schalten Sie die Kamera ein oder starten Sie diese neu. Sie können anschließend die Standardeinstellungen wie Benutzername, Passwort, IP-Adresse, Portnummer usw. wiederherstellen. Montage der PTZ-Kamera Montieren Sie die Wandhalterung (nicht im Lieferumfang enthalten) auf der Montagefläche... - Seite 21 Verlegen Sie die PTZ-Verbindungskabel, die für die Installation erforderlich sind. Ziehen Sie die Verbindungskabel durch die Wandhalterung, bevor Sie die Halterung installieren. Verwenden Sie die Wandhalterung als Vorlage, um den Montagebereich zu kennzeichnen. Sorgen Sie auf der Montagefläche für eine Kabeldurchführung für die Verbindungskabel.
- Seite 22 Montieren der PTZ-Kamera an die Wandhalterung So montieren Sie die PTZ-Kamera Belassen Sie die schützende Kunststoffauskleidung an ihrer Position, lösen Sie mit dem mitgelieferten Schraubenschlüssel die vier Sechskantschrauben, mit denen die Kuppelabdeckung befestigt ist. Entfernen Sie die Kuppelabdeckung. Entfernen und entsorgen Sie das Klebeband und den Schaumstoffring, die zum Schutz der PTZ-Kamera während des Transports dienen.
- Seite 23 Befestigen Sie die PTZ mit den drei Schrauben, die mit der Halterung geliefert werden, an der Wandhalterung. So montieren Sie die IR-PTZ-Kamera: Ziehen Sie die Verbindungskabel durch die Wandhalterung, bevor Sie die Halterung installieren. Installieren Sie die obere Basis an der Wandhalterung. Installationsanleitung...
- Seite 24 Klemmen Sie die IR-IP-PTZ-Kamera an die obere Basis. Verbinden Sie die IR-IP-PTZ-Sicherungsschnur wie unten gezeigt mit der IR-PTZ. In der Installations- anleitung für die Wandhalterung finden Sie den Sicherungsschnur-Typ. Verlegen Sie die Verbindungskabel zur PTZ-Kamera. Schließen Sie die entsprechenden Netzwerk-/Strom-/ RS-485-Kabel an.
-
Seite 25: Verwendung Der Kamera Mit Einem Interlogix-Nvr-, Hybrid
Benutzerhandbüchern. Verwenden der Kamera mit TruVision Navigator Für die Bedienung mit TruVision Navigator muss die Kamera an ein Interlogix-NVR oder Hybrid-DVR angeschlossen sein. Anweisungen zum Betrieb der Kamera mit TruVision Navigator entnehmen Sie bitte dem Benutzerhandbuch von TruVision Navigator. Installationsanleitung... -
Seite 26: Zugriff Auf Die Kamera Über Das Internet
Zugriff auf die Kamera über das Internet Mit dem Webbrowser können Sie über das Internet auf die Kamera zugreifen und diese steuern. Hinweis: Änderungen, die an der Konfiguration der Kamera vorgenommen werden, gelten nur für diese Kamera. Ändern Sie nach erfolgreicher Einrichtung das Administrator- passwort. -
Seite 27: Spezifikationen
Spezifikationen TruVision IP-PTZ-Kamera Elektrik Eingangsspannung 24 V AC Leistungsaufnahme Hi-PoE (Max. 60 W) Weitere Angaben Anschlüsse 24 V AC, Alarmeingang/-ausgang, RS-485, Ethernet RJ45-Anschluss, Audioeingang/-ausgang, 960H- Ausgang Betriebstemperatur -40 bis +65 °C Abmessungen 260,2 × 250,2 × 327,0 mm Gewicht 6 kg Gehäuseschutzart IP67, IK10 TruVision IR-IP-PTZ-Dome-Kamera... -
Seite 28: Definition Der Kontaktstifte
Betriebstemperatur -40 bis +65 °C Abmessungen 266,6 × 396,4 mm Gewicht 8 kg Gehäuseschutzart IP66, IK10 Definition der Kontaktstifte Es gibt acht Leitungen in einem UTP/STP-Standardkabel, und jede Leitung ist farbcodiert. Im Folgenden finden Sie die Kontaktstift-Zuordnung und -Farbe einer Verbindung mit nicht gekreuzten und Crossover-Kabeln: Abbildung 1: Patch-Kabel Weiß/Orange... - Seite 29 Abbildung 2: Crossover-Kabel Weiß/Orange Weiß/Orange Orange Orange Weiß-Grün Weiß-Grün Blau Blau Weiß/Blau Weiß/Blau Grün Grün Weiß/Braun Weiß/Braun Braun Braun Stellen Sie bitte sicher, dass Ihre angeschlossenen Kabel dieselbe Anschlusszuordnung und Farbe wie oben haben, bevor Sie die Kabel in Ihrem Netzwerk einsetzen. Installationsanleitung...
