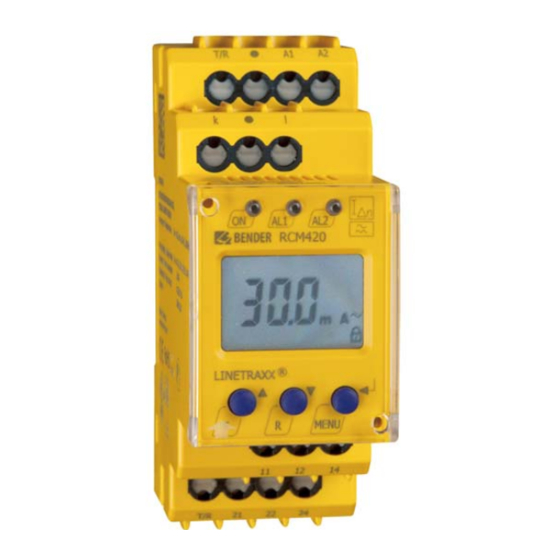

Bender RCM420 Handbuch

Differenzstrom-überwachungsgerät zur überwachung von ac-strömen in tn- und tt-systemen
Vorschau ausblenden Andere Handbücher für RCM420:
Inhaltsverzeichnis

Quicklinks

Handbuch
RCM420
Differenzstrom-Überwachungsgerät
zur Überwachung von AC-Strömen in TN- und TT-Systemen
Software: D240 V1.2x
RCM420_D00057_01_M_XXDE/06.2015
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bender RCM420

Inhaltszusammenfassung für Bender RCM420

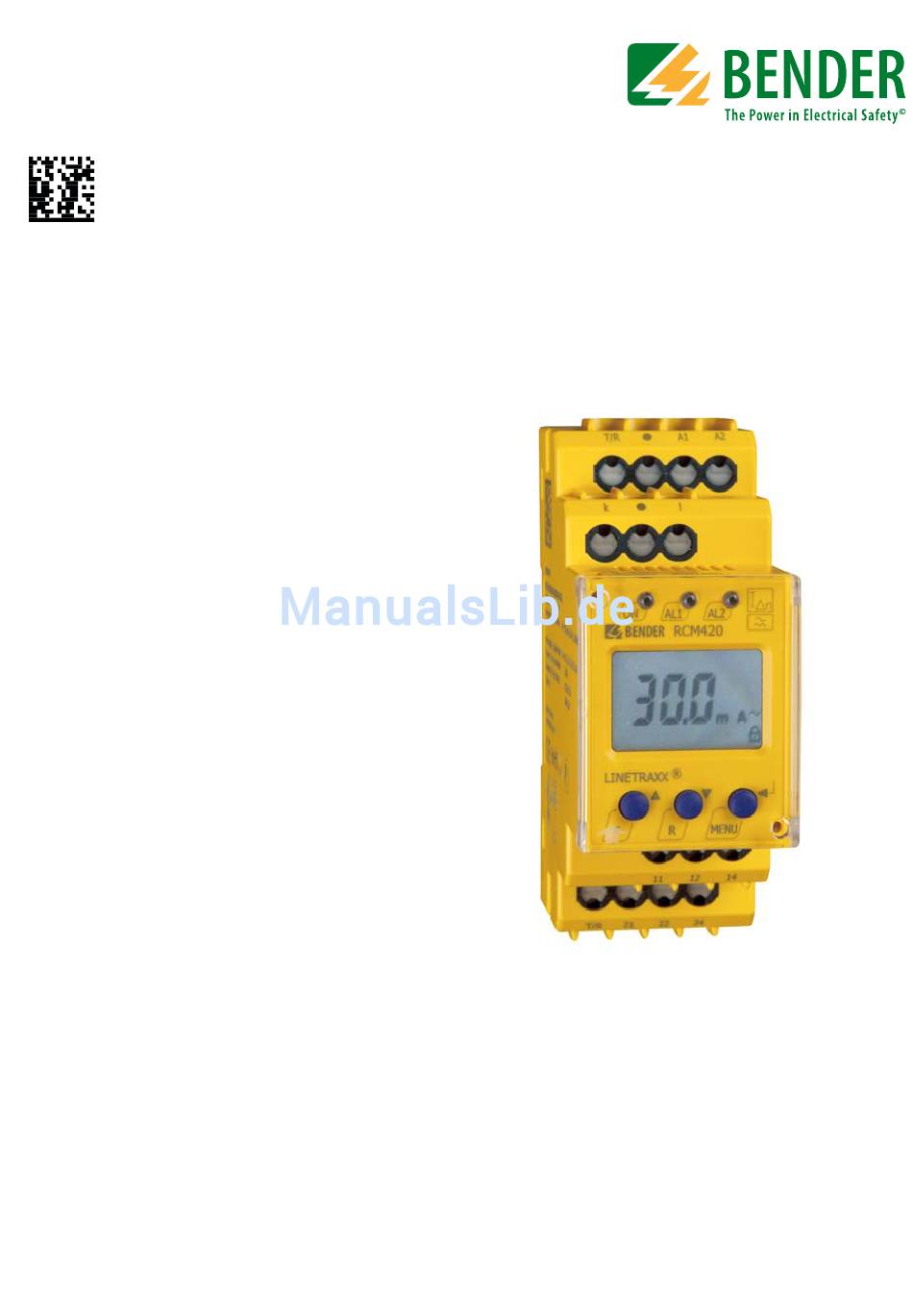

  • Seite 1 Handbuch RCM420 Differenzstrom-Überwachungsgerät zur Überwachung von AC-Strömen in TN- und TT-Systemen Software: D240 V1.2x RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 2: Änderungen Vorbehalten

    Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Diese Dokumentation effektiv nutzen ............5 Hinweise zur Benutzung ................5 Bestimmungsgemäße Verwendung ............6 Hinweise zur Werkseinstellung ..............6 2. Sicherheitshinweise ..................7 Sicherheitshinweise allgemein ..............7 Arbeiten an elektrischen Anlagen .............. 7 3. Funktion ......................9 Gerätemerkmale ....................
  • Seite 4 Inhaltsverzeichnis 4. Montage und Anschluss ................13 5. Bedienung und Einstellung ................. 17 Genutzte Display-Elemente ............... 17 Funktion der Bedienelemente ..............18 Menüstruktur ....................19 Display im Standard-Betrieb ..............21 Display im Menü-Betrieb ................22 5.5.1 Parameter abfragen und einstellen: Übersicht ........22 5.5.2 Umschalten von Überstrom- auf Unterstrombetrieb oder Fensterbetrieb ....................

  • Seite 5: Diese Dokumentation Effektiv Nutzen

    1. Diese Dokumentation effektiv nutzen 1.1 Hinweise zur Benutzung Dieses Handbuch richtet sich an Fachpersonal der Elektrotechnik und Elektronik! Um Ihnen das Verständnis und das Wiederfinden bestimmter Textstellen und Hinweise im Handbuch zu erleichtern, haben wir wichtige Hinweise und Infor- mationen mit Symbolen gekennzeichnet.

  • Seite 6: Bestimmungsgemäße Verwendung

    Diese Dokumentation effektiv nutzen 1.2 Bestimmungsgemäße Verwendung Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät RCM420 (Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in geerde- ten Systemen (TN/TT) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung ausgegeben werden soll, jedoch keine Abschaltung erfolgen darf.

  • Seite 7: Sicherheitshinweise

    2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben dieser Bedienungsanlei- tung die beiliegenden „Wichtigen sicherheitstechnischen Hinweise für Ben- der-Produkte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines   Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen.
  • Seite 8 Sicherheitshinweise RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 9: Funktion

    3. Funktion 3.1 Gerätemerkmale Wechsel- und pulsstromsensitives Differenzstrom-Überwachungsgerät   Typ A nach IEC 62020 Einstellbare Schalthysterese   Effektivwertmessung   Anlauf-, Ansprech- und Rückfallverzögerung   Messwertanzeige über multifunktionales LC-Display   Signalisierung von Alarmen über LEDs (AL1, AL2) und Wechsler (K1/K2) ...

  • Seite 10: Anschlussüberwachung

    Funktion Mit der Test-Taste T kann die Gerätefunktion geprüft werden. Die Gerätepara- metrierung erfolgt über das LC-Display und die frontseitigen Bedientasten und kann durch ein Passwort geschützt werden. 3.2.1 Anschlussüberwachung Die Anschlüsse zum Messstromwandler werden permanent überwacht. Im Fehlerfall schalten die Alarmrelais K1 / K2, die Alarm-LED AL1 / AL2 / ON blin- ken (Error Code E.01).

  • Seite 11: Funktionsstörung

    Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.2.7 Anzahl der Reload-Zyklen vorgeben Bei nur zeitweise auftretenden aber wiederkehrenden Fehlern im überwach- ten System und ausgeschaltetem Fehlerspeicher M würden die Alarm-Relais...

  • Seite 12: Rückfallverzögerung Off

    Funktion Besteht der Differenzstromfehler während der Ansprechverzögerung nicht weiter, entfällt die Signalisierung des Alarms. Rückfallverzögerung Nach Wegfall des Alarms und deaktivierter Fehlerspeicherung erlöschen die Alarm-LEDs und schalten die Alarm-Relais in ihren Ausgangszustand zurück. Mit Hilfe der Rückfallverzögerung (0…300 s) wird die Signalisierung des Alarmzustands für die eingestellte Dauer aufrechterhalten.

  • Seite 13: Montage Und Anschluss

    4. Montage und Anschluss Lebensgefahr durch elektrischen Strom! Montagebereich vor der Montage stets spannungsfrei schalten. Beachten Sie die Angaben zu Nennanschluss- und Speisespannung gemäß technischen Daten! Maßbild, Skizze für Schraubbefestigung, Federklemmenanschluss Die Frontplattenabdeckung ist an der mit einem Pfeil gekennzeichneten un- teren Seite aufzuklappen.
  • Seite 14 Montage und Anschluss 1. Montage auf Hutschiene: Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraub-Befestigung: Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, siehe Bestellinformation) mittels Werkzeug in eine über das Gehäuse hinaus ragende Position.
  • Seite 15 Montage und Anschluss Anschluss eines zusätzlichen kaskadierten Messstromwandlers Falls der Differenzstrom-Bereich von 10 A nicht ausreichen sollte, kann ein zu- sätzlicher Messstromwandler kaskadiert werden. Der Anschluss erfolgt wie in der nachfolgenden Skizze dargestellt. RCM420_D00057_01_M_XXDE/06.2015...
  • Seite 16 Übersetzungsverhältnis von X = 100 (500 A / 5 A). Das bedeutet beim kleins- ten einstellbaren Ansprechwert des RCM420 von 10 mA, dass auf der Primär- seite des verbraucherseitigen Wandlers ein Strom von 1 A gerade noch erfasst werden kann. Um den erfassbaren Wert auf 100 mA senken zu können, sind 10 Windungen des Anschlusskabels durch den RCM-seitigen Wandler zu füh-...

  • Seite 17: Bedienung Und Einstellung

    5. Bedienung und Einstellung 5.1 Genutzte Display-Elemente Nachfolgende Tabelle zeigt detailliert die Bedeutung der verwendeten Display-Elemente. Ele- Genutzte Display-Elemente Funktion ment Reload-Funktion bei Memory = off (L = I.) Übersetzungsfaktor für zweiten externen Messstromwandler Ansprechwert I in mA Δn2 (Alarm 2, Hauptwarnung) Ansprechwert I in % von I Δn1...

  • Seite 18: Funktion Der Bedienelemente

    Bedienung und Einstellung 5.2 Funktion der Bedienelemente Ele- Gerätefront Funktion ment leuchtet konstant: Betriebs-LED, blinkt: grün Systemfehler oder Störung der Anschlussüberwachung LED Alarm 1 leuchtet ( gelb): AL1, Ansprechwert 1 erreicht Δn1 LED Alarm 2 leuchtet (gelb): Ansprechwert 2 erreicht Δn2 13 mA 13 m A fließen durch den Mess-...

  • Seite 19: Menüstruktur

    Bedienung und Einstellung 5.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Ein- stellbarer Parameter. In der Spalte Menüpunkt wurde eine Display-nahe Dar- stellung verwendet. Über die Untermenüs r1, r2 können den ALARM-Relais K1, K 2 verschiedene ALARM-Kategorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion.
  • Seite 20 Bedienung und Einstellung Unter- Menü- Aktivie- Menü Einstellbarer Parameter menü punkt rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Bereichsumschaltung: I 12 Hoch (HI), Fensterfunktion (Gerätesteu- (In), Niedrig (Lo) erung) Übersetzungsverhältnis für zweiten externen Mess- stromwandler...

  • Seite 21: Display Im Standard-Betrieb

    Bedienung und Einstellung 5.4 Display im Standard-Betrieb In der Werkseinstellung wird der aktuell gemessene Differenzstrom ange- zeigt. Durch Betätigen der Aufwärts- oder Abwärts-Taste werden die aktuel- len Ansprechwerte I1 (Vorwarnung) und I2 (Alarm) angezeigt. Um zum Messwert zurückzukehren, betätigen Sie die Enter-Taste. Im Standard-Betrieb ist die Anzeige mittels Aufwärts- / Abwärts- Taste umschaltbar auf die aktuellen Ansprechwerte I1 und I2 .

  • Seite 22: Display Im Menü-Betrieb

    Bedienung und Einstellung 5.5 Display im Menü-Betrieb 5.5.1 Parameter abfragen und einstellen: Übersicht Menü- Einstellbarer Parameter punkt Ansprechwerte abfragen und einstellen: – Differenzstrom I2 (I ) (AL2) Δn2 – Differenzstrom I1 (I ) (AL1) Δn1 – Hysterese der Ansprechwerte: % Hys Fehlerspeicher und Alarm-Relais konfigurieren: –...
  • Seite 23 Bedienung und Einstellung Menü-Struktur RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 24: Umschalten Von Überstrom- Auf Unterstrombetrieb Oder Fensterbetrieb

    Bedienung und Einstellung Einstellen der Parameter Die nachfolgende Beschreibung geht davon aus, dass sich das Gerät im Stan- dard-Betrieb befindet und den gemessenen Differenzstrom anzeigt, siehe Seite 21. Beispielhaft wird die Änderung des Alarm-Ansprechwerts I1 (I ) beschrie- Δn1 ben. Vorausgesetzt wird, dass im Menü SEt/I12 der Bereich Überstrom (HI) ausgewählt ist (Werkseinstellung).

  • Seite 25: Ansprechwerte Für Überstrom Einstellen

    Bedienung und Einstellung 5.5.3 Ansprechwerte für Überstrom einstellen: - Ansprechwert I2 (Überstrom I Δn2 - Ansprechwert I1 (Überstrom I Δn1 - Hysterese (Hys) der Ansprechwerte I Δn1 Δn2 Ansprechwert I2 erhöhen (Alarm Überstrom) Ansprechwert I1 erhöhen (Vorwarnung Überstrom) Ansprechwert Hysterese einstellen RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 26: Fehlerspeicher U. Arbeitsweise Der Alarm-Relais Einstellen

    Bedienung und Einstellung 5.5.4 Fehlerspeicher u. Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher auf den Modus con umstellen Alarm-Relais K1 auf Arbeitsstrom-Betrieb (n.o.) einstellen Anzahl der Reload-Zyklen einstellen RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 27: Alarm-Kategorien Den Alarm-Relais Zuordnen

    Bedienung und Einstellung 5.5.5 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Überstrom-, Unterstrom- und geräteeigene Fehler des Differenzstrom-Überwachungsgeräts zugeordnet werden. Ab Werk signalisieren K1 und K2 Vorwarnung und Alarm bei Über- strom und geräteeigenem Fehler. Alarm-Relais K1: Kategorie Gerätefehler deaktivieren Alarm-Relais K1: Kategorie Ansprechwert I1 deaktivieren RCM420_D00057_01_M_XXDE/06.2015...
  • Seite 28 Bedienung und Einstellung Alarm-Relais K1: Kategorie Ansprechwert I2 aktivieren Alarm-Relais K1: Kategorie „Alarm durch Gerätetest“ deaktivieren Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den be- treffenden Wechsler! Ein Alarm wird nur noch durch die jeweilige Alarm-LED (AL1/AL2) angezeigt! RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 29: Verzögerungszeiten Einstellen

    Bedienung und Einstellung 5.5.6 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: Ansprechverzögerung t (0…10 s) für K1, sowie t (0…10 s) für K2   Anlaufverzögerung t (0…10 s) beim Gerätestart   gemeinsame Rückfallverzögerung t (0…300 s) für K1, K2. Die Einstel- ...

  • Seite 30: Von Überstrom-Betrieb Auf Fensterbetrieb Wechseln

    Bedienung und Einstellung 5.5.7 Von Überstrom-Betrieb auf Fensterbetrieb wechseln Mit diesem Menüpunkt wählen Sie aus, ob die Ansprechwerte des Geräts für den Überstrom- (HI) oder den Unterstrom-Betrieb (Lo) gelten. Als dritte Mög- lichkeit kann der Fensterbetrieb (In) ausgewählt werden. 5.5.8 Korrekturfaktor für zusätzlichen kaskadierten Messstrom- wandler einstellen Werkseinstellung ohne kaskadierten Wandler: n = 1.

  • Seite 31: Werkseinstellung Und Passwort-Schutz

    Bedienung und Einstellung 5.5.9 Werkseinstellung und Passwort-Schutz Mit Hilfe dieses Menüs können Sie den Passwort-Schutz einschalten, das Pass- wort ändern oder den Passwort-Schutz abschalten. Außerdem können Sie das Gerät auf die Werkseinstellungen zurücksetzen. a) Passwortschutz aktivieren b) Passwort ändern RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 32: Werkseinstellung Wiederherstellen

    Bedienung und Einstellung c) Passwortschutz deaktivieren 5.5.10 Werkseinstellung wiederherstellen RCM420_D00057_01_M_XXDE/06.2015...

  • Seite 33: Abfrage Von Geräteinformationen

    Bedienung und Einstellung 5.5.11 Abfrage von Geräteinformationen Hiermit fragen Sie die Software-Version (1.xx) ab. Die Daten werden nach Start dieser Funktion als Laufband eingeblendet. Nach Durchlauf der Routine kön- nen Sie mit den Aufwärts-/Abwärts-Tasten einzelne Datenabschnitte auswäh- len. 5.5.12 Abfrage des Historienspeichers Der Historienspeicher wird über das Menü...

  • Seite 34: Inbetriebnahme

    Bedienung und Einstellung 5.6 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Differenz- strom-Überwachungsgeräts zu überprüfen. Werkseinstellung Ansprechwert Überstrom I1 (Vorwarnung) 15 mA (50 % von I2) Ansprechwert Überstrom I2 (Alarm) 30 mA Hysterese: 15 % Fehlerspeicher M: aktiviert (on) Arbeitsweise K1/K2 Ruhestrom-Betrieb (n.c.) Anlaufverzögerung:...

  • Seite 35: Technische Daten

    6. Technische Daten 6.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 RCM420-D-1: Bemessungsspannung ........................100 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................2,5 kV RCM420-D-2: Bemessungsspannung ........................250 V Überspannungskategorie/ Verschmutzungsgrad ................III/3 Bemessungs-Stoßspannung ......................4 kV...
  • Seite 36 ........................0…10 m Schirmleitung ≥ 0,75 mm ........................... 0…40 m Empfohlene Leitung (geschirmt, Schirm einseitig an Klemme l des RCM420 und nicht erden) ......... J-Y(St)Y min. 2 x 0,8 Anschluss ............................Schraubklemmen Anzeigen, Speicher Anzeigebereich Messwert ........................3 mA…16 A Anzeigeabweichung vom Messwert ....................
  • Seite 37 Technische Daten Schaltglieder Schaltglieder ............................2 x 1 Wechsler Arbeitsweise ....................Ruhestrom/Arbeitsstrom (Ruhestrom)* Elektrische Lebensdauer bei Bemessungsbedingungen ............... 10000 Schaltspiele Kontaktdaten nach IEC 60947-5-1: Gebrauchskategorie AC-13 AC-14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung ........... 230 V...230 V .....24 V ..110 V ..220 V Bemessungsbetriebsspannung UL........
  • Seite 38 Technische Daten Anschlussart..........................Federklemmen Anschlussvermögen: Starr .......................... 0,2…2,5 mm ( AWG 24…14) Flexibel ohne Aderendhülse ..................0,2…2,5 mm (AWG 24…14) Flexibel mit Aderendhülse ..................0,2…1,5 mm ( AWG 24…16) Abisolierlänge ..............................10 mm Öffnungskraft ................................50 N Testöffnung, Durchmesser ..........................2,1 mm Sonstiges Betriebsart ..............................

  • Seite 39: Bestellangaben

    Technische Daten 6.2 Bestellangaben RCM420-D-1 RCM420-D-2 Ansprechbereich Δ 10 mA…10 A 10 mA…10 A Bemessungsfrequenz 42…2000 Hz 42…2000 Hz Serie W…, WR…, Messstromwandler Serie W…, WR…, WS… WS… DC 70…300 V / DC 9,6 V…94 V / Versorgungsspg. AC 42…460 Hz, AC 42…460 Hz, 16…72 V...

  • Seite 40: Fehlercodes

    Technische Daten Zubehör RCM420 Montageclip für Schraubmontage (1 Stück je Gerät)................B 9806 0008 Zubehör Messstromwandler Schnappbefestigung für Hutschiene: W20… /W35… .................B 9808 0501 Schnappbefestigung für Hutschiene: W60 ....................B 9808 0502 6.2.1 Fehlercodes Sollte wider Erwarten ein Gerätefehler auftreten, erscheinen im Display Fehlercodes.

  • Seite 41: Index

    INDEX Display im Standard-Betrieb 21 Einstellbare Parameter, Liste 19 Anlaufverzögerung t 11 Enter-Taste 18 Anschluss eines zusätzlichen kaskadierten Messstromwandlers 15 Anschlussplan 14 Fehlercodes 40 Ansprechverzögerung ton 11 Fensterbetrieb 30 Ansprechwerte einstellen Funktionsbeschreibung 9 - Hysterese 25 Funktionsstörung 11 - Überstrom (> I) 25 Anzahl der Reload-Zyklen einstellen 26 Arbeiten an elektrischen Anlagen 7 Genutzte Display-Elemente 17...
  • Seite 42 Rückfallverzögerung toff 12 Menü - AL (Ansprechwerte) 19 Selbsttest, automatisch 10 - HiS (Historienspeicher für ersten Selbsttest, manuell 10 Alarmwert) 20 - InF (Hard- und Software-Version) 20 - out (Ausgabesteuerung) 19 Technische Daten 35 - Set (Gerätesteuerung 20 Test-Taste 18 - t (Zeitsteuerung) 20 Menübetrieb starten 18 Menüstruktur, Übersicht 19...
  • Seite 44 Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401 807-0 Fax: +49 6401 807-259 E-Mail: info@bender.de www.bender.de Fotos: Bender Archiv...
