Produktbeschreibung

4.1 Brenneraufbau

1
21
25
24
23
22
21

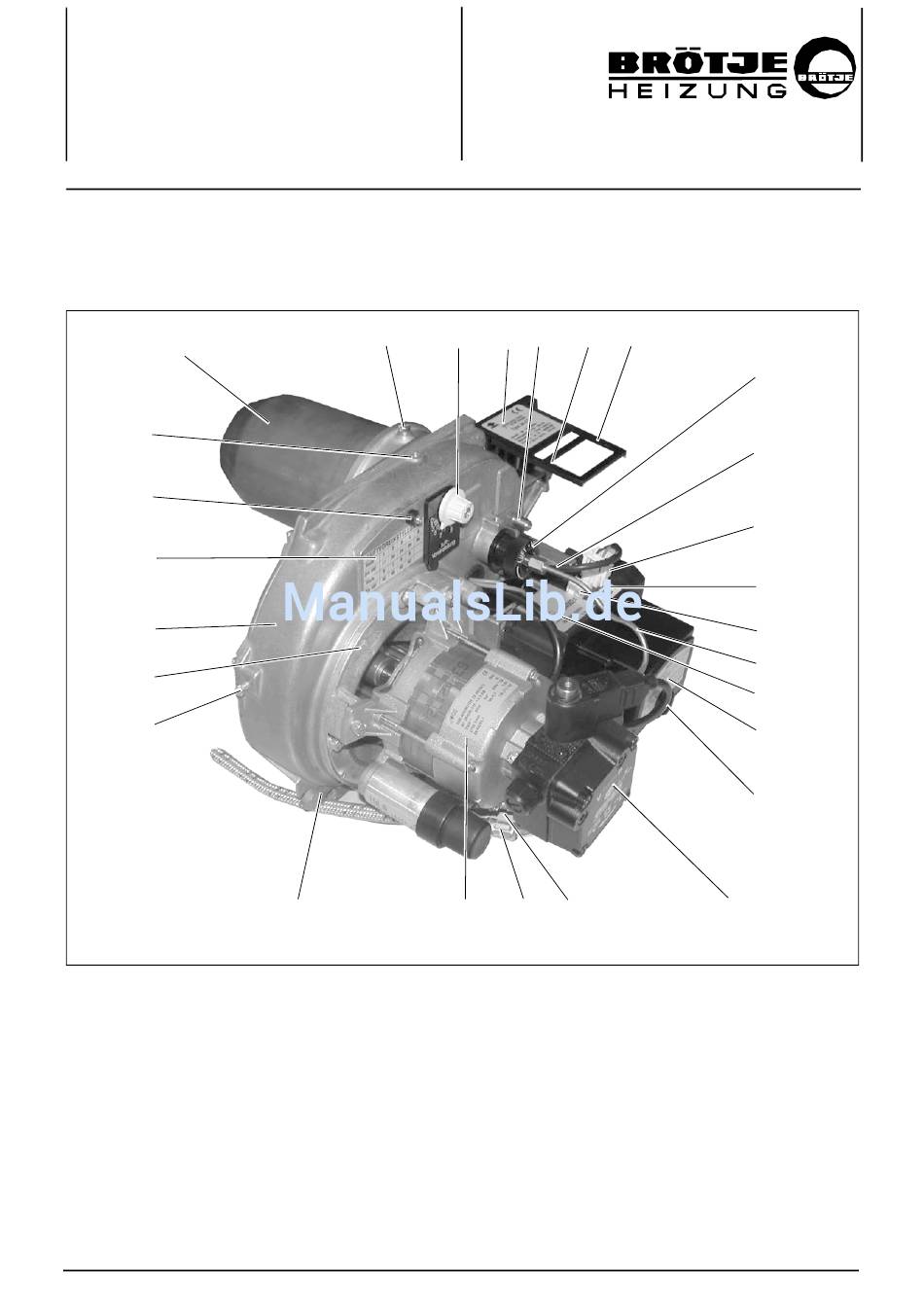

Abb. 4.1: Jet 4.5
1 Mischrohr
2 Befestigungsschraube des Mischrohres
3 Luftvoreinstellung
4 Typenschild des Brenners
5 Messstelle Gebläsedruck
6 Einbauplatz für Betriebsstundenzähler
7 Lufteinstellmutter
8 Flammenfühler
9 Elt.-Anschluss Brenner (7-poliges DIN-Buchsenteil) Luft-
einstellmutter
10 Elektroeinheit
11 Anschlussbuchse für Betriebsstundenzähler Elt.-An-
schluss Zündtransformator
12 Ölleitung
79487503_Produktbeschreibung_JET_45.fmJet 4.5
2 3
20 19
4 Produktbeschreibung
5 21 6
4
18 17
13 Typenschild der Elektroeinheit
14 Steuergerät
15 Entstörtaste des Steuergerätes
16 Brennstoffpumpe
17 Saugschlauch für Brennstoff
18 Rücklaufschlauch für Brennstoff
19 Brennermotor
20 Haltevorrichtung für Brennstoffschläuche
21 Befestigungsschraube für die Brennerhaube (3 Stück)
22 Luftleitdüse
23 Brennergehäuse
24 Tabelle zur Luftvoreinstellung
25 Luftklappe mit Nullabschluss
7
8
9
10
11
12
13
14
15
16
