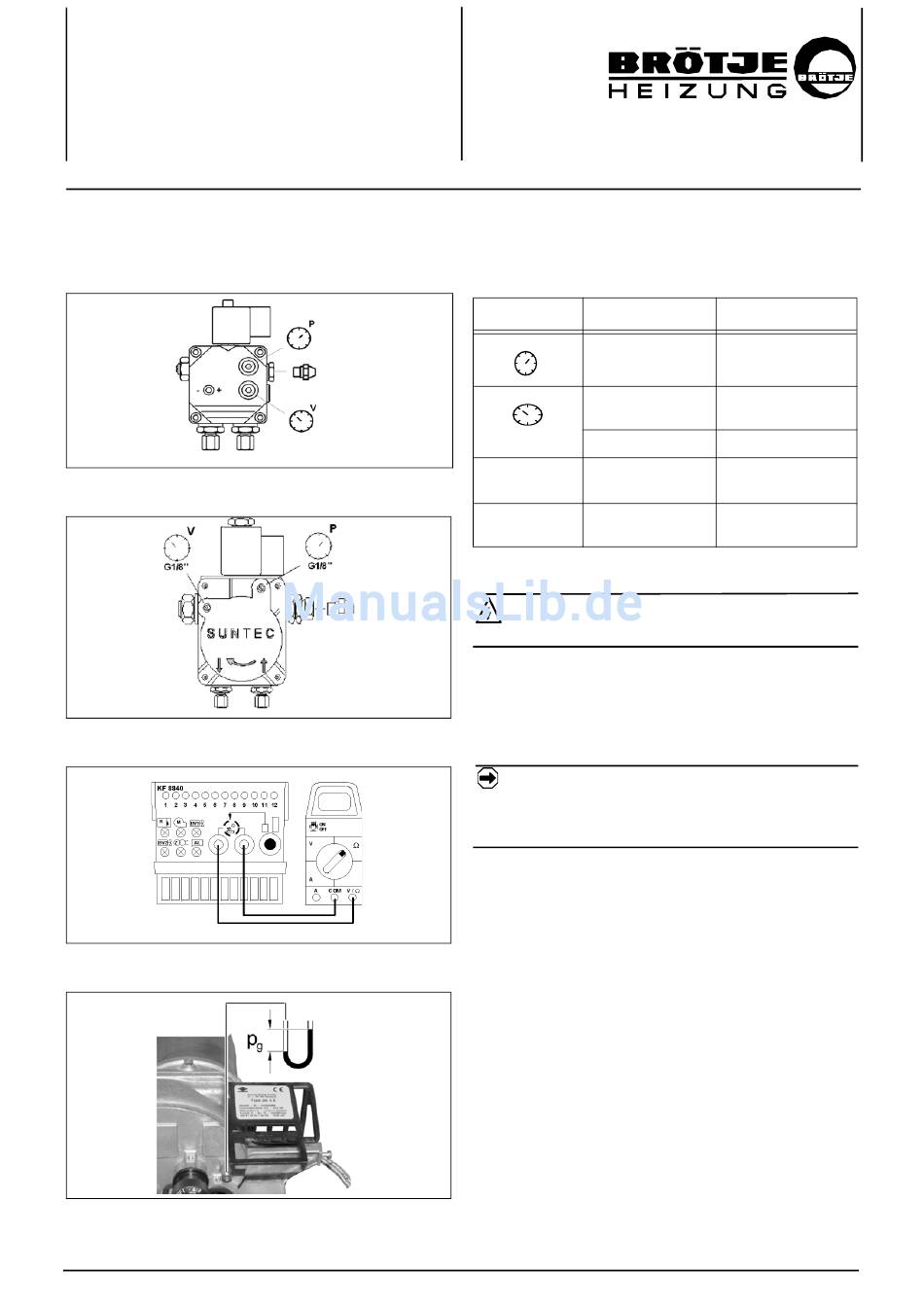

5.9 Messgeräte und elektrischer Anschluss
Messgeräte anschließen
Abb. 5.18: Manometer Typ BFP 21L3 LE
Abb. 5.19: Manometer Typ ALE 35 C
Abb. 5.20: Widerstandsmessgerät
Abb. 5.21: U-Rohr-Manometer
79487503_Inbetriebnahme_JET_45.fmJet 4.5
Übersicht Messgeräte
Messstelle
Messgröße
Pumpendruck
P
Saugdruck
V
(Vakuum)
Zulaufdruck >0,6 bar
(s. Abb. 5.21)
Gebläsedruck
p
(s. Abb. 5.20)
Betriebswiderstand
Flammenfühler
Elektrischen Anschluss herstellen
Gefahr
Anlage spannungsfrei schalten!
1. Um den elektrischen Anschluss herzustellen, Stecker des
Wärmeerzeugers in das Buchsenteil (X1) am Brenner ein-
stecken.
Sollte der vorhandene Wärmeerzeuger keinen nach DIN
4791 genormten Anschluss besitzen, Anschluss nach gel-
tendem Schaltplan vornehmen.
Hinweis
Um die Brennerfunktionen zu ermöglichen, vor dem
nächsten Arbeitsschritt die Spannungsversorgung wie-
der herstellen.
5 Inbetriebnahme
Messbereich
0 - 16 bar
-1,0 - +0,6 bar
0 - 4 bar
ca. 0-30 mbar
g
(s. Kap. 5.12)
17
