Produktbeschreibung
•

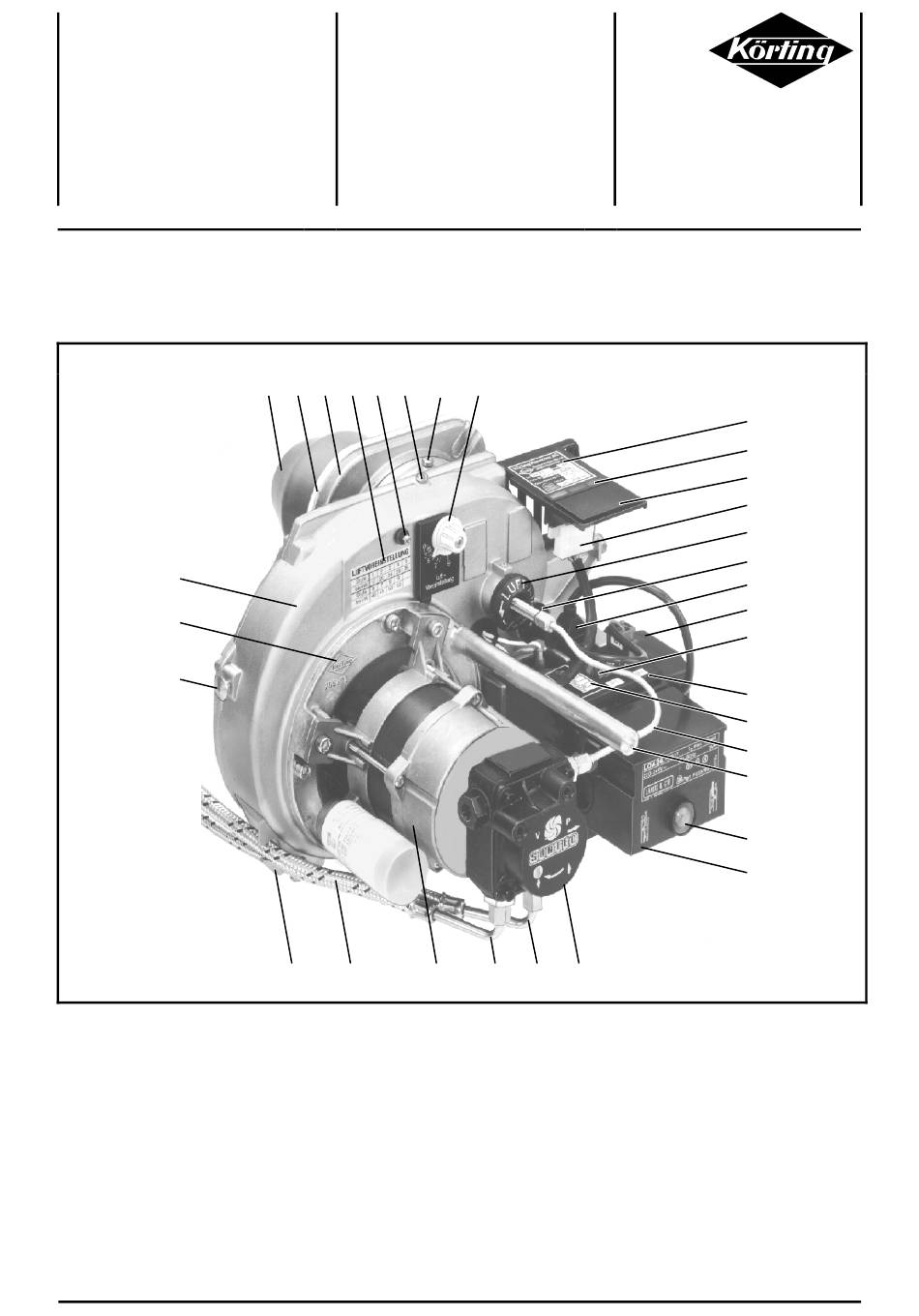

Brenneraufbau
Produktbeschreibung
Brenneraufbau
32
31
30
1 Mischrohr
2 Kesseldichtung
3 Kesselflansch mit Schwenkarm
4 Tabelle zur Luftvoreinstellung
5 Luftklappe mit Nullabschluß
6 Meßstelle Gebläsedruck
7 Befestigungsschraube des
Mischrohres
8 Luftvoreinstellung
9 Typenschild des Brenners
10 Meldeleuchtenkombination
11 Einbauplatz für Betriebsstunden-
zähler
1 2 3
4
5
6
29
28
27
12 Elt.-Anschluß für Meldeleuchten-
kombination
13 Lufteinstellmutter
14 Flammenfühler
15 Elt.-Anschluß Zündtransformator
16 Elt.-Anschluß Brenner
(7-poliges DIN-Buchsenteil)
17 Anschlußbuchse für Betriebs-
stundenzähler
18 Elektroeinheit
19 Typenschild der Elektroeinheit
20 Ölleitung
21 Zentralbefestigungsschraube für
die Brennerhaube
7
8
26
25
24
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
22 Entstörtaste des Steuergerätes
23 Steuergerät
24 Ölpumpe
25 Saugleitung
26 Rücklaufleitung
27 Brennermotor
28 Ölschläuche
29 Haltevorrichtung für Ölschläuche
30 Führungsstift für Brennerhaube
(gesamt 2 Stück)
31 Luftleitdüse
32 Brennergehäuse
794804.04
5
JET 4.5
