5 Inbetriebnahme
Definitionen und Hinweise zur Rohrleitungsdimen-
sionierung
Die Saug- und Zulaufhöhen entsprechen immer der Höhendif-
ferenz zwischen oberem Flüssigkeitsspiegel im Lagerbehälter
und der horizontalen Mittelachse der Brennstoffpumpe. Die
Saug- und Zulaufhöhen sind damit nicht konstant.
Bei der Rohrleitungsdimensionierung ist folgendes zu beach-
ten:
• der ungünstigste Fall der Behälterfüllung (Abstand Fußventil -
Brennstoffpumpe).
• der maßgebliche Massenstrom
• 1-Strang: Düsenleistung
• 2-Strang: max. Förderleistung der Brennstoffpumpe
Bei fehlerhafter Auslegung der Rohrleitungen kann ein stö-
rungsfreier Brennerbetrieb nicht gewährleistet werden.
Hinweis
Um einen störungsfreien Betrieb zu gewährleisten, darf
die maximale Saughöhe von 4 m nicht überschritten wer-
den.
Bei Inbetriebnahme ist sicherzustellen, dass Ölleitung
und Ölfilter gefüllt sind.
2-Strang- und 1-Strang-Systeme

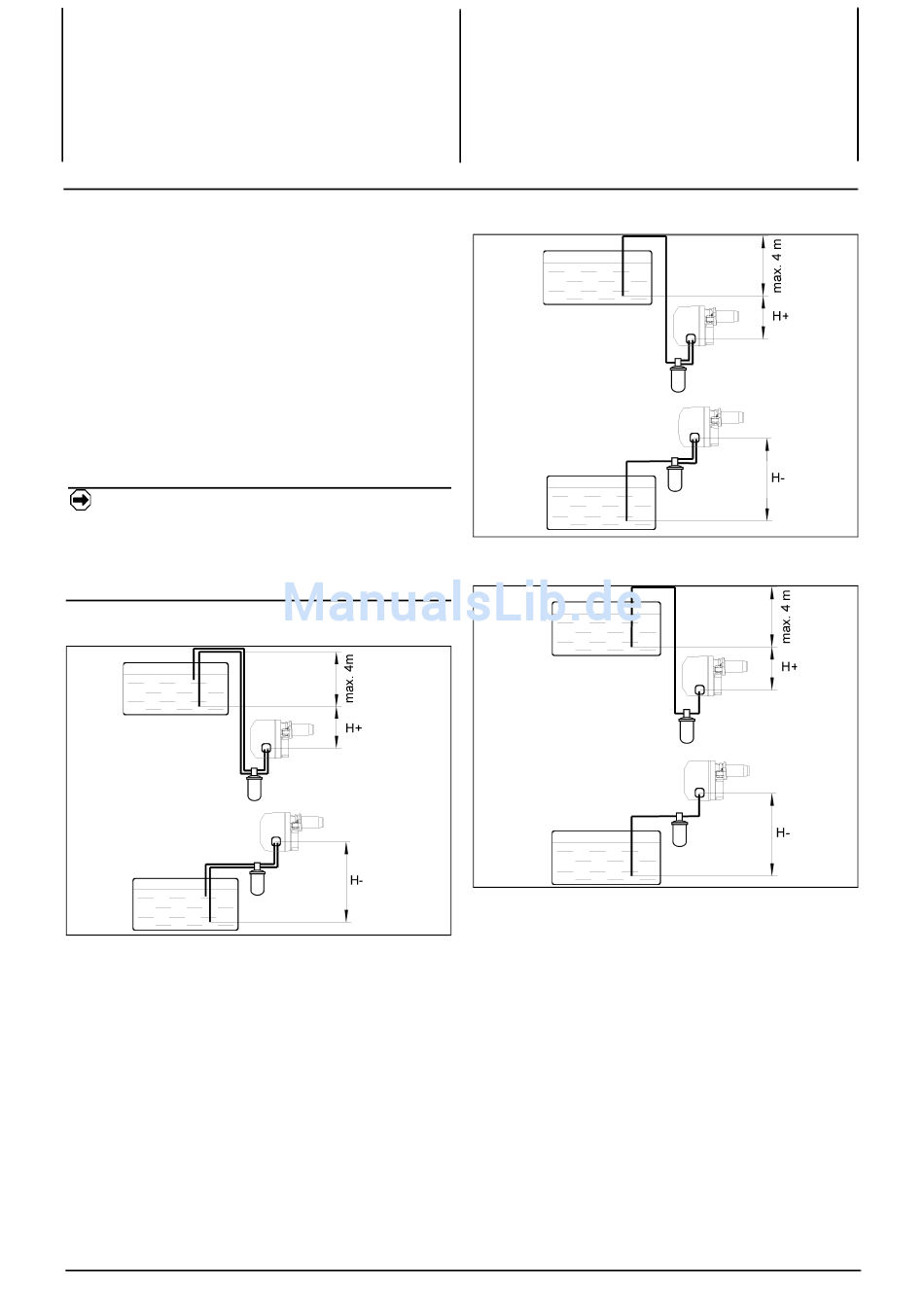

Abb. 5.3: 2-Strang-System
10
Abb. 5.4: 1-Strang-System mit Rücklaufzuführung
Abb. 5.5: 1-Strang-System ohne Rücklaufzuführung
