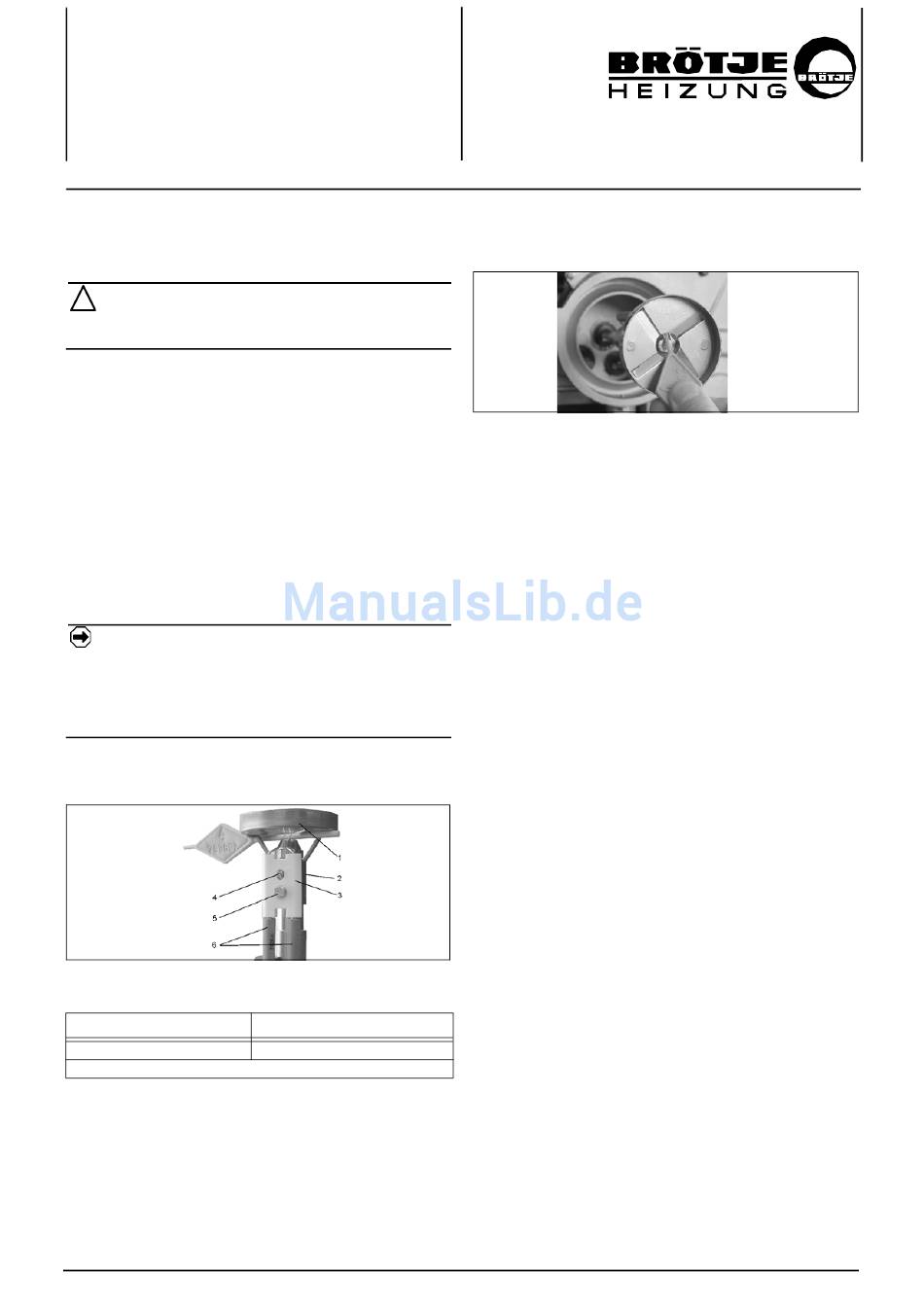

5.7 Einstellen der Mischeinrichtung

DS-Maß und Zündelektroden einstellen
Achtung
Die Abstandslehre muss in den Bereichen zwischen den
Stauscheibenflügeln angesetzt werden.
1. Zylinderschraube (5) lösen.
2. Stauscheibe (1) mit dem Zündelektrodenblock (3) auf den
Düsenstockvorwärmer (2) aufsetzen.
3. DS-Maß zwischen Düse und Stauscheibe gemäß Abbil-
dung einstellen.
4. Gewindestift (4) anziehen.
5. Zündelektrodenstecker (6) aufstecken.
6. Zündelektrodenblock (3) in Längsrichtung verschieben.
Mit dieser Bewegungsrichtung sind die Zündelektroden so
zu justieren, dass kein Überzünden gegen Düse oder Stau-
scheibe erfolgen kann.
7. Zylinderschraube (5) anziehen.
8. Abstand der Zündelektrodenspitzen mit der Abstandslehre
kontrollieren.
Hinweis
Der Abstand der Zündelektrodenspitzen ist in Ordnung,
wenn sich die Abstandslehre leicht klemmend zwischen
den Elektrodenspitzen durchführen lässt.
Der Abstand der Zündelektrodenspitzen darf 2,5 mm
nicht über- und 2,0 mm nicht unterschreiten.
9. Gehäusehälften fügen und die Schnellverschlussschrau-
ben anziehen.
Abb. 5.13: DS-Maß
Sprühwinkel
45° +60°
* Abstand Vorderkante Düse - Stauscheibe
79487503_Inbetriebnahme_JET_45.fmJet 4.5
Abb. 5.14: Abstand Zündelektroden
DS-Maß*
4 mm
