Arbeitsfeld; Brennermaße - KORTING JET 4.5 Montage- Und Betriebsanleitung

7.1 Arbeitsfeld

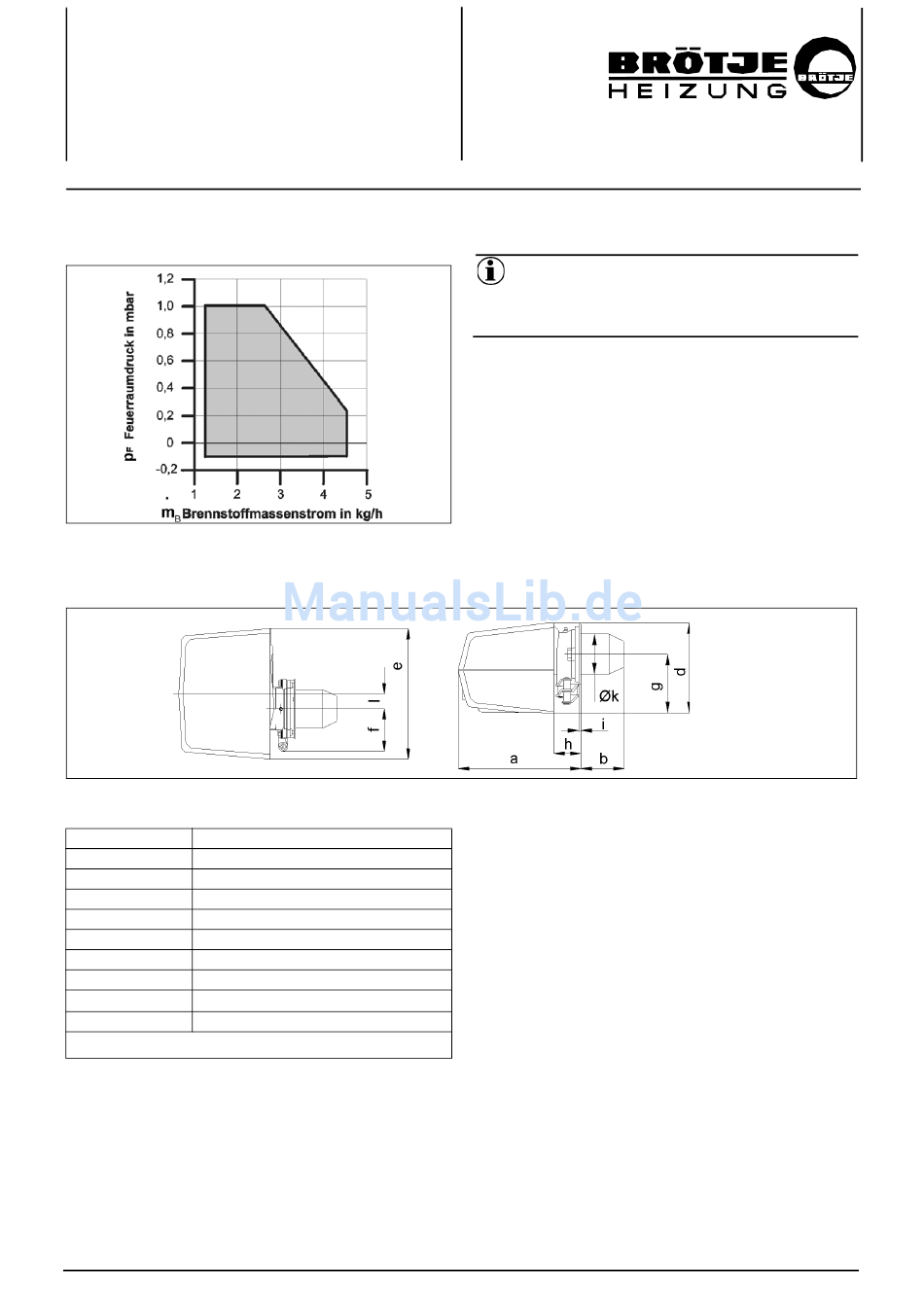

Abb. 7.24: Arbeitsfeld Jet 4.5
7.2 Brennermaße
Abb. 7.25: Brennermaße
a
b
d
e
f
g
h
i
Ø
k
l
Maße in mm
79487503_TechnDaten_JET_45.fm Jet 4.5
305
128
225
342
110
147
67
5
100
40
7 Technische Daten
Information
Das dargestellte Arbeitsfeld entspricht den bei der Bau-
musterprüfung nach DIN EN 267 ermittelten Nettower-
ten.
23
