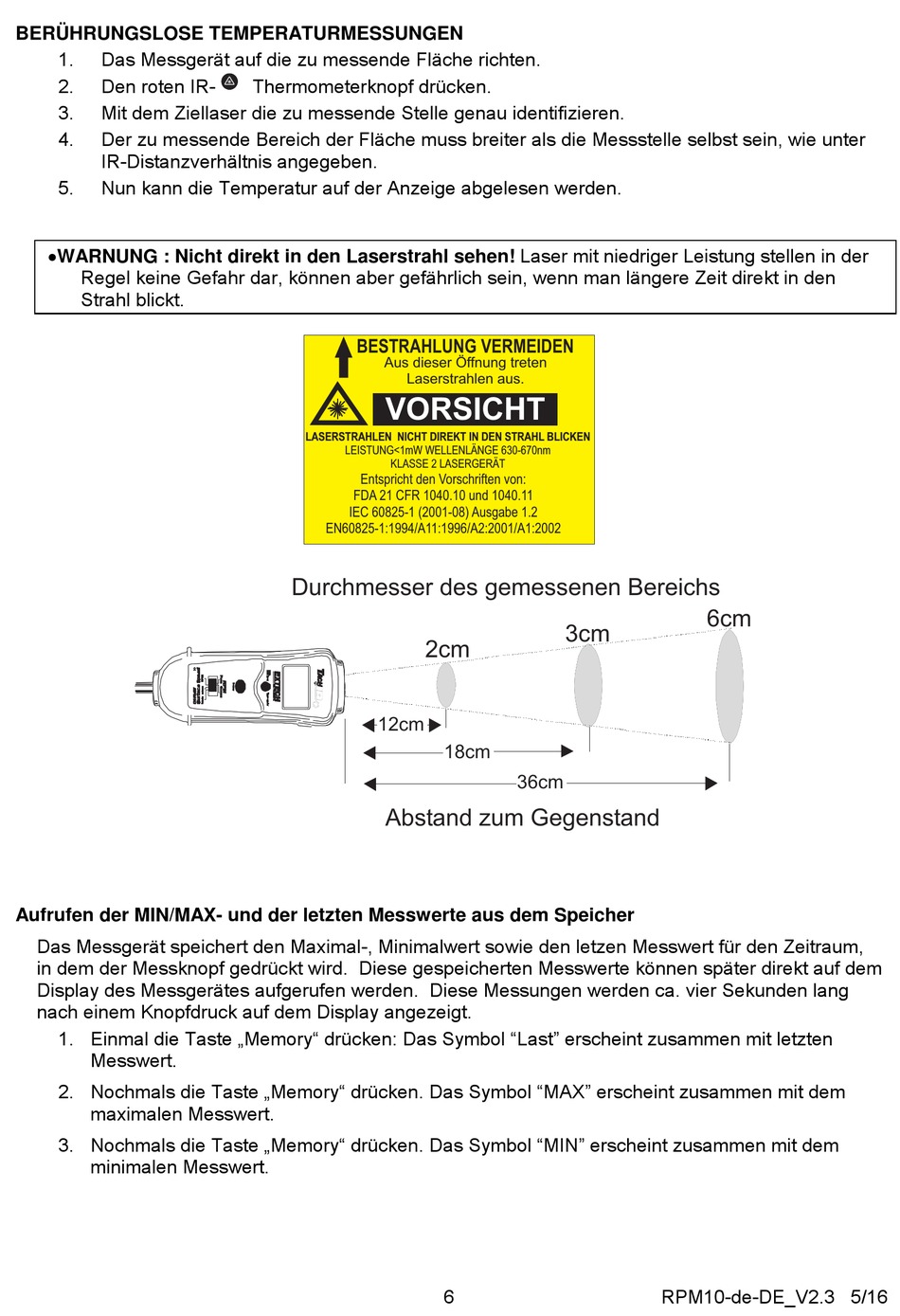

BERÜHRUNGSLOSE TEMPERATURMESSUNGEN
1.
Das Messgerät auf die zu messende Fläche richten.
2.
Den roten IR-
3.
Mit dem Ziellaser die zu messende Stelle genau identifizieren.
4.
Der zu messende Bereich der Fläche muss breiter als die Messstelle selbst sein, wie unter
IR-Distanzverhältnis angegeben.
5.
Nun kann die Temperatur auf der Anzeige abgelesen werden.
WARNUNG : Nicht direkt in den Laserstrahl sehen! Laser mit niedriger Leistung stellen in der
Regel keine Gefahr dar, können aber gefährlich sein, wenn man längere Zeit direkt in den
Strahl blickt.
Aufrufen der MIN/MAX- und der letzten Messwerte aus dem Speicher
Das Messgerät speichert den Maximal-, Minimalwert sowie den letzen Messwert für den Zeitraum,
in dem der Messknopf gedrückt wird. Diese gespeicherten Messwerte können später direkt auf dem
Display des Messgerätes aufgerufen werden. Diese Messungen werden ca. vier Sekunden lang
nach einem Knopfdruck auf dem Display angezeigt.
1. Einmal die Taste „Memory" drücken: Das Symbol "Last" erscheint zusammen mit letzten
Messwert.
2. Nochmals die Taste „Memory" drücken. Das Symbol "MAX" erscheint zusammen mit dem
maximalen Messwert.
3. Nochmals die Taste „Memory" drücken. Das Symbol "MIN" erscheint zusammen mit dem
minimalen Messwert.
Thermometerknopf drücken.
BESTRAHLUNG VERMEIDEN
Aus dieser Öffnung treten
Laserstrahlen aus.
VORSICHT
LASERSTRAHLEN NICHT DIREKT IN DEN STRAHL BLICKEN
LEISTUNG<1mW WELLENLÄNGE 630-670nm
KLASSE 2 LASERGERÄT
Entspricht den Vorschriften von:
FDA 21 CFR 1040.10 und 1040.11
IEC 60825-1 (2001-08) Ausgabe 1.2
EN60825-1:1994/A11:1996/A2:2001/A1:2002
Durchmesser des gemessenen Bereichs
12cm
Abstand zum Gegenstand
3cm
2cm
18cm
36cm
6
6cm
RPM10-de-DE_V2.3 5/16
