Inhaltszusammenfassung für Extech Instruments True RMS 1000 A

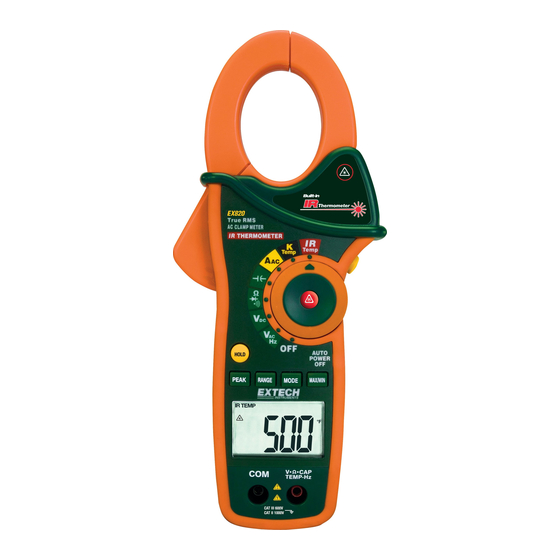

- Seite 1 Benutzerhandbuch Extech EX830 True RMS 1000 A Messzange mit IR Thermometer...
-
Seite 2: Internationale Sicherheitssymbole
Einführung Wir gratulieren Ihnen zum Erwerb der Extech EX830 True RMS 1000A Messzange. Dieses Messgerät misst Wechsel- Gleichspannungen, Widerstand, Kapazität, Frequenz, Diodenprüfung, Stromdurchgang, Typ K Wärmefühler-Temperatur sowie kontaktfreie IR- Temperatur. Sicherheit Internationale Sicherheitssymbole Dieses Symbol in Kombination mit einem anderen Symbol oder Endgerät weist darauf hin, dass der Nutzer für weitere Ausführungen im Benutzerhandbuch nachschlagen sollte. - Seite 3 VORSICHT Unsachgemäßer Gebrauch dieses Messgerätes kann in Beschädigungen, elektrischem Schlag, Verletzungen oder Tod resultieren. Lesen und verstehen Sie diese Anleitung, bevor Sie das Messgerät einsetzen. Nehmen Sie immer die Messfühler vom Gerät, bevor Sie Batterien oder Sicherungen austauschen. ...
-
Seite 4: Beschreibung Des Messgeräts
Beschreibung Beschreibung des Messgeräts Stromzange Zangen-Abzugshebel Data Hold-Taste Modus Spitzenwert Messbereich DCA ZERO-Taste (nur EX830) MIN/MAX Hintergrundbeleuchtete LCD-Anzeige 10. Eingangsbuchsen für die Messfühler 11. IR Thermometer und Laserpointer (Rückseite) 12. Knopf für die Hintergrundbeleuchtung 13. Knopf für den Laserpointer 14. Funktionsschalter Beschreibung der Bildschirmzeichen HOLD Messwert Hold... -
Seite 5: Bedienungshinweise
Bedienungshinweise HINWEISE: Lesen und verstehen Sie vor der Nutzung des Geräts alle Warn- und Sicherheitsanweisungen dieses Benutzerhandbuches. Schalten Sie bei Nichtbenutzung des Geräts den Funktionsschalter auf die OFF-Position. Wechselstrommessung (AC) WARNUNG: Überprüfen Sie vor Durchführung einer Stromzangen-Messung, dass die Testspitzen nicht mit dem Messgerät verbunden sind. -
Seite 6: Widerstandsmessung
Widerstandsmessung Hinweis: Nehmen Sie das Gerät vom Strom, bevor Sie mit der Widerstandsmessung beginnen. Stecken Sie den schwarzen Messfühler in die negative COM-Buchse und den roten Messfühler in die positive -Buchse. Setzen Sie den Funktionsschalter auf die Position. Halten Sie die Spitzen der Messfühler an den Stromkreislauf oder an Teile, welche getestet werden sollen. -
Seite 7: Typ K Temperaturmessung
Typ K Temperaturmessung Setzen Sie den Funktionsschalter auf die K Temp Position. Stecken Sie den Temperaturfühler in die negative COM Buchse und die positive TEMP Buchse; achten Sie auf korrekte Polarität. Halten Sie die Spitze des Temperaturfühlers an das zu messende Gerät. Drücken Sie während der Messung den Fühler solange an eine Stelle, bis sich der Messwert stabilisiert. -
Seite 8: Kontaktfreie Infrarot Temperaturmessung
Kontaktfreie Infrarot Temperaturmessung Setzen Sie den Funktionsschalter auf die IR Temp Position. Zielen Sie mit dem Infrarotsensor (auf der Rückseite des Geräts) auf die zu messende Oberfläche. Drücken Sie den Knopf in der Mitte des rotierenden Funktionsschalters zum Anschalten des Lasers sowie zur Identifizierung des Messpunkts auf der zu messenden Oberfläche. -
Seite 9: Lcd Hintergrundlicht - Knopf
Messwert Hold Zum Fixieren der LCD-Ergebnisse drücken Sie den HOLD Knopf. Bei Aktivierung von Messwert HOLD erscheint das HOLD Zeichen auf dem Bildschirm. Drücken Sie den HOLD Knopf erneut, um zu normaler Bedienung zurückzukehren. Peak Hold Die Peak Hold Funktion erfasst die Spitzenwerte von AC oder DC Spannung / Strom. Das Messgerät kann negative oder positive Spitzenwerte bei einer Dauer von 1 Millisekunde erfassen. -
Seite 10: Wartung
Wartung WARNUNG: Zur Vermeidung eines elektrischen Schlages sollten Sie vor dem Öffnen des Gehäuses das Gerät immer zunächst vom Hauptstrom trennen, die Testfühler von den Eingangsbuchen entfernen und das Gerät auf OFF schalten. Benutzen Sie das Gerät niemals mit geöffnetem Gehäuse. Reinigung und Lagerung Wischen Sie das Batteriefach regelmäßig mit einem feuchten Lappen unter Einsatz eines milden Reinigers ab;... -
Seite 11: Technische Daten
Technische Daten Funktion Bereich und Auflösung Genauigkeit (% der Messung + Ziffern) AC Strom 400,0 AAC ± (2,5% + 8d) 50/60 Hz 1000 AAC ± (2,8% + 5d) 400,0 AAC ± (2,5% + 5d) DC Strom 1000 AAC ± (2,8% + 5d) 400,0 mVAC ±... - Seite 12 Funktion Bereich und Auflösung Genauigkeit (% der Messung + Ziffern) -4 bis 1400 ± (3%rdg + 9 Temperatur (Typ K) -20 bis 760 ± (3%rdg + 5 Temp 9 F -58 bis -4F (IR) 2.0% Messwert oder 4F -4 bis 518F welche >...
