Kapitel 3

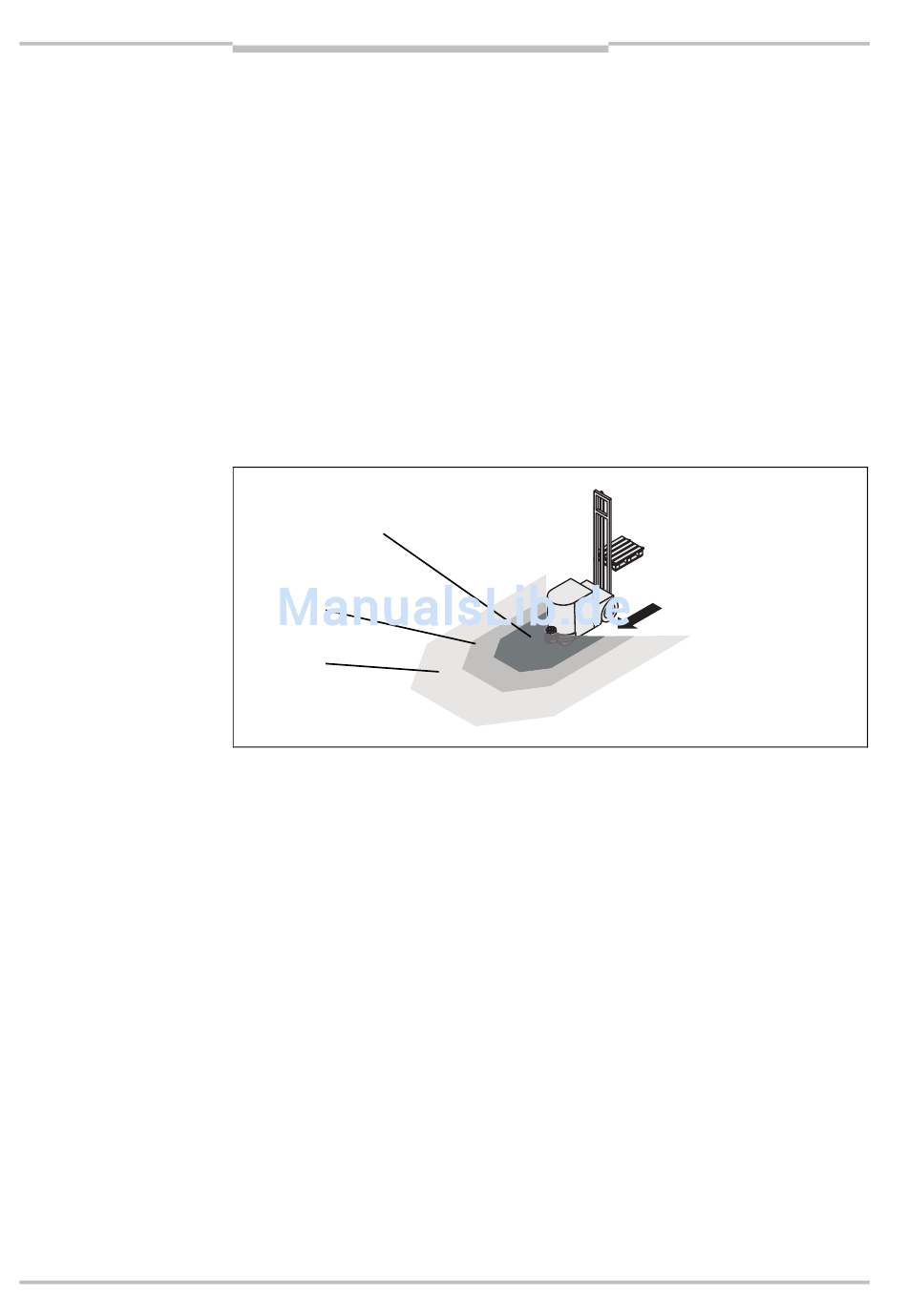

Abb. 3: Feldsatz mit einem
Schutzfeld und zwei
Warnfeldern
Hinweis
18
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Produktbeschreibung
3.2.2

Feldsatz bestehend aus Schutzfeld und Warnfeld(ern)

Schutz- und Warnfelder bilden den sogenannten Feldsatz. Mit Hilfe der CDS konfigurieren
Sie diese Feldsätze. Die Felder können radial, rechteckig oder in Freiform konfiguriert
werden. Wenn sich der zu überwachende Bereich ändert, dann können Sie den S300 Mini
ohne zusätzlichen Montageaufwand per Software neu konfigurieren.
Je nach eingesetzter Variante (siehe Abschnitt 3.3 „S300 Mini-Varianten" auf Seite 19)
definieren Sie bis zu 16 Feldsätze und speichern diese im Sicherheits-Laserscanner.
Dadurch können Sie im Falle einer Änderung der Überwachungssituation auf einen
anderen Feldsatz umschalten (siehe Abschnitt 3.2.3 „Überwachungsfälle des S300 Mini
Remote" auf Seite 19).
Sie können Feldsätze konfigurieren, die aus einem Schutzfeld und einem oder zwei
Warnfeldern bestehen.
Der S300 Mini sichert den Gefahrbereich einer Maschine oder eines Fahrzeugs ab. Sobald
der Sicherheits-Laserscanner ein Objekt im Schutzfeld wahrnimmt, schaltet er die OSSDs
in den AUS-Zustand und veranlasst somit die Abschaltung der Maschine oder den Stopp
des Fahrzeugs.
Schutzfeld
Warnfeld 1
Warnfeld 2
Die Warnfelder können Sie so definieren, dass der Sicherheits-Laserscanner ein Objekt
schon vor dem eigentlichen Gefahrbereich erkennt.
Warnfeld 1 kann insbesondere bei der Fahrzeugabsicherung dazu eingesetzt werden, ein
Objekt schon vor dem eigentlichen Gefahrbereich zu erkennen und die Fahrt des Fahr-
zeugs langsam abzubremsen bzw. zum Stillstand zu bringen. Dadurch können die Brem-
sen eines FTFs geschont werden. Warnfeld 2 kann zusätzlich verwendet werden, um ein
Warnsignal auszulösen.
Ein Warnfeld darf bei allen S300 Mini-Varianten nicht für personenschutzrelevante
Aufgaben verwendet werden.
Konturüberwachung
Zusätzlich zum Schutzfeld kann der S300 Mini eine Kontur überwachen (z. B. den Boden
bei vertikalen Applikationen).
Betriebsanleitung
S300 Mini
8014167/XK34/2013-10-07
Irrtümer und Änderungen vorbehalten
