Kapitel 4
Tab. 12: Anzahl der konfigu-
rierbaren Feldsätze je
Variante

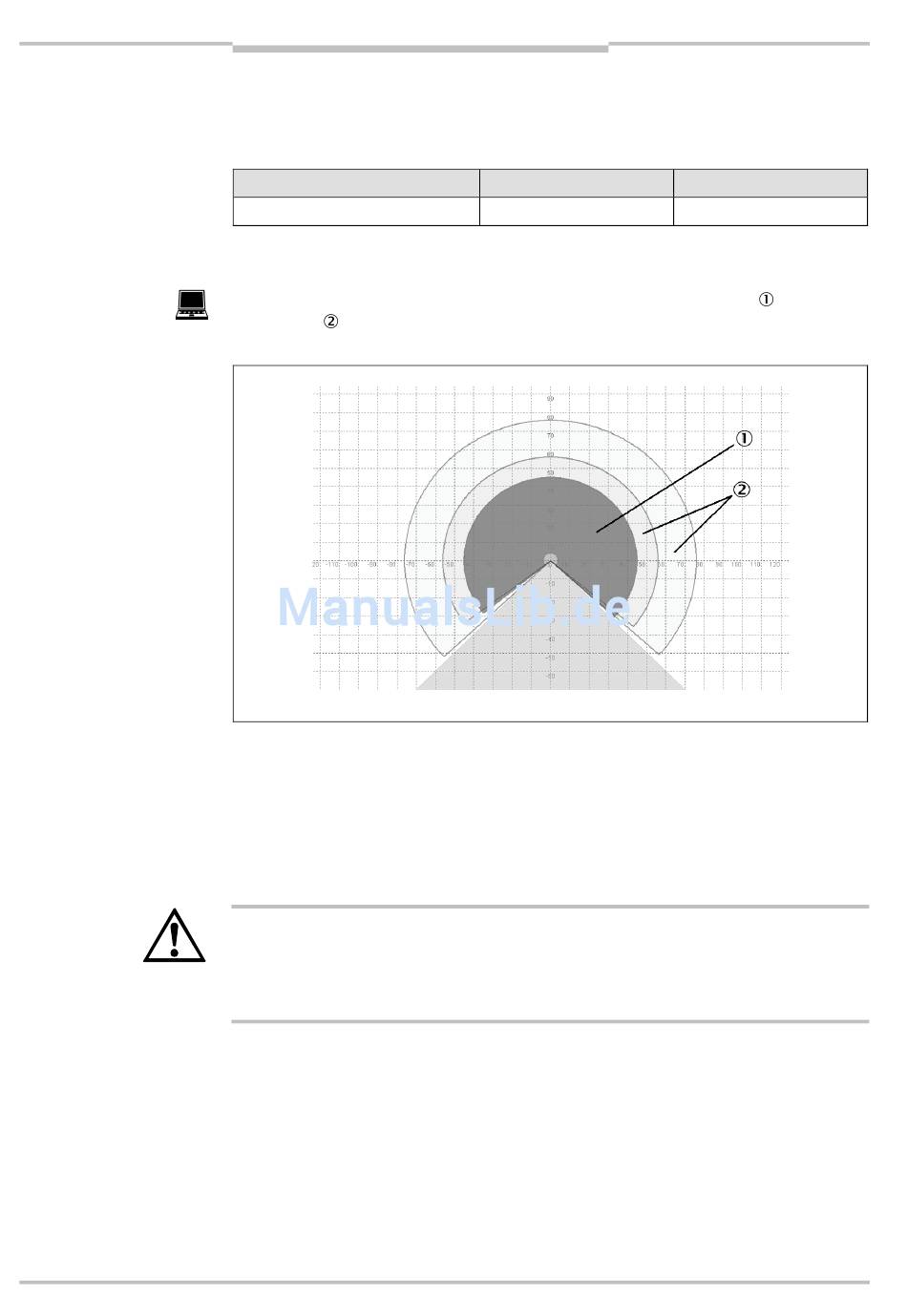

Abb. 19: Feldsatz anlegen in
der CDS
Hinweis
ACHTUNG
40
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Konfigurierbare Funktionen
4.7 Feldsätze
Die Anzahl der konfigurierbaren Feldsätze ist abhängig von der Variante des Sicherheits-
Laserscanners. Die nachfolgende Tabelle zeigt die Anzahl der Feldsätze je Variante:
Anzahl Feldsätze
4.7.1

Konfigurieren der Schutz- und Warnfelder

Mit Hilfe der CDS konfigurieren Sie den Feldsatz, der aus einem Schutzfeld
Warnfeldern besteht. Dabei konfigurieren Sie Form und Größe von Schutz- und Warn-
feldern. Sie können hierbei beliebige Feldformen realisieren.
Der zu überwachende Bereich wird vom S300 Mini radial gescannt. Der S300 Mini kann
dabei nicht durch Objekte hindurchsehen. Die Fläche hinter Objekten, die im zu über-
wachenden Bereich stehen (Stützpfeiler, Trenngitter etc.), kann also nicht überwacht
werden.
Schutzfelder und Warnfelder können einen Winkel bis zu 270° umfassen und haben, je
nach Variante und konfigurierter Auflösung, unterschiedliche radiale Reichweiten (siehe
Abschnitt 4.2.1 „Auflösung" auf Seite 32).
Prüfen Sie die konfigurierten Schutzfelder!
Prüfen Sie vor der Inbetriebnahme der Maschine oder des Fahrzeugs die Konfiguration der
Schutzfelder. Beachten Sie dazu die Hinweise in Kapitel 9 „Inbetriebnahme" auf Seite 93
und in der Checkliste auf Seite 129.
Standard
1
8014167/XK34/2013-10-07
Irrtümer und Änderungen vorbehalten
Betriebsanleitung
S300 Mini
Remote
16
und zwei
