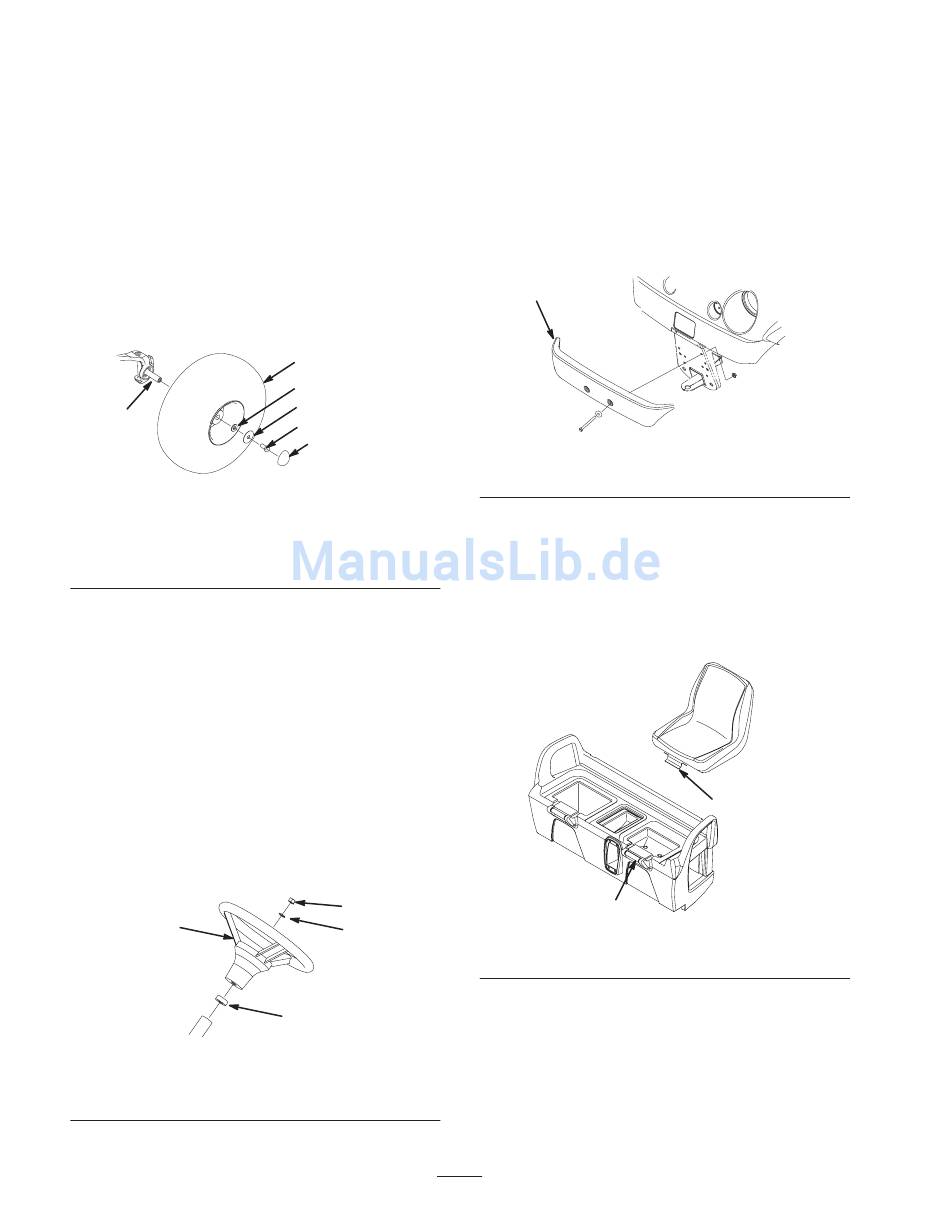

Montage der Vorderräder
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
1. Entfernen Sie die Befestigungsteile der Räder.
2. Entfernen Sie die Sicherungshalterung von den
Spindeln.
3. Ziehen Sie Loctite (blau) Bindemittel auf die
Schraubengewinde auf.
4. Montieren Sie die Räder mit den vorher entfernten
Befestigungsteilen (Bild 3) und ziehen Sie die
Schrauben mit 183–224 Nm fest.
2
Bild 3
1. Reifen- und
Radbaugruppe
2. Spindel
3. Scheibe (klein)
Montage des Lenkrads
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
1. Entfernen Sie die Mutter und Sicherungsscheibe von
der Lenkspindel.
2. Ziehen Sie das Lenkrad und die Scheibe auf die Spindel
auf. Stellen Sie das Lenkrad und die Spindel so, dass
der Querspeicher horizontal steht, wenn die Reifen
geradeaus stehen und die dickere Speiche des Lenkrads
senkrecht nach unten weist.
3. Befestigen Sie das Lenkrad mit der Mutter an der
Spindel (Bild 4).
1
Bild 4
1. Lenkrad
2. Mutter
1
3
4
5
6
4. Scheibe (groß)
5. Schraube
6. Staubdeckel
2
3
4
3. Scheibe
4. Schaumdichtung
14
Montage der Stoßstange
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
1. Entfernen Sie die beiden Schrauben, Scheiben und
Muttern von der Vorderseite des Chassis.
2. Fluchten Sie die Befestigungslöcher aus und befestigen
die Stoßstange mit den vorher entfernten Befestigungs-
teilen am Chassis (Bild 5).
1
Bild 5
1. Stoßstange
Einbau der Sitze
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
Stecken Sie die Sitzhalterung in die Öffnung des Sitzunter-
teils ein und kippen den Sitz nach unten (Bild 6).
2
Bild 6
1. Sitzhalterung
1
2. Sitzunterteil
