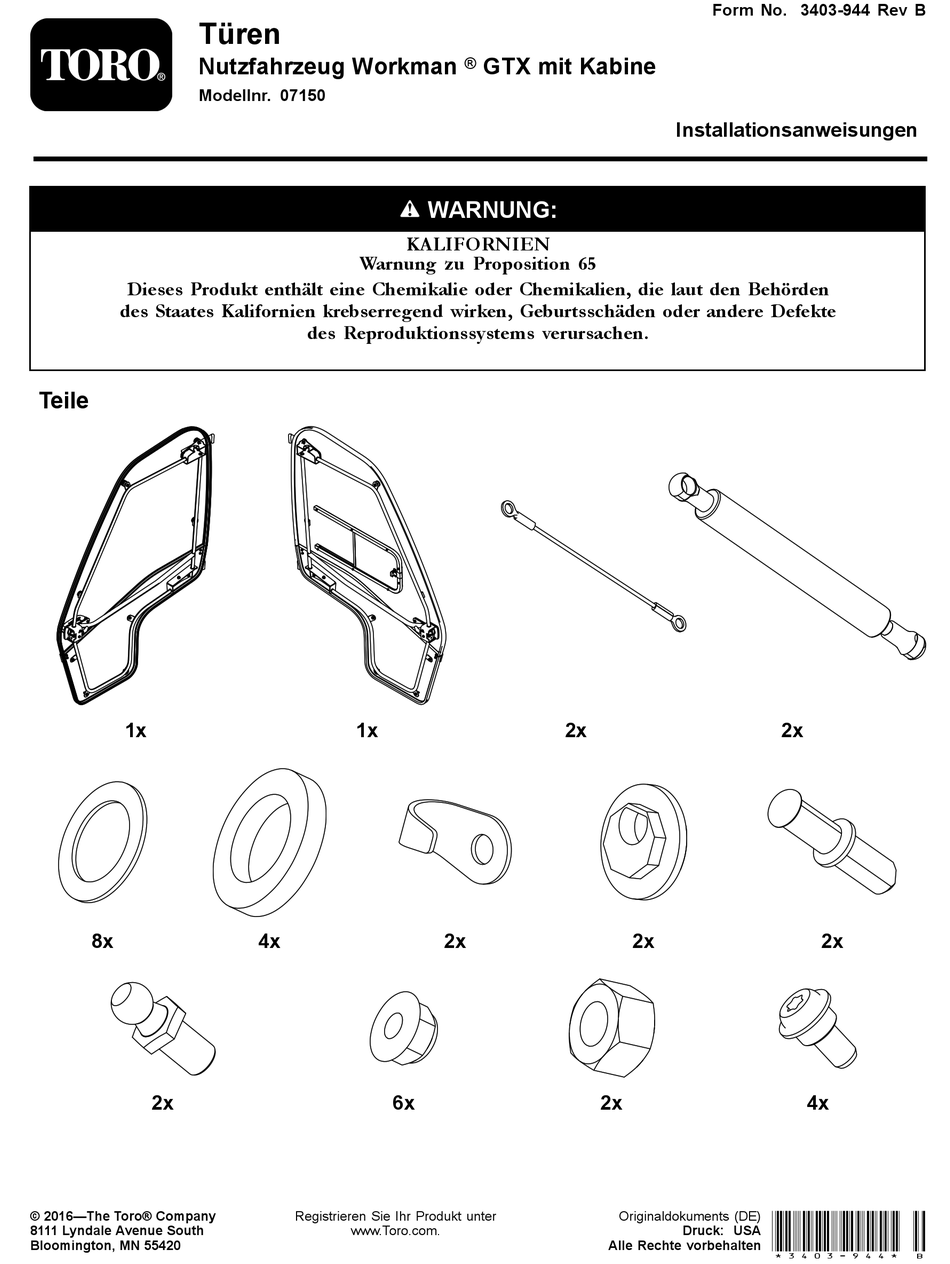

Toro 07150 Installationsanweisungen

Türen nutzfahrzeug workman gtx mit kabine

Diese Anleitung herunterladen

Türen

Nutzfahrzeug Workman

Modellnr. 07150

Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden

des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte

Teile

8111 Lyndale Avenue South

Bloomington, MN 55420

WARNUNG:

KALIFORNIEN

Warnung zu Proposition 65

des Reproduktionssystems verursachen.

Registrieren Sie Ihr Produkt unter

www.Toro.com.

GTX mit Kabine

Originaldokuments (DE)

Form No. 3403-944 Rev B

Installationsanweisungen

Druck: USA

Seite 1 Dieses Produkt enthält eine Chemikalie oder Chemikalien, die laut den Behörden des Staates Kalifornien krebserregend wirken, Geburtsschäden oder andere Defekte des Reproduktionssystems verursachen. Teile © 2016—The Toro® Company Registrieren Sie Ihr Produkt unter Alle Rechte vorbehalten *3403-944* B Originaldokuments (DE) 8111 Lyndale Avenue South www.Toro.com.
Seite 2: Vorbereiten Der Maschine
Vorbereiten der Maschine 1. Stellen Sie die Maschine auf einer ebenen Fläche ab. 2. Aktivieren Sie die Feststellbremse. 3. Stellen Sie den Motor ab. 4. Ziehen Sie den Zündschlüssel ab. g035453 Bild 1 Einbau der Türen 1. Befestigen Sie die Türriemen und Federn an den Türen, wie in Bild 2 abgebildet.
Seite 3 2. Legen Sie eine Messingscheibe auf jede der vier Scharnierpfosten und setzen Sie die Türen dann vorsichtig ein, wie in Bild 3 abgebildet. g035197 Bild 3...
Seite 4 3. Befestigen Sie die Türriemen und Federn am Rahmen, wie in Bild 4 abgebildet. g038356 Bild 4...
Seite 5 4. Befestigen Sie die Türriegel, wie in Bild 5 abgebildet. Hinweis: Wenn die Türen nicht richtig schließen, stellen Sie die Teile ein oder legen Sie zusätzliche Beilagscheiben auf, bis die Türen richtig schließen. g038357 Bild 5...
