Montage der Anbauvorrichtung
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
1. Entfernen Sie die vier Schrauben und Muttern von der
hinteren Innenseite des Chassis.
2. Fluchten Sie die Anbauvorrichtung mit den Befestigungs-
löchern im Chassis aus. Befestigen Sie die Anbauvor-
richtung mit den Schrauben und Muttern (Bild 7).
1

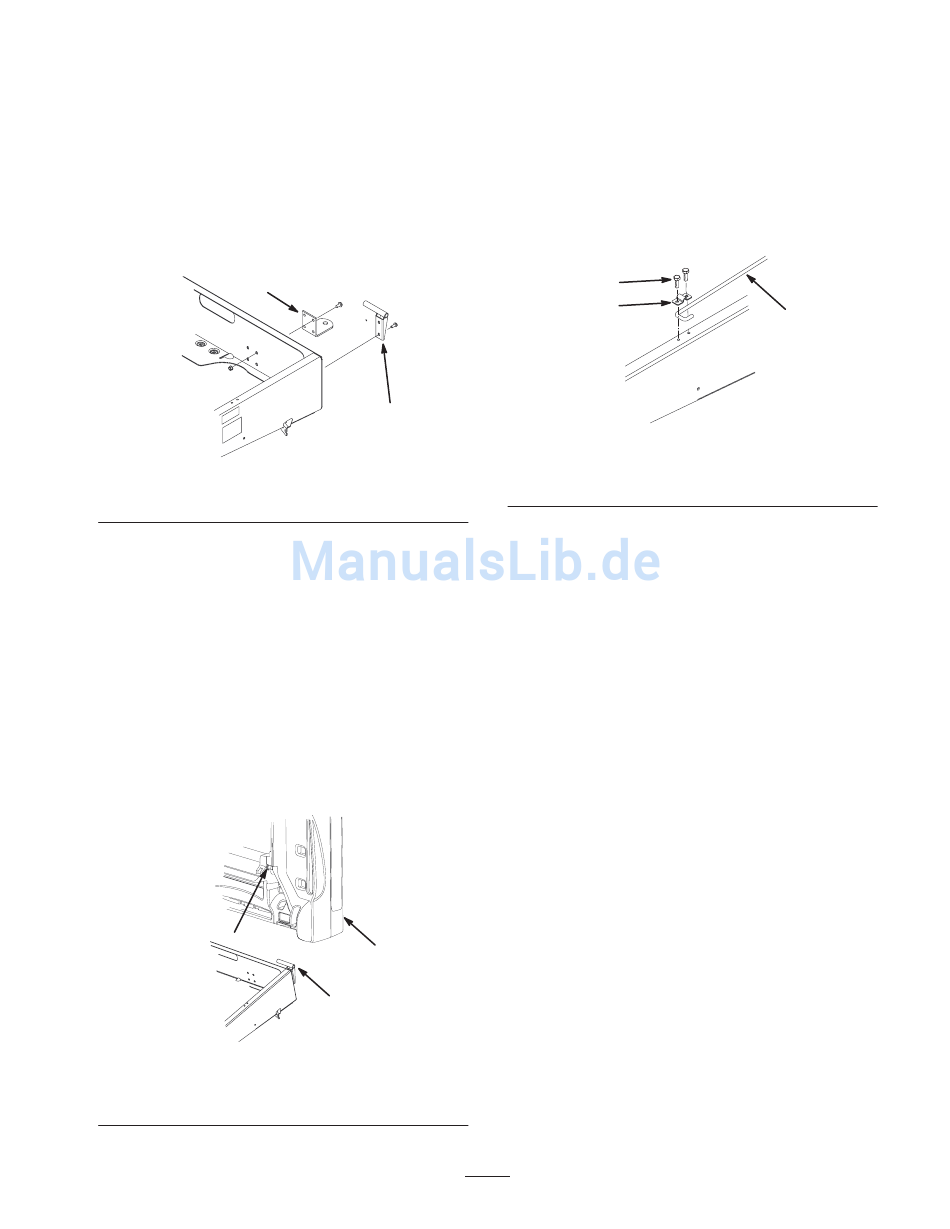

Bild 7
1. Anbauvorrichtung
Montage der Ladepritsche
Hinweis: Diese Schritte treffen nur auf Modellnr. 07253TC
zu.
1. Legen Sie die Pritsche auf das Chassis. Die Pritsche
muss flach und zentrisch aufliegen.
2. Montieren Sie die linke Schwenkhalterung mit zwei
Bundschrauben (3/8 x 1 Zoll) an der linken hinteren
Ecke des Chassis. Positionieren Sie die Halterung wie
in Bild 7 dargestellt.
3. Schieben Sie das Befestigungsloch der Pritsche über die
Schwenkhalterung (Bild 8).
3
Bild 8
1. Ladepritsche
2. Schwenkhalterung
2
1
2
3. Befestigungsloch für
Ladepritsche
15
4. Stecken Sie die rechte Schwenkhalterung in das
Befestigungsloch in die Pritsche und installieren sie
dann am Chassis.
5. Bitten Sie zum Anheben der Pritsche eine zweite Person
um Hilfe.
6. Lösen Sie die Schraube, mit der der Ständerclip am
Chassis befestigt ist, bis Sie das J-förmige Hakenende
des Ständers unter den Clip schieben können (Bild 9).
3
2
Bild 9
1. Ständer
2. Ständerclip
7. Ziehen Sie die Schraube an und befestigen Sie die
andere Seite des Clips mit einer neuen Schraube (5/16 x
3/4 Zoll) (Bild 9).
8. Senken Sie die Pritsche ab.
1
m–5813
3. Schraube 5/16 x 3/4 Zoll
