Funktionsbeschreibung
2.1 Applikationsbeispiel Regelmodul delta
4
2
1

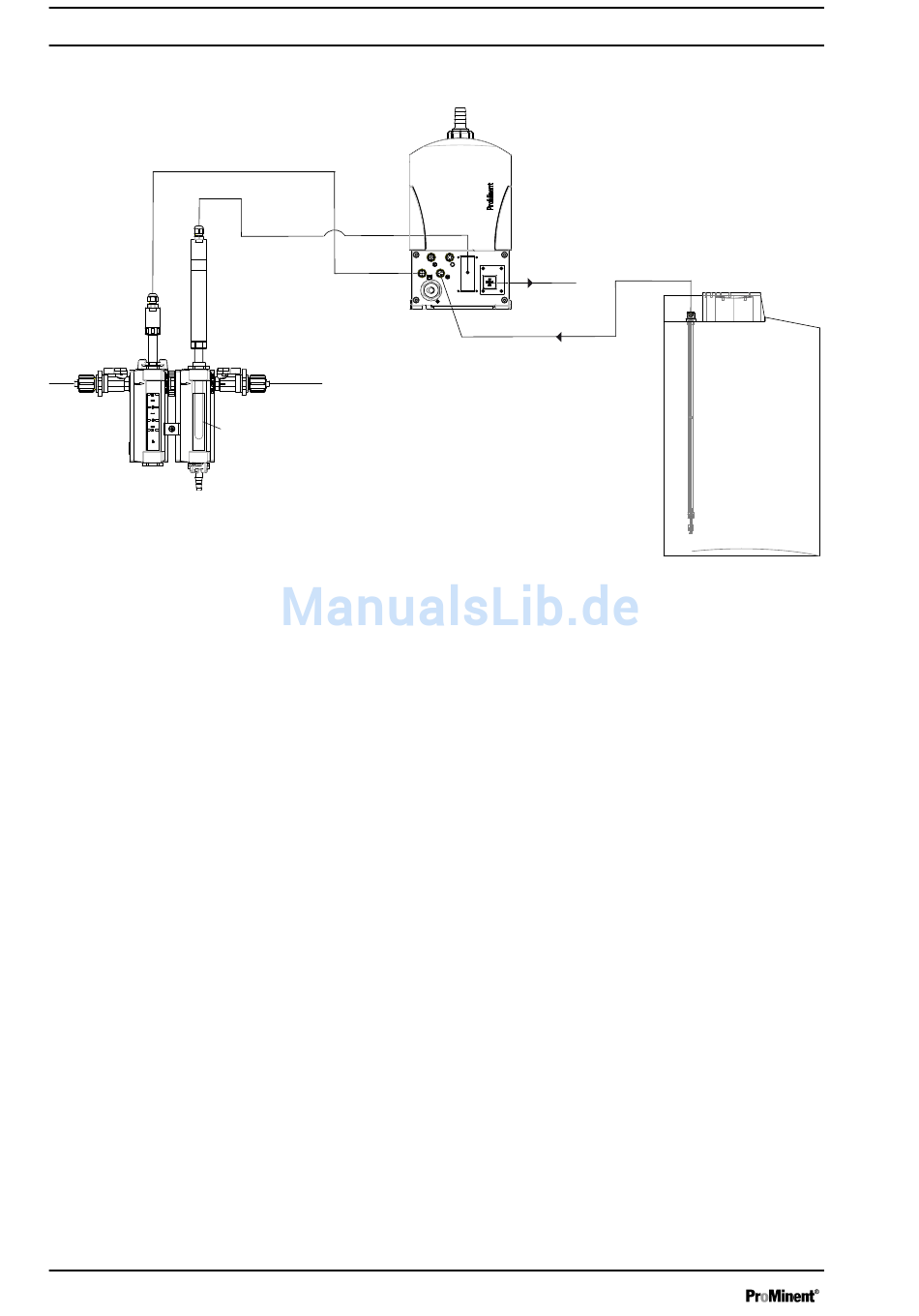

Abb. 1: Applikationsbeispiel pH oder Redox für einseitige Regelung
1. Messwasserzufluss (30 - 60 l/h)
2. Durchflusssensor (Teil des DGMA)
3. pH-Sensor (PHEP 112SE) oder Redox-Sensor (z.B.
RHEP-Pt-SE)
4. pH-Messumformer (pHV1 / 809126) oder Redox-
Messumformer (RHV1 / 809127)
10
5
6
3
®
8
5. Universalsteuerkabel (z.B. 1001300)
6. Externkabel (2-polig / z.B. 707702)
7. Dosierbehälter mit zweistufiger Lanze
8.
Relaiskabel (optionaler Teil der delta
pumpe)
7
A0345
