Kemppi KEMPACT MIG 2530 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Kemppi Anleitungen
  4. Schweißgeräte
  5. KEMPACT MIG 2530
  6. Gebrauchsanweisung

Kemppi KEMPACT MIG 2530 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für KEMPACT MIG 2530:
Inhaltsverzeichnis

Werbung

Quicklinks

19101801E
0635
KEMPACT
MIG 2530

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kemppi KEMPACT MIG 2530

Inhaltszusammenfassung für Kemppi KEMPACT MIG 2530

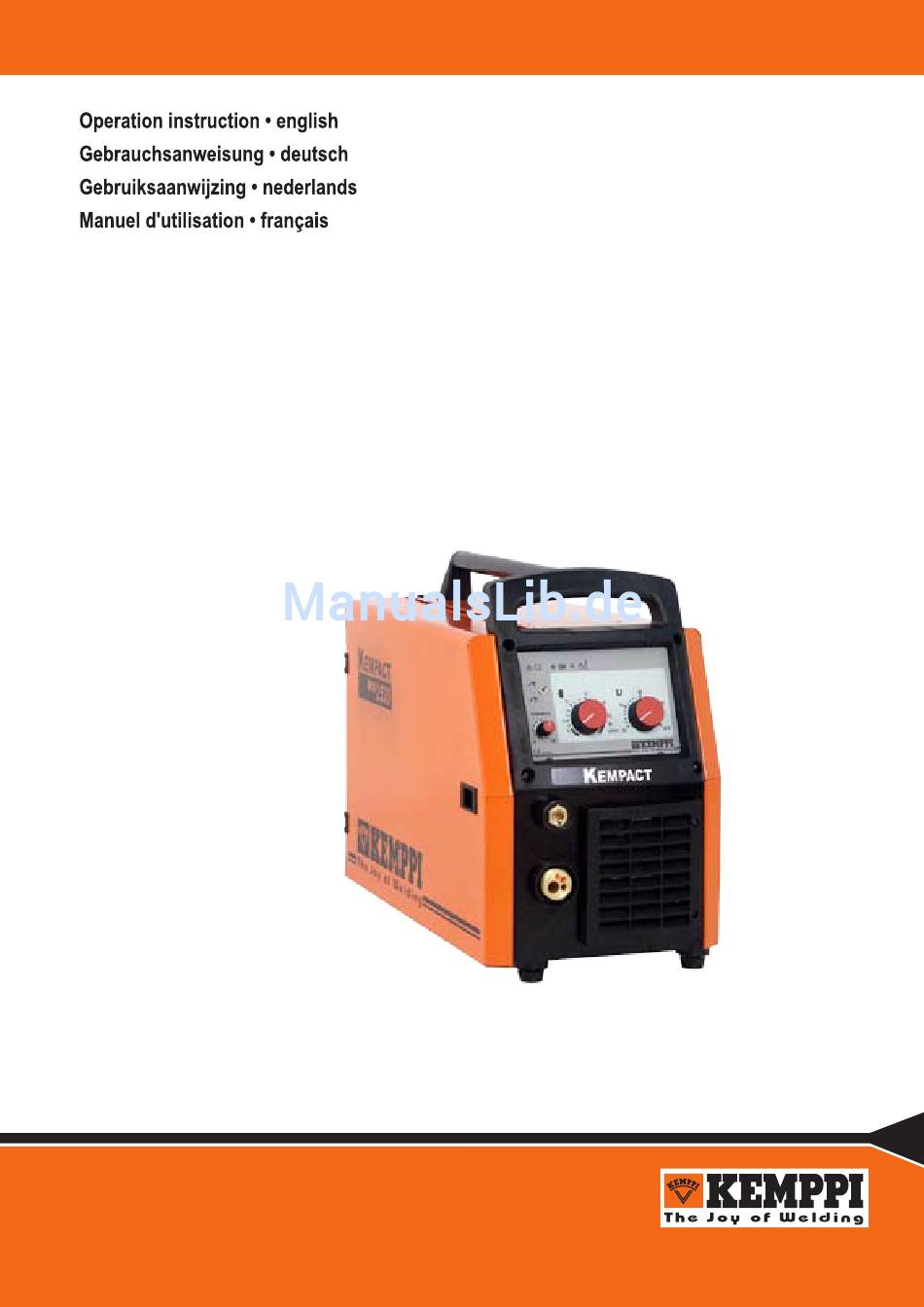

  • Seite 1 19101801E 0635 KEMPACT MIG 2530...

  • Seite 2: Inhaltsverzeichnis

    3.6..therMoschUtz..................... 10 3.7..DrahtvorschUBschalter................10 4. WARTUNG DER SCHWEISSANLAGE................ 10 4.1..täGlIche.wartUnG....................10 4.2..PerIoDIsche.wartUnG..................10 5. BESTELLNUMMERN....................10 6. TECHNISCHE ANGABEN.....................11 7. ENTSoRGUNG DES PRoDUkTS................11 8. GARANTIEBEDINGUNGEN..................12  – Kempact mig 530 / 0635 © Kemppi oy...

  • Seite 3: Einleitung

    Wartung sowie Technische Daten der Anlage. Lesen Sie diese Anweisungen von Anfang bis Ende bevor Sie die Anlage zum ersten Mal installieren, bedienen oder warten. Für weitere Auskünfte über Kemppi-Produkte wenden Sie sich bitte an Ihren nächsten Kemppi-Vertreter. Änderungen der in dieser Gebrauchsanweisung vorgestellten Spezifikationen und Konstruktionen bleiben vorbehalten.

  • Seite 4: Inbetriebnahme

    Kontaktfläche der Klemme sollte immer möglichst groß sein. Reinigen Sie die Befestigungsstelle von Farbe und Rost. Mindestens 35 mm² Kabel verwenden. Schlechte oder dünne Masseübergänge verursachen schlechte Ergebnisse. 2.6. VoRSCHUBEINRICHTUNG Druckschraube Forschubspannhebel Drahtvorschubrolle Brenneradapter (Euro) Drahtführung  – Kempact mig 530 / 0635 © Kemppi oy...
  • Seite 5 © Kemppi oy Kempact mig 530 / 0635 – 5...

  • Seite 6: Einbau.des.schweissbrenners

    Bremsen zulässt, ohne dass die Vorschubrolle rutscht. Ein zu starker Anpressdruck verursacht ein Zusammendrücken des Zusatzdrahtes und dadurch löst sich die Umhüllung des Drahtes. Die Reibung wird erhöht und dadurch die Abnutzung der Vorschubrollen beschleunigt. 6 – Kempact mig 530 / 0635 © Kemppi oy...

  • Seite 7: Einstellung.der.drahtspulenbremse

    Gestell oder dem Flaschenwagen! Aus Sicherheitsgründen muss die Gasflasche vor dem Transport in einem Fahrzeug oder vor dem Umsetzen mit einer Hebevorrichtung, grundsätzlich immer, von dem Fahrwagen der Maschine entfernt werden! © Kemppi oy Kempact mig 530 / 0635 – ...

  • Seite 8: Betrieb

    Blechen (0.5 - 0.7 mm) funktioniert die - Polung am besten mit einem Volldraht. 3.2.1. Wechsel der Polung - Pol + Pol Die Polung darf nur in einer autorisierten Kemppi-Servicewerkstatt geändert werden. 3.3. FUNkTIoNSEINSCHUB Regulierung von Spannung und Drahtvorschubgeschwindigkeit Die Schweißspannung (U) liegt im Bereich von 10-30 V und die Vorschubgeschwindigkeit zwischen 1 und 18 m/min.

  • Seite 9: Wahl.der.schweissfunktion.(2T/4T)

    Negative Werte (-1 bis -9) bewirken einen weicheren Lichtbogen und weniger Spritzer. Positive Werte (+1 bis +9) bewirken einen rauheren, aber stabileren Lichtbogen und werden beim Stahlschweißen unter Verwendung von Schutzgas (100% CO ) verwendet. ² © Kemppi oy Kempact mig 530 / 0635 – ...

  • Seite 10: Thermoschutz

    Achtung! Das Netzanschlusskabel darf nur von einem autorisierten Elektriker ausgewechselt werden! 4.2. PERIoDISCHE WARTUNG Die periodischen Wartungen werden von KEMPPI - Maschinenservices gemäß eines Vertrags-durchgeführt. Bei der Wartung werden alle Teile gereinigt, geprüft und falls nötig repariert. Ihre Funktion wird getestet. 5. BESTELLNUMMERN...

  • Seite 11: Technische Angaben

    6. TECHNISCHE ANGABEN kempact Mig 2530 Anschlussspannung 3~400v.+/-15%,.50/60hz Anschlussleistung 40% ED 12.kva.250a. 60%.eD 10.kva.207a 100%.eD 7,5.kva.160a Anschlusskabel/Sicherung 4x1,.5.mm².-.5.m//10a.träge Belastbarkeit .40%.eD 250a./26,5v. 60%.eD 207a./24v 100%.eD 160a./22v.. Regelbereich 10.-.30v. Drahtvorschubgeschwindigkeit 1.-.18.m/min Leerlaufspannung 40.-.50.v Leistungsfaktor 0,64.(250a./.26v). Leistungsfähigkeit 0,87.(250a./.26v). zusatzdrähte Fe,.ss Ø.0,6..1.mm Fülldraht Ø.0,9..1,2.mm Ø.0,9..1,2.mm...

  • Seite 12: Garantiebedingungen

    Anlage Änderungen vorgenommen werden, die nicht vom Hersteller empfohlen werden oder wenn bei Reparaturen irgendwelche andere als Originalersatzteile verwendet werden. Die Garantie wird ungültig, wenn die Reparatur von irgendeiner anderen als von der Firma Kemppi oder von einer Kemppi bevollmächtigten Wartungswerkstatt vorgenommen wird.
  • Seite 13 Telefax (08) 590 823 94 e-mail: sales.se@kemppi.com Tel (06033) 88 020 Telefax (06033) 72 528 KEMPPI NORGE A/S e-mail:sales.de@kemppi.com Postboks 2151, Postterminalen KEMPPI SP. z o.o. N – 3103 TØNSBERG Ul. Piłsudskiego 2 NORGE 05-091 ZA¸BKI Tel 33 34 60 00 Poland...
