Montage
Schrauben am Greifring gegen den Uhrzeigersinn abschrauben und
Greifring vorsichtig entnehmen. Speichenschutz
am Speichenschutz
anlegen und Schrauben wieder im Uhrzeigersinn festschrauben.

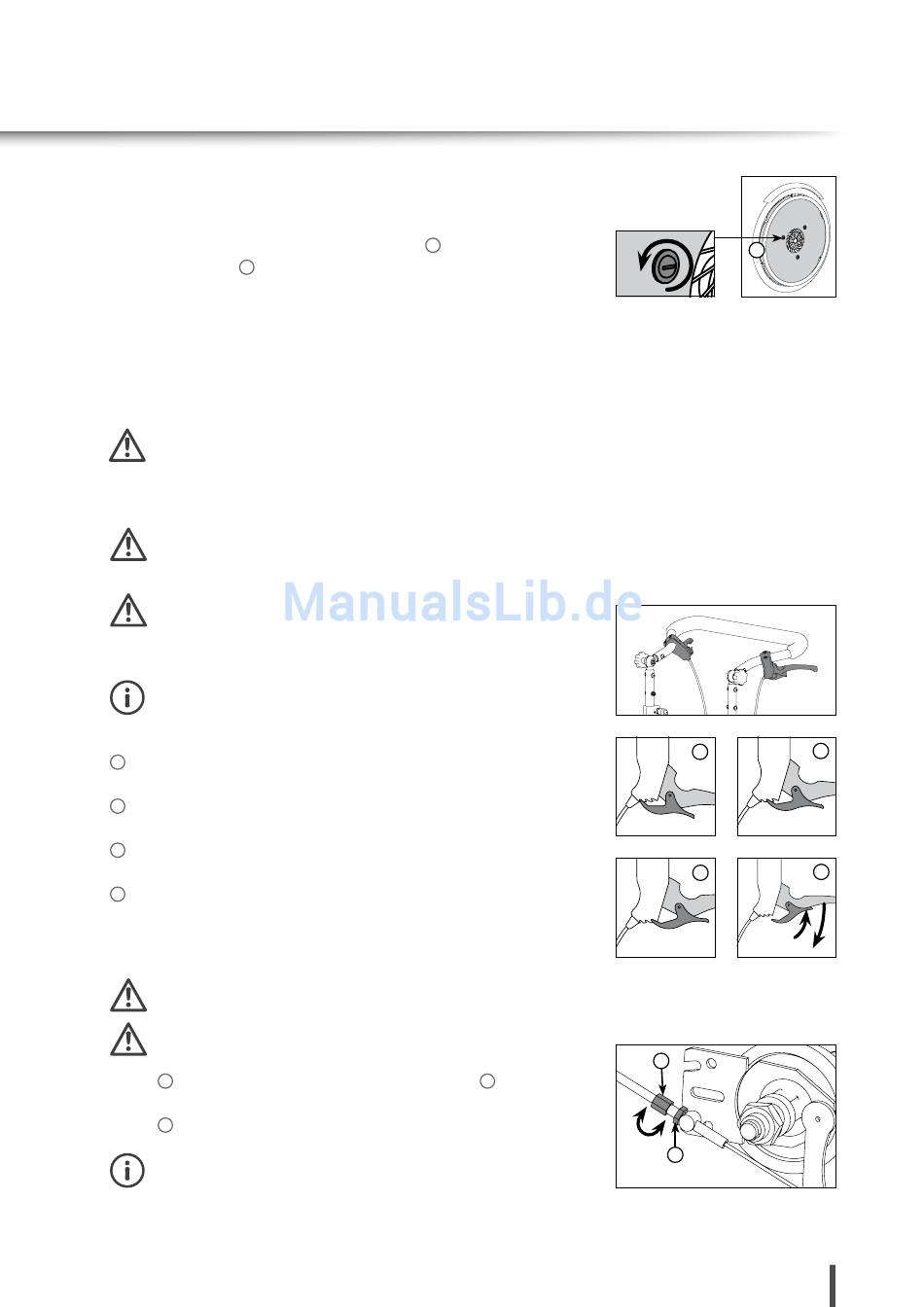

5. 8 T R O M M E L B R E M S E
Die Bremshebel ermöglichen Hilfspersonen während des Schiebens zu
bremsen. Sie können nicht von Selbstfahrern genutzt werden.
Prüfen Sie vor jedem Fahrantritt die Bremsen auf ihre Funkti-
on. Eine genaue Einstellung der Bremse und eine regelmäßige
Wartung ist Voraussetzung für eine sichere Bremsfunktion (siehe
Kapitel „8.2 Wartung").
Die Bremswirkung muss auf beiden Seiten gleich groß sein.
Bremsen immer beidseitig betätigen – Kippgefahr. Die Brems-
wirkung kann sich durch Gefälle verringern
Bremse bei Stillstand des Gerätes auf Parkposition stellen.
Betätigen der Bremshebel am Schiebebogen
Die Bremswirkung der Feststellpositionen ist über die Stellschraube des
Bremszuges einstellbar. Die Bremswirkung sollte sich in den dargestell
ten Bereichen bewegen. Die sichere Parkposition muss gewährleistet sein.
Leichtes Abbremsen:
1
Feststellung in die erste Verzahnung einrasten.
Starkes Abbremsen:
2
Feststellung in die zweite Verzahnung einrasten.
Parkposition:
Durch festes Ziehen am Bremshebel die
3
Feststellung in die dritte Verzahnung einrasten.
Lösen der Bremse:
4
mit angezogener Feststellung lösen.
Zum Einstellen der Bremswirkung
Montage und Einstellung nur ohne Insassen!
Die Funktionstüchtigkeit der Bremse muss regelmäßig kontrol-
liert und ggf. nachkorrigiert werden!
Mutter
lösen. Bremsdruck durch Drehen der Schraube
5
Drehen zur Trommelbremse verringert die Bremswirkung.
Mutter
wieder fest anziehen.
5
Bremswirkung gemäß Angabe der Feststellpositionen prüfen.
Ggf. Vorgang wiederholen.
Technische Änderungen und Druckfehler vorbehalten.
im Uhrzeigersinn anschrauben. Greifring vorsichtig
1
Durch leichtes Ziehen am Bremshebel die
Durch festes Ziehen am Bremshebel die
Feststellung und Bremshebel anziehen, Bremshebel
auflegen. Schrauben
1
einstellen.
6
1
2
1
4
3
6
5
25
