Einstellung Höhe
Schraube
gegen den Uhrzeigersinn lösen, bis alle Zahnsegmente frei
3
beweglich sind. Kippsicherung mit einem Bodenabstand von 30 mm
einstellen. Schraube
Zahnsegmente ineinander greifen.
5.19 FU S S B A N K (O P T I O N A L )
Füße dürfen während der Fahrt nicht von den Fußstützen rut-
schen. Beim Hinsetzen und Aufstehen nicht auf die Fußbank
stellen – Kippgefahr.
Maximale Verstellung ist erreicht, wenn die Enden der Verstell-
rohre bündig in den Führungen / Aufnahmen abschließen.
Höhenveränderung der Fußbank verändert den Bodenabstand.
Beim Überwinden von Hindernissen beachten.
Die Fußbank darf nicht mit den Lenkrädern kollidieren. Ggf. über
Sitzkantelung korrigieren.

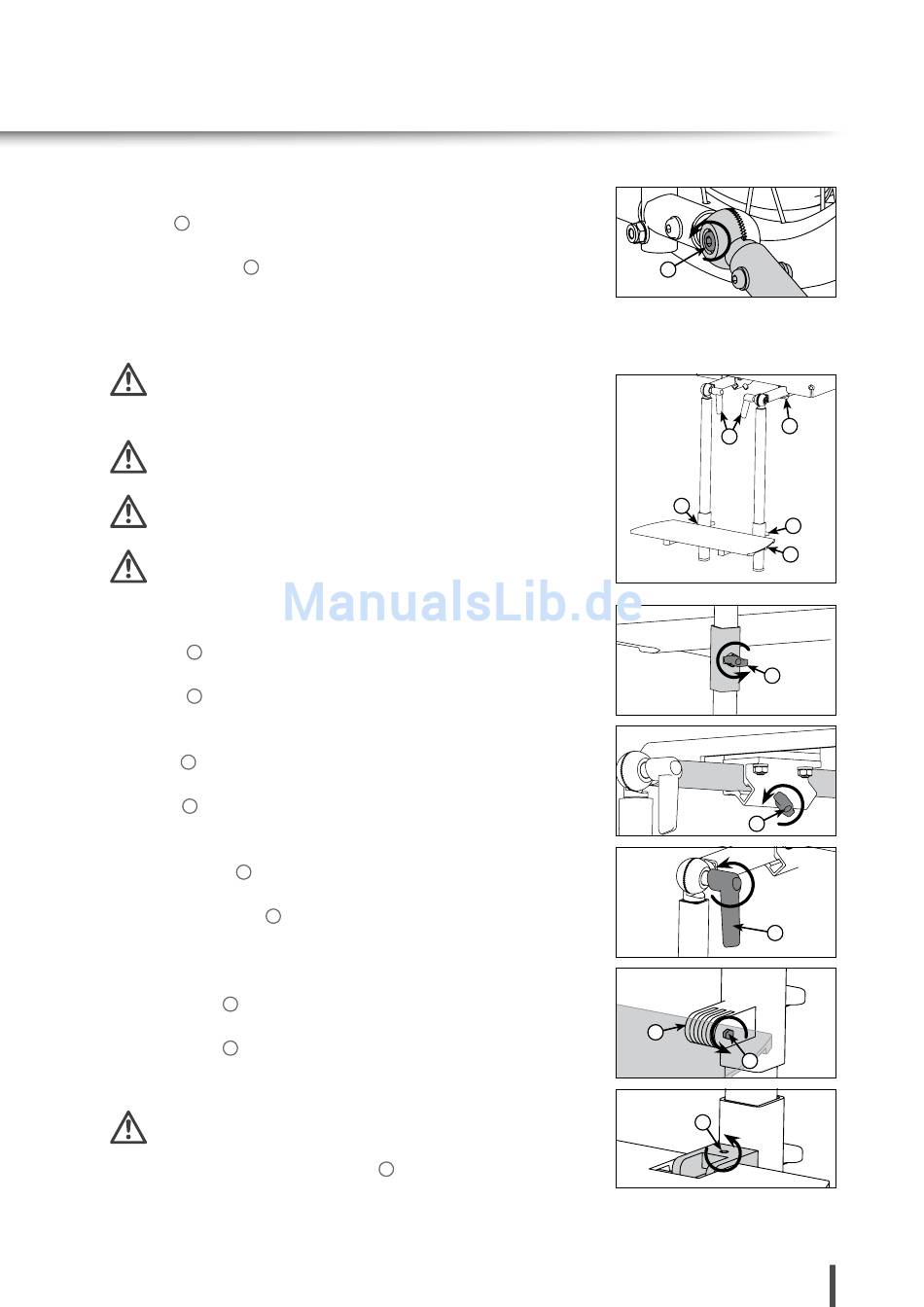

Höhenverstellung, Fußbank
Mini-Wings
gegen den Uhrzeigersinn lösen.
1
Fußbank in der Höhe einstellen.
Mini-Wings
im Uhrzeigersinn wieder fest anziehen.
1
Tiefenverstellung, Fußbankhalterung
Mini-Wing
gegen den Uhrzeigersinn lösen.
2
Fußbank in der Tiefe einstellen.
Schrauben
im Uhrzeigersinn wieder fest anziehen.
2
Winkelverstellung, Kniewinkel
Beide Klemmhebel
mente frei beweglich sind. Fußbank in die gewünschte Winkelung verset-
zen. Beide Klemmhebel
alle Zahnsegmente ineinander greifen.
Fußwinkel, verstellbar
Beide Schrauben
4
Fußbank in die gewünschte Winkelung versetzen.
Beide Schrauben
4
Hochklappmechanik
Schrauben abwechselnd fest ziehen, bis alle Schrauben sicher
befestigt sind!
Winkelradius durch Drehen der Schraube
