2.4 Identifizierung der Hauptkomponenten

1 7
3
2
8 4
5
6

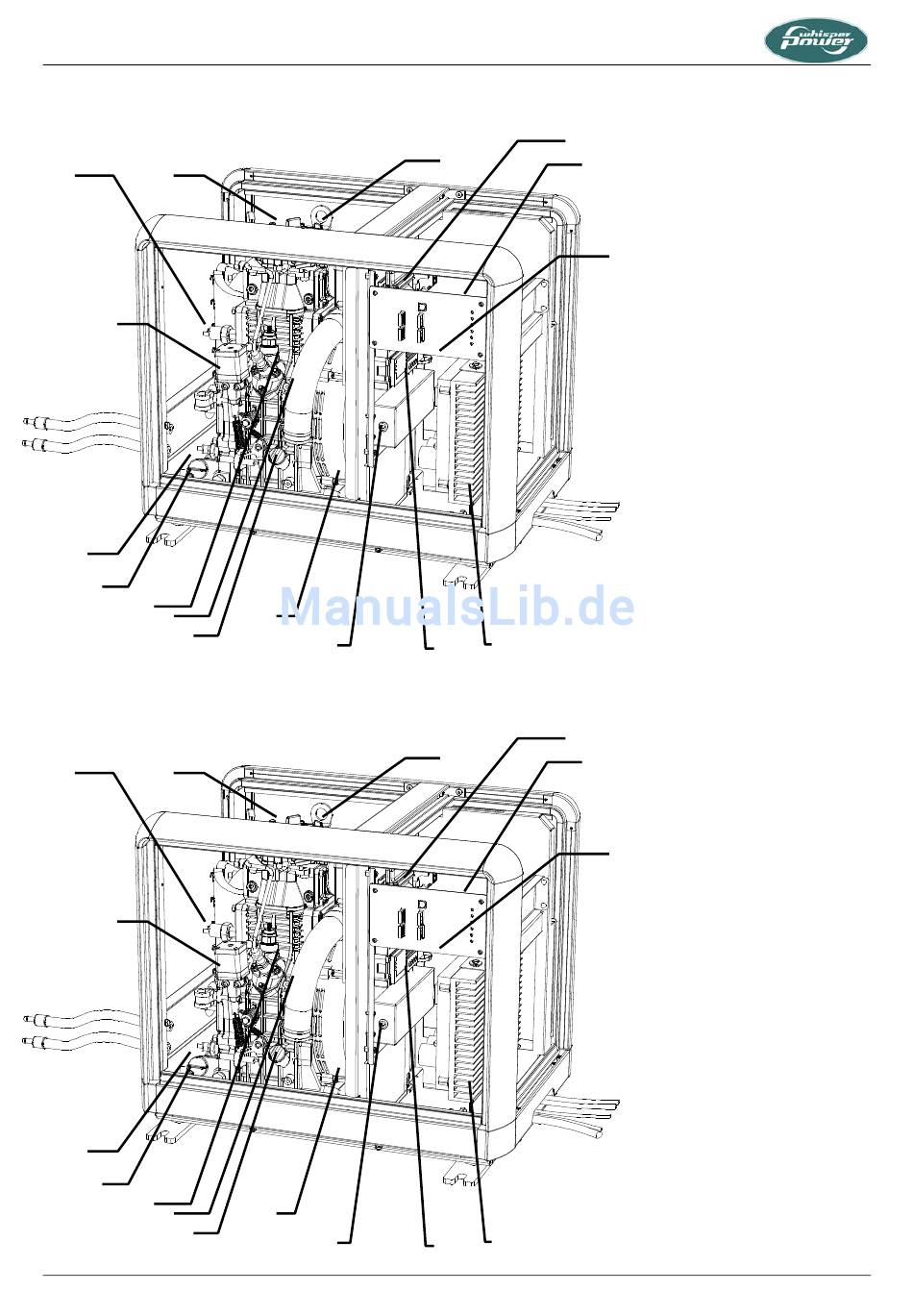

Abb. 3: Serviceseitenansicht der Hauptkomponenten
17 23
19
18
24 20
21
22
Abb. 4: Serviceseitenansicht der Hauptkomponenten
12
9
17
19
25
33
34
13
10
11
18
15
14
12
16
30
26
27
35
31
32
29
28
April 2011 / M-GV4 für Marine-Anwendungen/ DE
1 Dekompressionshebel
2 Kraftstoffeinspritzdüse
3 Kühlwassereinspritzung
4 Auspuffkrümmer
5 Kühlölpumpe
6 Bypass Kühlwasseraustritt
(zum Antihebelventil)
7 Bypass Kühlwassereintritt
(vom Antihebelventil)
8 Auspuffanschluss
9 Rohwassereinlass
10 Kraftstoffeintritt Ø8mm
11 Kraftstoffaustritt Ø8mm
12 Kühlwasserpumpe
13 Kühlöl-Druckschalter
14 Öleinfüllverschluss
15 Kraftstofffilter
16 Elektrische
Kraftstoffansaugpumpe
17 Anlasser
18 Kühlungsventilatoren
19 Ölkühler
20 Kaltstart-Ölverschluss
17 Kühlöl-Druckschalter
18 Schmieröl-Druckschalter
19 Antrieb elektronischer
Regler
20 Kraftstoff-Einspritzpumpe
+Stoppventil
21 Lufteinlass
22 Öleinfüllverschluss/
Ölstandsanzeige
23 Zusätzlicher
Öleinfüllverschluss
24 Ölfilter
25 Generator auf
Dauermagnetbasis
26 Hebeöse
27 Typenschild
28 Wechselrichter
29 AC-Ausgangskabel
30 Schnittstellen-Einheit
31 DDC-Kommuni-
kationskabel
32 Batteriekabel
33 Batterieladegerät, 12 V
34 DDC-Einheit
35 Kontrollpanel
