3 TECHNISCHE INFORMATIONEN

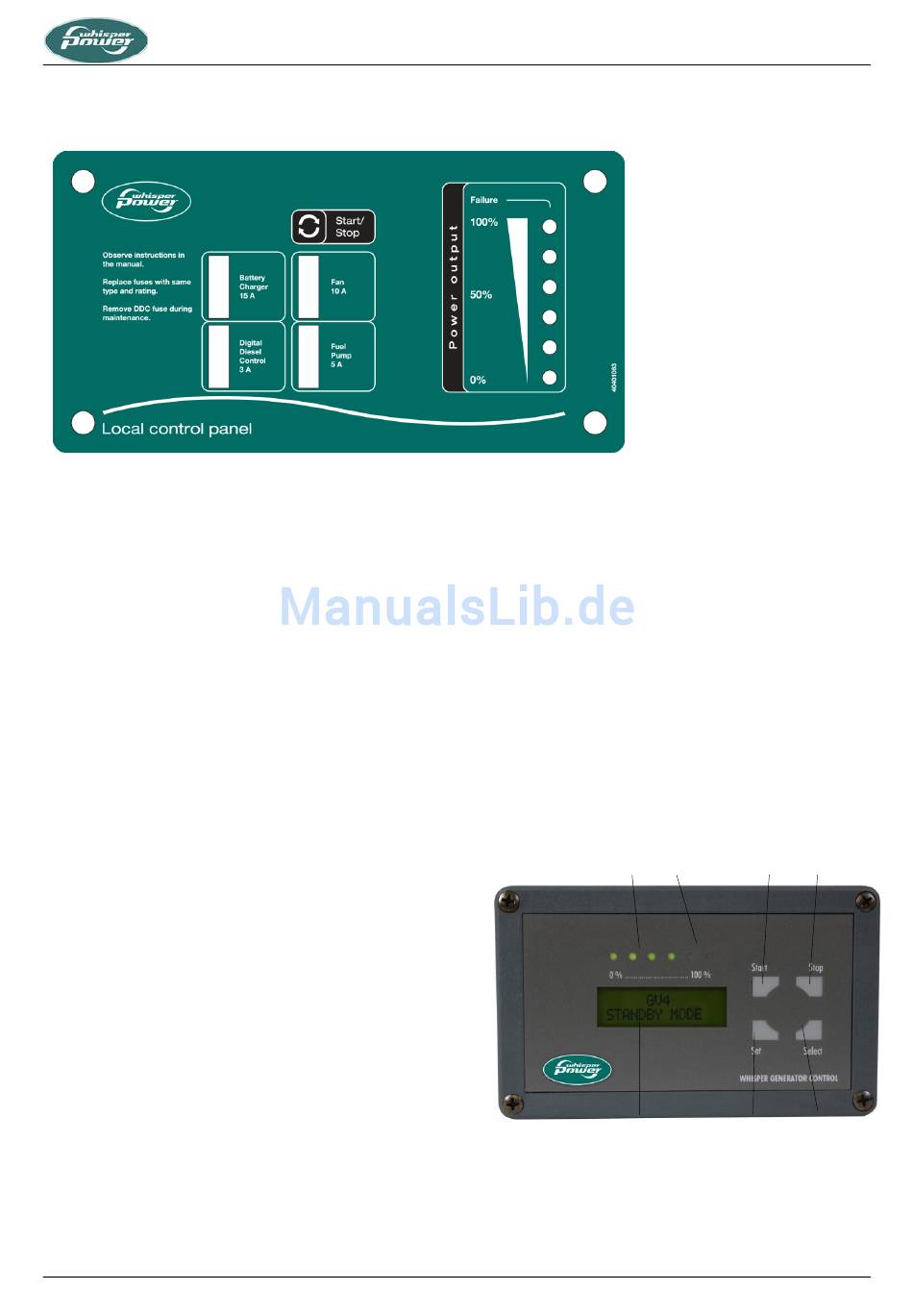

Abb. 5: Lokales Kontrollpanel
3.1 ERKLÄRUNG DER FUNKTIONSTEILE
Der M-GV4 Genverter ist ein sehr modernes High-Tech-
Stromversorgungssystem mit variabler Drehzahl. Es
kombiniert neue Technologien
Bereichen, wie der Motortechnologie, der PM-Generator-
Technologie und der Wechselrichtertechnologie.
3.1.1

Kontrollsystem

Der Motor wird durch Mikroprozessoren im Digital Diesel
Control-System, das mit dem Wechselrichter kooperiert,
überwacht und kontrolliert. Die Standardausführung des
elektrischen Kontrollsystems des Motors hat 12 Volt,
negative Erdung. Als Option ist eine massefreie (nicht
geerdete) Version erhältlich. Überprüfen Sie anhand Ihrer
Identifikationsdaten, welches System angewendet wird.
Das System wurde gemäß dem Prinzip „Energise to run"
(12V anwesend um zu drehen) konstruiert.. Dies bedeutet,
dass es bei fehlender 12V-DC-Spannung stoppt. Das
Digital Control ist ein sehr fortschrittliches System. Es
kontrolliert den Motor und fungiert auch als Management-
System zur Kontrolle des Motors in Kombination mit dem
Wechselrichter. Zwischen dem Wechselrichter und dem
Aktuator (Drehzahlregelung durch einen Schrittmotor) gibt
es eine Verbindung auf dem Motor. Wenn der Genverter
im „variablen Drehzahlmodus" betrieben wird, signalisiert
der Wechselrichter dem
DE / M-GV4 für Marine-Anwendungen / April 2011
aus verschiedenen
Motor, die Drehzahl mit
steigender Last zu erhöhen und sie mit abnehmender Last
zu senken. Für eine Optimierung des Betriebs könnte eine
Einstellung der minimalen sowie der maximalen Drehzahl
erforderlich sein. Es ist auch möglich, die Drehzahl für den
Betrieb mit einer festgelegten Drehzahl einzustellen. Dies
könnte bei Verwendung einer konstanten Last oder für
Serviceleistungen vorteilhafter sein.
3.1.2

Fernbedienungspanel

1 Start-Knopf;
2 Stopp-Knopf;
3 Auswahl-Knopf;
4 Einstellungs-Knopf;
5 Fehler-Lampe;
6 Generator-Lastanzeige.
7 Display
6
7
TECHNISCHE INFORMATIONEN
2
5 1
4 3
