Einbindung in ein Netzwerk bzw. Anschluss an
ein Modem
ACHTUNG
Folgende Installationsvorschriften beachten

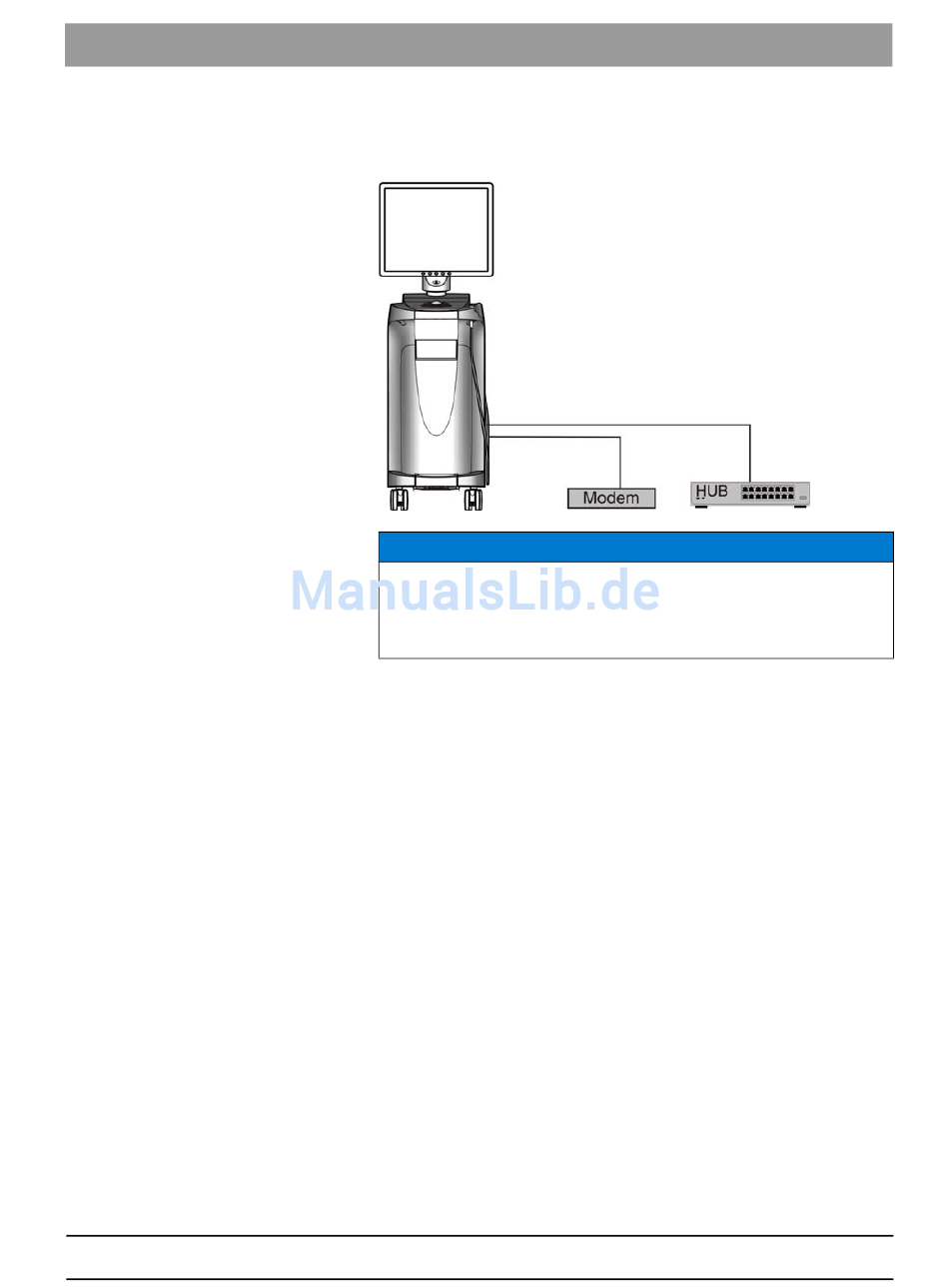

Für die Einbindung der Aufnahmeeinheit in ein Netzwerk bzw. den
Anschluss der Aufnahmeeinheit an ein Modem gelten folgende
Installationsvorschriften:
Netzwerk
Der Betrieb der Aufnahmeeinheit in einem Netzwerk darf nur über die
Anbindung an einem HUB/Switch erfolgen. Der HUB/Switch muss:
● im selben Raum, in dem die Aufnahmeeinheit betrieben wird, fest
installiert sein.
● über einen zusätzlichen Schutzleiter geerdet werden.
Querschnitt des Schutzleiters
Modem
Für den Betrieb der Aufnahmeeinheit an einem Modem muss mindestens
eine der folgenden Vorgaben erfüllt sein:
● Bei angeschlossenem Modem darf die Aufnahmeeinheit nur
außerhalb des Patientenbereichs betrieben werden (1,5m um den
Patienten).
● Modemseitig muss ein RS232-Isolator als Trennvorrichtung nach EN
60 601-1-1 mit mindestens 1,5kV Spannungsfestigkeit in die RS232-
Verbindungsleitung zwischen Aufnahmeeinheit und Modem montiert
werden.
4.6 Einbindung in ein Netzwerk bzw. Anschluss an ein Modem
geschützt verlegt
ungeschützt verlegt
4 Sicherheit
2
2,5mm
2
4mm
