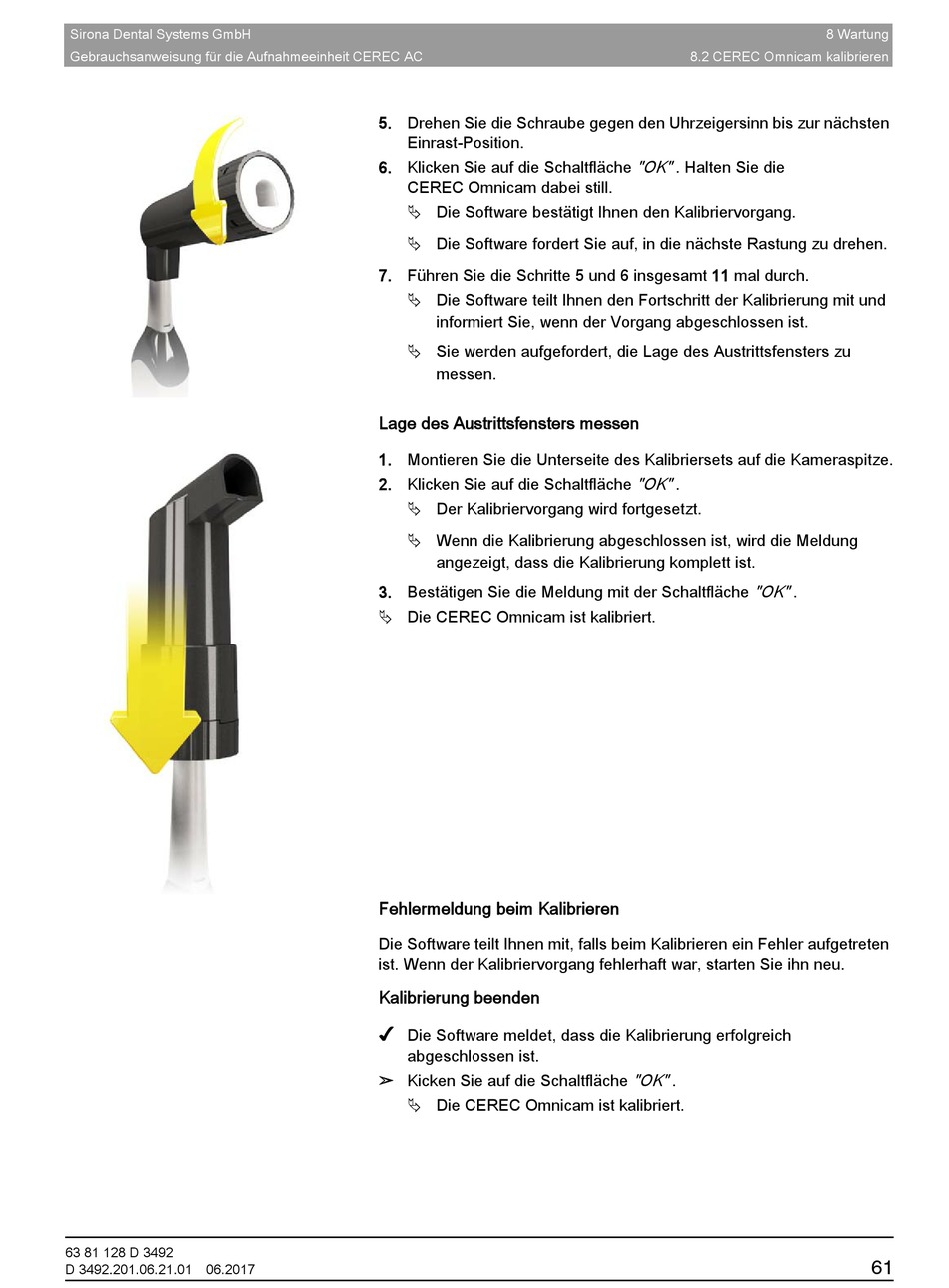

Sirona CEREC AC Gebrauchsanleitung Seite 61

Sirona Dental Systems GmbH
Gebrauchsanweisung für die Aufnahmeeinheit CEREC AC
63 81 128 D 3492
D 3492.201.06.21.01 06.2017
5. Drehen Sie die Schraube gegen den Uhrzeigersinn bis zur nächsten
Einrast-Position.
6. Klicken Sie auf die Schaltfläche
CEREC Omnicam dabei still.
 Die Software bestätigt Ihnen den Kalibriervorgang.
 Die Software fordert Sie auf, in die nächste Rastung zu drehen.
7. Führen Sie die Schritte 5 und 6 insgesamt 11 mal durch.
 Die Software teilt Ihnen den Fortschritt der Kalibrierung mit und
informiert Sie, wenn der Vorgang abgeschlossen ist.
 Sie werden aufgefordert, die Lage des Austrittsfensters zu
messen.
Lage des Austrittsfensters messen
1. Montieren Sie die Unterseite des Kalibriersets auf die Kameraspitze.
2. Klicken Sie auf die Schaltfläche
 Der Kalibriervorgang wird fortgesetzt.
 Wenn die Kalibrierung abgeschlossen ist, wird die Meldung
angezeigt, dass die Kalibrierung komplett ist.
3. Bestätigen Sie die Meldung mit der Schaltfläche
 Die CEREC Omnicam ist kalibriert.
Fehlermeldung beim Kalibrieren
Die Software teilt Ihnen mit, falls beim Kalibrieren ein Fehler aufgetreten
ist. Wenn der Kalibriervorgang fehlerhaft war, starten Sie ihn neu.
Kalibrierung beenden
✔
Die Software meldet, dass die Kalibrierung erfolgreich
abgeschlossen ist.
➢ Kicken Sie auf die Schaltfläche
 Die CEREC Omnicam ist kalibriert.
8.2 CEREC Omnicam kalibrieren
"OK"
. Halten Sie die
"OK"
.
"OK"
.
"OK"
.
8 Wartung
61
