Instandhalten und Warten
7.11 Speichern von Daten und Update des IM 153-4 PN

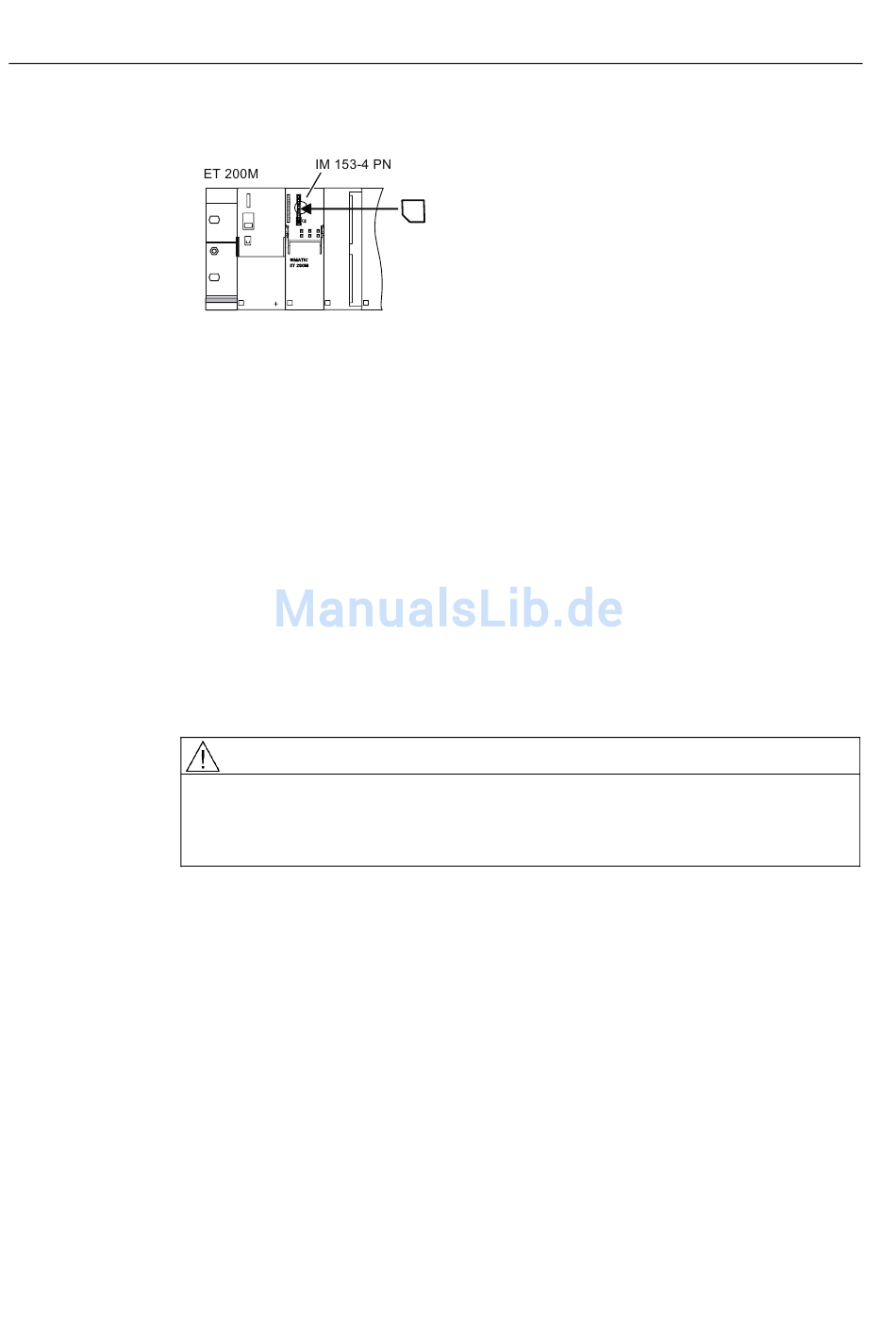

4. Stecken Sie die SIMATIC Micro Memory Card mit Update in den Modulschacht.
5. Schalten Sie die Spannung ein.
6. Schalten Sie das IM 153-4 PN spannungsfrei und ziehen Sie die SIMATIC Micro Memory
7. Stecken Sie die SIMATIC Micro Memory Card mit dem Gerätenamen wieder in den
Wiederanlauf nach Update
Update über PROFINET IO
In der
● das IM 153-4 PN nach erfolgreichem Update automatisch ein Reset ausführt, um mit der
● das IM 153-4 PN durch Ausschalten der Versorgungsspannung zurückzusetzen ist, bevor
Update über SIMATIC Micro Memory Card
War das Update erfolgreich, läuft das IM 153-4 PN mit der neuen Firmware hoch und ist
danach betriebsbereit.
Update nicht erfolgreich
Misslingt das Update, dann läuft das IM 153-4 PN nach Aus- / Einschalten der
Versorgungsspannung grundsätzlich mit der bisher aktuellen ("alten") Firmware an.
130
– Das IM 153-4 PN erkennt die SIMATIC Micro Memory Card mit den Update-Dateien
automatisch und startet das Update.
– Während des Updates leuchten die SF- und die BF-LED.
– Nach Abschluss des Updates blinkt die BF-LED mit 0,5 Hz.
Card mit Update.
Modulschacht und schalten Sie anschließend die Versorgungsspannung ein.
STEP 7
-Oberfläche ist einstellbar, ob
neu geladenen Firmware anzulaufen.
VORSICHT
Ist das Feld "Firmware nach Laden aktivieren" angehakt, so kommt es zu einem kurzen
Stationsausfall der ET 200M. Sind für diesen Fall keine Vorkehrungen getroffen, dann
führt das Update zum STOP der CPU (des IO-Controllers) wegen Baugruppenträger-
ausfall.
nach erneutem Einschalten der Versorgungsspannung das IM 153-4 PN mit der neuen
Firmware hochläuft.
