Produktübersicht
1.2 Was ist PROFIBUS DP?
Welche Geräte lassen sich an PROFIBUS DP anschließen?
Am PROFIBUS DP lassen sich die unterschiedlichsten Geräte als DP-Master oder
DP-Slaves anschließen, vorausgesetzt sie verhalten sich nach der Norm
IEC 61784-1:2002 Ed1 CP 3/1. Geräte der folgenden Produktfamilien sind u. a. einsetzbar:
● SIMATIC S7 / M7 / C7
● SIMATIC S5
● SIMATIC PG / PC
● SIMATIC HMI (Bedien- und Beobachtungsgeräte OP, OS, TD)
● Geräte von anderen Herstellern
Aufbau eines PROFIBUS DP-Netzes
Im folgenden Bild sehen Sie einen typischen Aufbau eines PROFIBUS DP-Netzes. Die
DP-Master sind in das jeweilige Gerät integriert, z. B. verfügt die S7-400 über eine
PROFIBUS DP-Schnittstelle, die Masteranschaltung IM 308-C steckt in einer S5-115U. Die
DP-Slaves sind die Dezentralen Peripheriegeräte, die über PROFIBUS DP mit den
DP-Mastern verbunden sind.

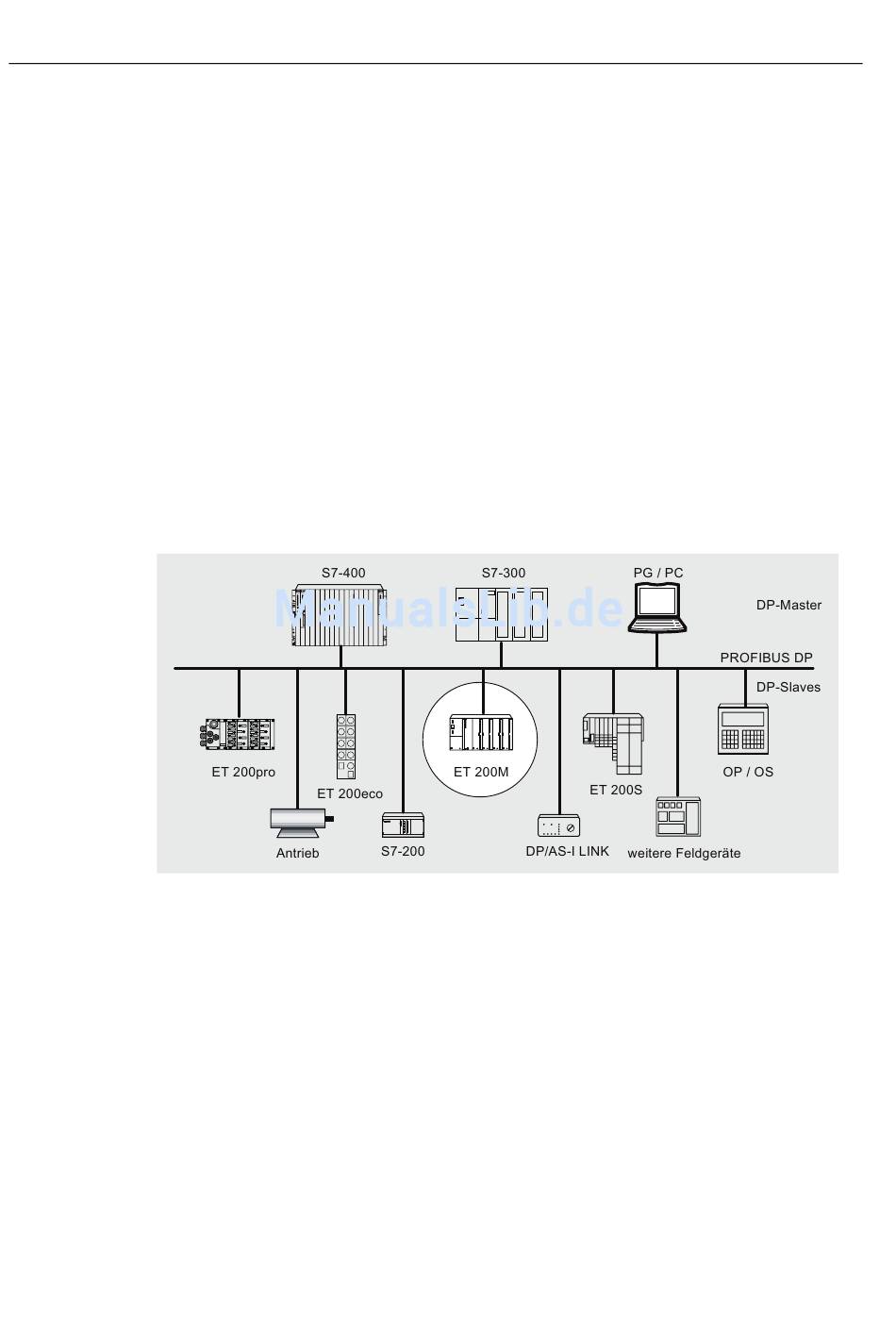

Bild 1-1
12
Typischer Aufbau eines PROFIBUS DP-Netzes
