■ A-1.3

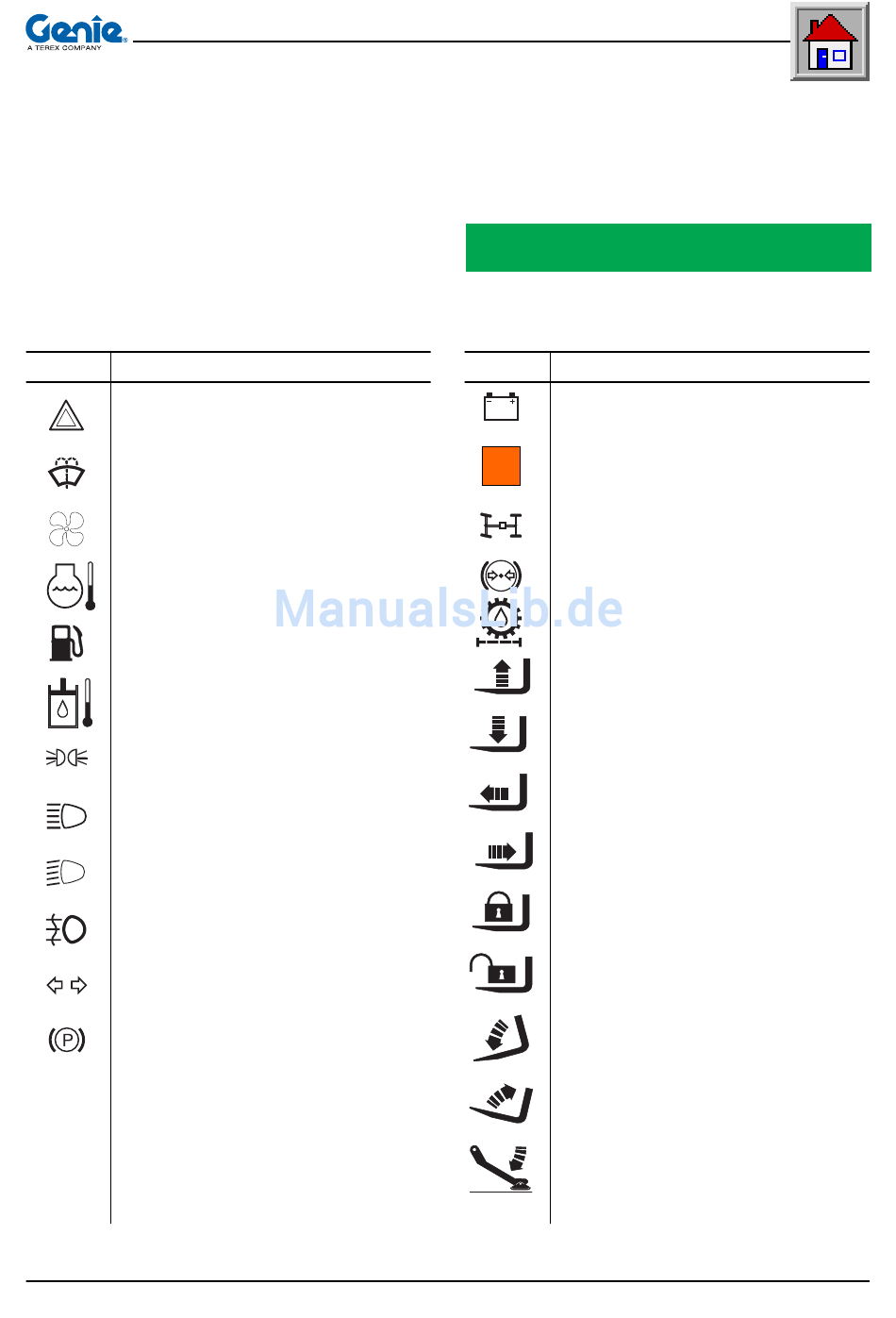

ERKLÄRUNG DER AN DER MASCHINE
ANGEWENDETEN SYMBOLE
Hier sind die Symbole aufgeführt, die normalerweise
auf den Hauptsteuervorrichtungen und auf den
Instrumenten der Standardmaschine angebracht sind,
sowie diejenigen, die angebracht sein können, wenn
auf die Maschine Zubehör und besondere Anbaugerät
montiert werden. Es handelt sich hierbei vorwiegend
um vereinheitliche Symbole (ISO), die bereits als Teil
des Allgemeinwissens betrachtet werden können. Es
Symbol
Bedeutung
Warnblinklichter
Scheibenwascher
Flügelrad Kabinenklimatisierung
Wassertemperatur des Dieselmotors
Kraftstoffstand
Hydrauliköltemperatur
Positionslichter
Fernlicht
Abblendlicht
Nebelscheinwerfer
Blinker
Handbremse
Stapler mit Teleskopausleger GTH-4013
ALLGEMEINE HINWEISE
dürfte trotzdem angebracht sein, ihre Bedeutung zu
bestätigen.
Nehmen Sie sich die notwendige Zeit, um mit
diesen Symbolen vertraut zu werden, damit Sie ihre
Bedeutung verstehen können.
Symbol
A-10
Seite
Dokumentkode 57.0007.0500 - 01/2006
WICHTIG
Bedeutung
Batterieladegerät
Druckknopf für Anbaugerät (falls
vorhanden)
Lenkwahl
Bremsendruck
Motoröldruck
Anheben des Auslegers
Absenken des Auslegers
Ausfahren des Auslegers
Einfahren des Auslegers
Sperre Anbaugerät
Freigabe Anbaugerät
Gabel nach vorne kippen
Gabel nach hinten kippen
Rechte Stabilitätsstütze absenken
