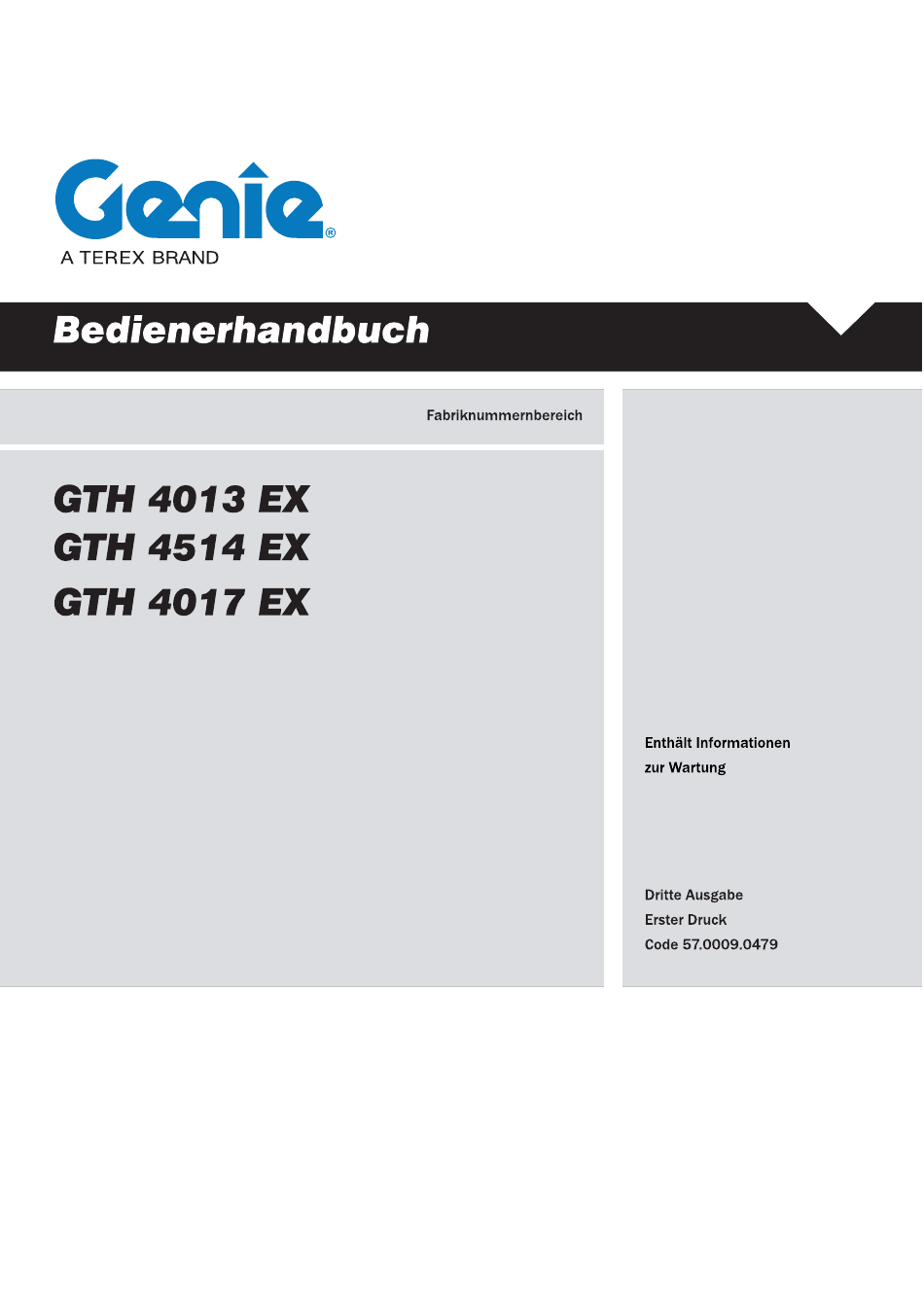

- Seite 1 From s/n: 20201 To s/n: 20614 From s/n: 20144 To s/n: 20480 From s/n: 19609 To s/n: 20781...
-
Seite 2: Inhaltsverzeichnis
Dritte Ausgabe - Erster Druck Bedienerhandbuch Inhaltsverzeichnis Wichtig Lesen und befolgen Sie die Sicherheits- Einleitung ..........S. bestimmungen und Bedienungsanweisungen, Identifikation Maschine ......S. bevor Sie diese Maschine in Betrieb nehmen. An Der Maschine Angewendete Diese Maschine darf nur von geschultem und Symbole............S. -
Seite 3: Einleitung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Einleitung Symbole Gefahrensymbol: Dieses Symbol wird verwendet, um Personen vor potenzieller Verletzungsgefahr zu warnen. Alle Sicherheitshinweise, die diesem Symbol folgen, b e a c h t e n u m m ö g l i c h e Verletzungen oder tödliche Unfälle zu vermeiden. - Seite 4 Dritte Ausgabe - Erster Druck Bedienerhandbuch Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 5: Bezeichnung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Identifikation Maschine Überprüfen Sie, ob das Bedienungshandbuch zu KENNDATENSCHILDER DER MASCHINE dieser Maschine gehört. An der Maschine sind folgende Kenndatenschilder angebracht: BEZEICHNUNG Geländegängiger Stapler mit veränderlicher Reichweite Typenschild der Maschine Auf dem Typenschild sind die Informationen der Maschinenidentifikation abgedruckt, darunter das MODELL: Modell, die Fabriknummer und das Baujahr. -
Seite 6: Hauptkomponenten
Dritte Ausgabe - Erster Druck Bedienerhandbuch Identifikation Maschine CE-ZEICHEN K E N N D A T E N S C H I L D E R D E R HAUPTKOMPONENTEN Diese Maschine entspricht den Sicherheits- Die Schilder aller Hauptteile, die nicht von TEREXLIFT bestimmungen der Maschinenrichtlinie. -
Seite 7: An Der Maschine Angewendete Symbole
Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angewendete Symbole Nebelscheinwerfer Kraftstoffstand Handbremse Batterieladegerät Bremsendruck Niedriger Druck Hydraulikölfilter Niedriger Füllstand Blinker Fernlicht Motoröl verstopft Hydrauliköl Temperaturanzeige Abblendlicht Luftfilter verstopft Vorwärmung Hohe Temperatur Hydrauliköl Glühkerzen Kühlflüssigkeit Lenkwahl Flügelrad Fahrtposition Warnblinklichter Positionslichter Kabinenklimatisierung 09.4618.0917... -
Seite 8: Beschreibung Gefahrenetiketten
Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angewendete Symbole BESCHREIBUNG GEFAHRENETIKETTEN Gefahr durch Stromschlag- Sicherheitsabstand Nicht unter der Absturzgefahr herabfallende gefahr Last durchgehen. einhalten Gegenstände Nicht rauchen. Explosions- / Die Anlage Verbrennungs- Keine Personen Keine offenen Verbrennungsgefahr abkühlen lassen heben gefahr Flammen benutzen. -
Seite 9: An Der Maschine Angebrachte Aufkleber Und Hinweistafeln
Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angebrachte Aufkleber Und Hinweistafeln GTH-4013 EX GTH-4017 EX GTH-4514 EX Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX... - Seite 10 Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angebrachte Aufkleber Und Hinweistafeln Kontrollieren, ob alle in der Tabelle aufgeführten Aufkleber vorhanden und gut lesbar sind. In der Tabelle ist auch ihre Zahl und die Beschreibung angegeben. Ref. Aufkleber Code Beschreibung Zahl SAFETY PIN...
- Seite 11 Niveauanzeige beachten. 09.4618.0854 Etikett - Einsatzbeschränkung in der Nähe 09.4618.0921 von elektrischen Leitungen 09.4618.0921 09.4618.0933 Einklemmgefahr 09.4618.0933 09.4618.0922 Einklemmgefahr 09.4618.0922 09.4618.0243 Zieraufkleber - Logo GENIE auf WEISSEM 09.4618.0241 Grund 09.4618.0242 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 12 Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angebrachte Aufkleber Und Hinweistafeln Ref. Aufkleber Code Beschreibung Zahl 09.4618.0815 Zieraufkleber - Genie GTH-4514 EX GTH-4514 EX 09.4618.0816 09.4618.0817 GTH-4017 EX Zieraufkleber - Genie GTH-4017 EX 09.4618.0818 09.4618.0813 GTH-4013 EX Zieraufkleber - Genie GTH-4013 EX 09.4618.0814...
- Seite 13 Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angebrachte Aufkleber Und Hinweistafeln Ref. Aufkleber Code Beschreibung Zahl Ref. Descrizione Glow Plugs Preheating Etikett - Sicherungs- und Relaiskasten Starter Enabling Switch Engine Stop 09.4618.1181 Ref. Descrizione Starter Enabling Switch Motor Instruments Panel Cabin Fuses Board Glow Plugs...
- Seite 14 Dritte Ausgabe - Erster Druck Bedienerhandbuch An Der Maschine Angebrachte Aufkleber Und Hinweistafeln Ref. Aufkleber Code Beschreibung Zahl 09.4618.1331 Batterieabschalter 09.4618.1331 Zulassungsschild der Kabine ROPS - FOPS. Darauf sind die Zulassungsdaten der Kabine 09.4616.0100 gemäß den ROPS-/FOPS-Bestimmungen eingestanzt. TEREX FT srl - ZO A D STR A E - 06019 MBERT DE PG - TA Tel.
-
Seite 15: Sicherheitsbestimmungen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen GEFAHREN DURCH DEFEKTE MASCHINE SICHERHEITSVORRICHTUNGEN • Verwenden Sie nie eine beschädigte Maschine. • Führen Sie vor der Inbetriebnahme eine gründliche Inspektion der Maschine durch, und prüfen Sie vor jeder Arbeitsschicht alle Funktionen. Die Maschine ist im Fall einer Beschädigung oder An der Maschine sind Sicherheitsvorrichtungen Fehlfunktion sofort außer Betrieb zu setzen und... -
Seite 16: Allgemeine Sicherheitshinweise
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen ALLGEMEINE SICHERHEITSHINWEISE Wenn diesem Handbuch aufgeführten Die meisten Unfälle, die sich bei der Arbeit mit Anweisungen Maschinen oder Geräten und bei deren Wartung und Reparatur ereignen, sind auf die Nichtbeachtung Sicherheitsbestimmungen d e r e i n f a c h s t e n S i c h e r h e i t s m a ß n a h m e n nicht befolgt werden, kann zurückzuführen. -
Seite 17: Erforderliche Eigenschaften Des Zuständigen Personals
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen ERFORDERLICHE EIGENSCHAFTEN E r f o r d e r l i c h e E i g e n s c h a f t e n d e s DES ZUSTÄNDIGEN PERSONALS Wartungspersonals Das für die Staplerwartung zuständige Personal E r f o r d e r l i c h e E i g e n s c h a f t e n d e s... -
Seite 18: Arbeitskleidung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen SONSTIGE GEFAHREN ARBEITSKLEIDUNG Während der Arbeit und vor allem bei Wartungs- und Reparaturarbeiten müssen entsprechende ARBEITSBEREICH Kleidung und folgendes Material zur Unfallverhütung Beachten Sie immer die Merkmale des Arbeitsbereichs, verwendet werden: in dem Sie tätig sind: •... - Seite 19 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen GEFAHR Gefahren bei der ARBEIT und bei der WARTUNG Bevor eine Arbeit begonnen wird, ist es notwendig, sich folgendermaßen vorzubereiten: • Vergewissern Sie sich vorher, dass die Sich vergewissern, dass der Boden, auf dem die Wartungsarbeiten mit Sorgfalt ausgeführt Maschine stehen soll (Räder oder Stabilitätsstützen), worden sind, unter Einhaltung der festgelegten...
- Seite 20 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen • Um in die Kabine oder andere überhöhte Stellen bei ausgeschaltetem Motor und mit der größten einzusteigen oder auszusteigen, muss immer das Vorsicht durch. Bringen Sie sie unbedingt wieder Gesicht der Maschine zugewandt sein, niemals an, bevor Sie den Motor wieder anlassen und die der Rücken.
-
Seite 21: Explosions- Oder Brandgefahr
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen • Bevor Sie Eingriffe an Druckleitungen (Hydrauliköl, Gefahren bei der BENUTZUNG DER MASCHINE Druckluft) vornehmen und/oder diese Elemente abklemmen, vergewissern Sie sich, dass die Folgende Arbeitssituationen sind unbedingt zu Leitung vom Überdruck befreit ist und keine heiße vermeiden: Flüssigkeiten mehr enthält. - Seite 22 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sicherheitsbestimmungen • Es ist verboten, an Orten, wo Brandgefahr besteht, und in Gegenwart von Kraftstoff, Ölen und Batterien zu rauchen und offene Flammen zu benutzen. • Alle entzündbaren oder gefährlichen Substanzen mit Vorsicht behandeln. •...
-
Seite 23: Beschreibung Der Maschine
Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine 1. Ausleger 2. Rahmen 3. Gabel 4. Träger für Anbaugerät 5. Abstützung 6. Steuerkabine nach ROPS-FOPS-Normen 7. Vordere Achse 8. Kraftstofftank 9. Trittstufe 10. Hintere Achse 11. Motor Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX... - Seite 24 Bedienerhandbuch Dritte Ausgabe - Erster Druck Beschreibung Der Maschine Allgemeine Beschreibung des Fahrzeugs GTH-4013 EX Das Fahrzeug besteht aus einem mobilem wird. Die zweite Pumpe, eine Zahnradpumpe ist auf Unterwagen mit einem Fahrerhaus für den Operator der hinteren Seite der größeren Pumpe geflanscht, und einem Teleskoparm, mit einem Anschlussgelenk die ist mechanisch mit dieser über ein PTO zum Bewegen der Last;...
- Seite 25 Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine Sektion des Arms, innerhalb des Mindest- und Zylinder betätigt wird, der zwischen dem rechten Maximal-Limits. Die mittlere Sektion des Arms kann im Teil des Fahrgestells und der vorderen Achse Bezug zu der externen Sektion mittels eines Ausfahr- angebracht ist.
- Seite 26 Bedienerhandbuch Dritte Ausgabe - Erster Druck Beschreibung Der Maschine zu können. Es wird ein automatisches Stabilitäts- Kontrollsystem mit Display gestellt, dies befindet sich in der Fahrerkabine und zeigt dem Operator die Stabilitätsbedingungen des Fahrzeugs an; ein Sensor auf der hinteren Achse misst die Residuallast der Achse.
- Seite 27 Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine Allgemeine Beschreibung des Fahrzeugs GTH-4514 EX wird. Die zweite Pumpe, eine Zahnradpumpe ist auf Das Fahrzeug besteht aus einem mobilem der hinteren Seite der größeren Pumpe geflanscht, Unterwagen mit einem Fahrerhaus für den Operator diese ist mechanisch mit dieser über ein PTO und einem Teleskoparm, mit einem Anschlussgelenk verbunden und produziert die nötige Ladefähigkeit...
- Seite 28 Bedienerhandbuch Dritte Ausgabe - Erster Druck Beschreibung Der Maschine und dem Mittelteil des Fahrgestells positioniert ist. Verteiler kontrolliert auch das seitliche Nivelliersystem Das Aus- und Einfahren dieses Zylinders ermöglicht des Fahrgestells, das von einem anderen spezifischen die Drehung der externen Sektion des Arms, innerhalb Zylinder betätigt wird, der zwischen dem rechten Teil des Mindest- und Maximal-Limits.
- Seite 29 Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine Windschutzscheibe und Fenstern ausgestattet, um den Operator zu schützen und eine optimale Sicht zu garantieren. Der Operator sitzt auf einem gepolsterten und regulierbarem Sitz und kann das Fahrzeug mit den hierzu bestimmten Steuerungen und Kontrollvorrichtungen bedienen, die passend in der Fahrerkabine positioniert wurden.
- Seite 30 Bedienerhandbuch Dritte Ausgabe - Erster Druck Beschreibung Der Maschine Descrizione Generale della Macchina GTH-4017 EX Das Fahrzeug besteht aus einem mobilem wird. Die zweite Pumpe, eine Zahnradpumpe ist auf Unterwagen mit einem Fahrerhaus für den Operator der hinteren Seite der größeren Pumpe geflanscht, und einem Teleskoparm, mit einem Anschlussgelenk die ist mechanisch mit dieser über ein PTO zum Bewegen der Last;...
- Seite 31 Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine dem Mittelteil des Fahrgestells positioniert ist. Das Fahrgestells, das von einem anderen spezifischen Aus- und Einfahren dieses Zylinders ermöglicht die Zylinder betätigt wird, der zwischen dem rechten Drehung der externen Sektion des Arms, innerhalb Teil des Fahrgestells und der vorderen Achse der Mindest- und Maximal-Limits.
- Seite 32 Bedienerhandbuch Dritte Ausgabe - Erster Druck Beschreibung Der Maschine ausgestattet, um den Operator zu schützen und eine optimale Sicht zu garantieren. Der Operator sitzt auf einem gepolsterten und regulierbarem Sitz und kann das Fahrzeug mit den hierzu bestimmten Steuerungen und Kontrollvorrichtungen bedienen, die passend in der Fahrerkabine positioniert wurden.
- Seite 33 Dritte Ausgabe - Erster Druck Bedienerhandbuch Beschreibung Der Maschine Zugelassene Einsatzbereiche Unsachgemässe Verwendung Der Stapler wurde für das Anheben, die Handhabung Unter unsachgemäßer Verwendung versteht man und die Beförderung von landwirtschaftlichen den Einsatz des Staplers mit Arbeitsmethoden, oder industriellen Produkten mittels Verwendung die nicht den Anweisungen in diesem Handbuch von geeigneten Anbaugeräten (siehe Kapitel entsprechen und die allgemein für den Bediener und...
- Seite 34 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 35: Befehle Und Instrumente
Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente ERROR 10. Neigungsmesser 1. Regulierbarer Lüftungsschlitz 2. Wahlschalter Vorwärtsgang/Rückwärtsgang 11. Mehrzweck-Steuerknüppel 3. Neigungseinstellung Lenkrad 12. Hebel Feststellbremse 4. Umschalter Blinker - Scheibenwischer - Hupe - 13. Gaspedal Scheinwerfer 14. Bremspedal 5. Hilfsbefehle 15. - Seite 36 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente 26.1 GTH-4013 EX RPM x 100 ERROR 19. Schaltknopf Nivellierung 27. Anlasser 20. Kontrollleuchte Antrieb 28. U m s c h a l t e r m e c h a n i s c h e Schaltung 21.
- Seite 37 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente 27 _ Anlasser 2 _ Wahlschalter Vorwärtsgang/ Rückwärtsgang Verfügt über vier Positionen: Verfügt über drei Positionen mit Blockierung in Keine Leitung befindet sich unter Spannung, Neutralstellung: der Schlüssel ist abziehbar, und der Motor ist abgestellt Neutralstellung;...
- Seite 38 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente 4 _Umschalter Blinker - Scheibenwischer - Hupe - Scheinwerfer Funktion Scheinwerfer: Funktion Hupe: Der Hebel besitzt drei Positionen auf der senkrechten Drückt man in Achsrichtung auf den Hebel, schaltet Achse für das Umschalten der Scheinwerfer: sich die Hupe ein, unabhängig von den anderen eingestellten Funktionen.
- Seite 39 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Bremsen Sicherheits- und Notsysteme Bremspedal 33 _ Schalter Warnblinklicht Mit dem Fuß einen zunehmenden Druck auf die Verfügt über zwei Positionen, Ein - Aus, und Bremse ausüben, um die Verlangsamung oder den steuert das gleichzeitige Blinken der Stillstand der Maschine zu erreichen.
- Seite 40 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente 6 _ Abschalter Lastbegrenzer Unter dem Deckel befindet sich ein Schlüsselschalter Lenkwahl für das Abschalten des Lastbegrenzers. 26 _ Umschalter für Lenkwahl Verfügt über 3 Positionen zur Auswahl der Lenk- GEFAHR weise: Verschiebung seitlich (“Hundegang”)
- Seite 41 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Hilfsbefehle 22 _ Umschalter Hilfs-Hydraulikkreis 31 _ Schalter Heizungsgebläse (SONDERAUSSTATTUNG) Verfügt über drei Positionen: 0 Gebläse ausgeschaltet Zweipoliger Schalter, der bei Drücken den 1 Schaltet die erste Geschwindigkeits- Hydraulikkreis auf die Versorgung der Anbaugeräte stufe ein mit Hilfsleitungen umstellt.
- Seite 42 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente Instrumente und Kontrollleuchten (Pos. 9) 36.1 34.1 RPM x 100 GTH-4013 EX 35.1 40 51 GTH-4514 EX GTH-4017 EX 34.1 35.1 36.1 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 43 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente BESCHREIBUNG 34 _ Kühlflüssigkeitstemperatur-Anzeige 43 _ Fernlicht-Kontrollleuchte Zeigt die Temperatur der Kühlflüssigkeit des Motors Zeigt an, wenn das Fernlicht eingeschaltet ist. an. Wenn der Zeiger in den roten Bereich geht und die Kontrollleuchte 34.1 aufleuchtet, die Maschine anhalten 44 _Blinker-Kontrollleuchte und die Ursache der Störung suchen.
-
Seite 44: Steuerhebel
Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente STEUERHEBEL Die Stapler sind mit einem elektroproportionalen Mehrzwecksteuerknüppel für die Steuerung aller Bewegungen der Maschine ausgerüstet. Durch Bewegen in die vier Richtungen (rechts - links, vorwärts - rückwärts) kann damit die Steuerung der Auf-/Ab-Bewegungen des Auslegers und das Kippen des Anbaugeräts erfolgen. - Seite 45 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Wahl der Funktionen Mit dem Steuerhebel können die folgenden Bewegungen ausgeführt werden: • Absenken/Anheben des Auslegers Den Hebel in Richtung A oder B bewegen. • Einziehen/Ausschieben des Teleskopauslegers Das Rädchen 2 in Richtung A oder B drücken ohne den Schalthebel zu betätigen •...
- Seite 46 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente Anheben/Absenken des Auslegers GEFAHR Bevor Bewegungen des Auslegers ausgeführt werden, sicherstellen, dass sich niemand im Aktionsbereich aufhält. Zum Ausführen der Auslegerbewegungen: • Den Hebel langsam in Richtung B betätigen, um den Ausleger anzuheben, oder in Richtung A, um ihn abzusenken.
- Seite 47 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Ausschieben/Einziehen des Auslegers GEFAHR Bevor Bewegungen des Auslegers ausgeführt werden, sicherstellen, dass sich niemand im Aktionsbereich aufhält. Z u m A u s s c h i e b e n o d e r E i n z i e h e n d e s ...
- Seite 48 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente Vor- und Zurückkippen der Trägerplatte für Anbaugeräte GEFAHR Bevor Bewegungen des Auslegers ausgeführt werden, sicherstellen, dass sich niemand im Aktionsbereich aufhält. Zum Kippen der Trägerplatte für Anbaugerät: • Den Hebel langsam in Richtung D betätigen, um die Trägerplatte nach vorn zu kippen, oder in Richtung C, um sie nach hinten zu kippen.
- Seite 49 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Schnellblockierung der Anbaugeräte GEFAHR Bevor Bewegungen des Auslegers ausgeführt werden, sicherstellen, dass sich niemand im Aktionsbereich aufhält. Zum Blockieren der Anbaugeräte: • den Knopf 1 drücken und den Hebel in Richtung C betätigen, um das Anbaugerät zu blockieren oder in Richtung D um das Anbaugerät freizugeben.
- Seite 50 Bedienerhandbuch Dritte Ausgabe - Erster Druck Befehle Und Instrumente Bewegung der Abstützungen Nivelllierung des Maschinenrahmens GEFAHR Vor Absenken der Stabilitätsstützen sich Die Nivellierung mit dem Neigungsmesser 10 vergewissern, dass sich niemand im Arbeitsradius kontrollieren. Die Luftblase muss sich in der Mitte befindet.
- Seite 51 Dritte Ausgabe - Erster Druck Bedienerhandbuch Befehle Und Instrumente Manuelle Befehle GEFAHR Wenn es nicht möglich ist, einen Befehl mit dem Steuerknüppel auszuführen, kann der Steuerblock im Notfall manuell betätigt werden. Der Steuerblock besitzt vier Schalthebel für die Bei der Benutzung der Notbefehle unbedingt die folgenden Funktionen: folgende Reihenfolge einhalten: Hebel 1 in Position A Absenken des Auslegers...
- Seite 52 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 53: Kontrollen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Kontrollen Inspektion vor Inbetriebnahme Grundsätzliches Es unterliegt der Verantwortung des Bedieners, die Inspektionen vor Inbetriebnahme und regelmäßige Wartungsarbeiten durchzuführen. Bitte beachten und befolgen: Bei der Inspektion vor Inbetriebnahme handelt es sich um eine Sichtprüfung, die vor jeder Arbeitsschicht Die Grundsätze des sicheren Maschinenbetriebs vom Bediener durchgeführt wird. - Seite 54 Bedienerhandbuch Dritte Ausgabe - Erster Druck Kontrollen INSPEKTION VOR INBETRIEBNAHME Prüfen Sie die gesamte Maschine auf: • V e r g e w i s s e r n S i e s i c h , d a s s d a s •...
- Seite 55 Dritte Ausgabe - Erster Druck Bedienerhandbuch Kontrollen FUNKTIONSTESTS Die Funktionstests dienen dazu, Fehlfunktionen bereits 5 Kontrollieren, ob die Handbremse angezogen und vor Inbetriebnahme der Maschine festzustellen. Der der Schalthebel in Leerlaufstellung ist. Bediener muss die Anweisungen Schritt für Schritt 6 Den Motor nach den Anleitungen im Kapitel befolgen und alle Maschinenfunktionen überprüfen.
-
Seite 56: Inspektion Des Arbeitsplatzes
Bedienerhandbuch Dritte Ausgabe - Erster Druck Kontrollen 17 Das Funktionieren überprüfen, indem man das Kontrolle der Abstützungen Lenkrad etwa ¼-Drehung in jede Richtung 26 Mit den Druckknöpfen 1 und 2 die Abstützungen dreht. vollständig ausfahren und einziehen. Ergebnis: Die Vorder- und Hinterräder müssen Ergebnis: Die Bewegung der Abstützungen muss sich in die gleiche Richtung wie das Lenkrad funktionieren. -
Seite 57: Betrieb Und Benutzung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung Dieses Kapitel erklärt einige Techniken und GEFAHR Vorgehensweisen für die sichere Benutzung der mit Standardgabel ausgestatteten Maschine. Für die Benutzung mit anderen Anbaugeräten wird auf die im Kapitel “Sonderzubehör” aufgeführten Hinweise Zur vollkommen sicheren Benutzung der verwiesen. -
Seite 58: Aufstieg Auf Die Maschine
Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung AUFSTIEG AUF DIE MASCHINE EINSTIEG IN DIE FAHRERKABINE Um die in geöffneter Position eingehängte Tür ACHTUNG frei zu machen: • Knopf 4 drücken, um die Tür aus der Halterung frei zu machen. -
Seite 59: Regulierung Des Fahrersitzes
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung REGULIERUNG DES FAHRERSITZES Eine genaue Einstellung des Sitzes garantiert dem Fahrer eine sichere und bequeme Steuerung. Mit den Vorrichtungen am Fahrersitz des Staplers können die Federung, die Sitzhöhe, der Abstand zu den Schaltelementen, die Neigung der Rückenlehne und die Höhe der Armlehnen eingestellt werden. -
Seite 60: Einstellung Der Lenkradneigung
Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung EINSTELLUNG DER LENKRADNEIGUNG EINSTELLUNG DER RÜCKSPIEGEL Das Lenkrad und das Instrumentbrett besitzten eine Die Maschine verfügt über zwei Außenrückspiegel: Neigungseinstellung. • Der Spiegel 55 ist an einer geeigneten Haltestange Um die Neigung des Lenkrades einzustellen, den in so weit vorgerückter Position angebracht, dass Hebel 1 lösen, dann das Lenkrad in die gewünschte damit die Kontrolle des Bereichs rechts hinter der... -
Seite 61: Anlassen Des Motors
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung ANLASSEN DES MOTORS STARTEN MIT FREMDBATTERIE • Den Fahrtrichtungshebel in Leerlaufposition ACHTUNG bringen. • Anlassen des Motors durch Drehen des Anlasserschalters auf Stufe ; nach dem Anspringen sofort loslassen. Falls der Motor Die Maschine nicht mit Schnellstartern nach ca. -
Seite 62: Anlassen Des Motors Bei Niedrigen Temperaturen
Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung ANLASSEN DES MOTORS BEI NIEDRIGEN TEMPERATUREN • Wenn sich die Hilfsbatterie auf einem anderen Bei Kaltstart wird empfohlen, Öle mit einer SAE- Fahrzeug befindet, darauf achten, dass dieses Viskosität zu benutzen, die der Außentemperatur nicht mit dem unterstützten Fahrzeug in Kontakt angepasst ist. -
Seite 63: Die Batterie Abklemmen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung DIE BATTERIE ABKLEMMEN BENUTZUNG MIT ARBEITSBÜHNE Während der Wartungsarbeiten, Reparaturen Wenn die Arbeitsbühne benutzt werden muss, wie oder Schweißungsarbeiten den Schalter des folgt vorgehen: Batterieschalters drehen, der sich im Motorraum Die Arbeitsbühne in den Geräteträger einhängen. befindet, unter dem Luftfilter des Motors im Fall des Die Maschine mit Hilfe des Neigungsmessers 10 GTH-4013 EX und außerhalb des Motorraums, im... -
Seite 64: Abstellen Und Parken Der Maschine
Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung ABSTELLEN UND PARKEN DER MASCHINE Die Maschine möglichst auf einer ebenen, trockenen und stabilen Fläche zum Stillstand bringen; dann folgendermaßen vorgehen: • Die Maschine sanft zum Stillstand bringen, indem man langsam den Fuß vom Gaspedal nimmt und das Bremspedal drückt. -
Seite 65: Anwendung Der Lastentabellen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung ANWENDUNG DER LASTENTABELLEN GEFAHR Die Lasttabellen 1 geben die zulässige Höchstlast in Abhängigkeit vom Ausschub des Auslegers und von der Art des benutzten Anbaugeräts an. Konsultieren Sie diese Tabellen immer, um sicher Die in der Kabine angebrachten Tabellen gelten für arbeiten zu können. - Seite 66 Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung LASTBEGRENZER Am vorderen Querholm der Kabine befindet sich die Vorrichtung zur Lastbegrenzung 7, die die laufenden Änderungen des Stabilitätsgrads der Maschine anzeigt und diese blockiert, bevor eine kritische Situation eintritt. Beschreibung der Steuerbefehle 1 Knopf Kalibrierung 2 Display 3 LED-Leiste Stabilitätsanzeige...
-
Seite 67: Bewegung Der Lasten
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung BEWEGUNG DER LASTEN Alarmcodes und Rücksetzen Einstellung der Gabel Der Begrenzer besitzt ein Selbstdiagnosesystem, das Mit FEM-Gabel (SONDERAUSSTATTUNG) Defekte der Messfühler, Kabelbrüche und Defekte Die Gabel muss in Abhängigkeit von der zu am Elektroniksystem feststellt. - Seite 68 Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung ARBEITSPHASEN GEFAHR Der Bediener muss sein Sichtfeld prüfen, wenn er den Stapler benutzt. Aufladephase • Sich der zu bewegenden Last rechtwinklig nähern, dabei auf der Wasserwaage die korrekte Nivellierung der Maschine kontrollieren. •...
- Seite 69 Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung Beförderungsphase Entladephase • Ruppiges Anfahren und Bremsen vermeiden. • Sich der Entladezone mit gerade gestellten Rädern nähern und die Maschine sanft zum • D i e B e f ö r d e r u n g a n d i e E n t l a d e s t e l l e Stillstand bringen, dabei ausreichend Raum für durchführen, dabei große Umsicht bewahren das Auslegermanöver lassen.
-
Seite 70: Auswechseln Der Anbaugeräte
Bedienerhandbuch Dritte Ausgabe - Erster Druck Betrieb Und Benutzung GEFAHR AUSWECHSELN DER ANBAUGERÄTE ACHTUNG Prüfen Sie nach dem Auswechseln des Ausschließlich die von Terexlift entwickelten Anbaugeräts, bevor Sie mit der Maschine arbeiten, und vorgesehenen Anbaugeräte für den Stapler mit einem Blick, ob das Gerät gut am Ausleger verwenden. -
Seite 71: Fahrt Auf Strasse Oder Baustelle
Dritte Ausgabe - Erster Druck Bedienerhandbuch Betrieb Und Benutzung FAHRT AUF STRASSE ODER BAUSTELLE Version mit HYDRAULISCHER SPERRE Halten Sie sich bei Fahrten auf öffentlichen Straßen F ü r d a s A u s w e c h s e l n d e s A n b a u g e r ä t s gewissenhaft an die geltende Straßenverkehrsordnung folgendermaßen vorgehen: des Landes, in dem Sie tätig sind. -
Seite 72: Transport Der Maschine
Bedienerhandbuch Dritte Ausgabe - Erster Druck Transport Der Maschine ABSCHLEPPEN DER MASCHINE Das Abschleppen der Maschine ist nur ratsam, wenn sich keine Alternativen ergeben. Es ist immer ratsam, wenn möglich, die Maschine an Ort und Stelle zu reparieren. Falls unbedingt abgeschleppt werden muss, gehen Sie folgendermaßen vor: •... -
Seite 73: Anheben Der Maschine
Dritte Ausgabe - Erster Druck Bedienerhandbuch Transport Der Maschine ANHEBEN DER MASCHINE TRANSPORT AUF LASTWAGEN Beim Transport der Maschine auf Lastwagen ist Wenn die Maschine angehoben werden soll, folgendermaßen vorzugehen: Hebezeug verwenden, das eine dem Gewicht des Staplers angemessener Tragkraft besitzt. Die •... -
Seite 74: Parken Und Ausserbetriebnahme
Bedienerhandbuch Dritte Ausgabe - Erster Druck Transport Der Maschine PARKEN UND AUSSERBETRIEBNAHME Kurzer Betriebsstillstand Längerer Betriebsstillstand Wenn die Maschine für eine längere Betriebspause Die Maschine am Ende jedes Arbeitstages, jeder Arbeitsschicht und während der Nachtpausen so geparkt werden soll, empfiehlt sich zusätzlich parken, dass sie keine Gefahr darstellt. -
Seite 75: Reinigung Und Wäsche Der Maschine
Dritte Ausgabe - Erster Druck Bedienerhandbuch Transport Der Maschine REINIGUNG UND WÄSCHE DER MASCHINE ENTSORGUNG Zur vorschriftsmäßigen Reinigung der Maschine SCHÜTZT folgende Schritte ausführen: DIE UMWELT • Die mit Öl oder Fett verschmutzten Teile nur mit Trockenlösungsmitteln oder flüchtigem Am Ende des Nutzungszyklus der Maschine Mineralspiritus reinigen. - Seite 76 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 77: Vorbemerkung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung VORBEMERKUNG Bitte beachten und befolgen: Nur die in diesem Handbuch aufgeführten, planmäßigen Eine sorgfältige und regelmäßige Wartung garantiert W a r t u n g s a r b e i t e n d ü r f e n dem Maschinenbediener eine immer zuverlässige vom Bediener durchgeführt und sichere Maschine. -
Seite 78: Ersatzteile
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung ERSATZTEILE SCHMIERMITTEL - HYGIENE- UND SICHERHEITSNORMEN ACHTUNG Hygiene D e r l ä n g e r e r H a u t k o n t a k t m i t Ö l e n k a n n Nur Originalersatzteile verwenden. -
Seite 79: Turnusmässige Wartungsarbeiten
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung TURNUSMÄSSIGE In den ersten 100 Arbeitsstunden WARTUNGSARBEITEN 1. Das Öl in den Differenzialen, in den Radgetrieben und im Verteilergetriebe wechseln. Eine falsche oder mangelhafte Wartung kann die Maschine zu einer Gefahr für den Maschinenbediener Alle 10 Arbeitsstunden oder täglich und in der Nähe befindliche Personen machen. - Seite 80 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung Alle 250 Arbeitsstunden oder monatlich 3. Den festen Sitz der Befestigungsschrauben der Kabine kontrollieren. Tätigkeiten, die zusätzlich zu den vorher genannten 4. Auf übermäßiges Spiel zwischen den Bolzen und auszuführen sind. den Buchsen in allen Gelenken kontrollieren. 1.
- Seite 81 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung ÖLWECHSELPROGRAMM Arbeits- Zeit- Arbeit Öltyp stunden * intervalle * SHELL RIMULA 15W-40 Füllstandskontrolle täglich (API CH-4/CG-4/CF-4/CF; Motor 1. Wechsel ACEA E3; MB228.3) Ölwechselintervall jährlich TRACTORENAULT THFI 208 Achsen Füllstandskontrolle monatlich LF SAE 80W; API GL4 / FORD 1.
-
Seite 82: Wartungsarbeiten
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung WARTUNGSARBEITEN ACHTUNG GEFAHR Die Hochdruckleitungen dürfen nur durch besonders qualifiziertes Personal ausgewechselt Alle Wartungsarbeiten müssen bei abgeschaltetem werden. Motor, mit angezogener Handbremse, mit völlig Jede Verunreinigung, die in den Kreislauf gelangt, führt zum sofortigen Verschleiß des Getriebes. auf den Boden abgesetzten Arbeitsgeräten und bei Schaltung im Leerlauf durchgeführt ACHTUNG... -
Seite 83: Zugang Zum Motorraum
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung ZUGANG ZUM MOTORRAUM ACHTUNG Wenn irgendwelche Arbeiten im Motorraum durchgeführt werden sollen, muss die Schutzhaube geöffnet werden. Mit Vorsicht herangehen. Manche Die Haube besitzt pneumatische Stoßdämpfer, die ihr Gewicht erleichtern und sie in der angehobenen Motorteile können sehr heiß... - Seite 84 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung MOTORBELÜFTUNGSFILTER (für GTH-4013 EX) ACHTUNG Das innere Filterelement muss bei jeder Den Motorbelüftungsfilter reinigen und, falls zweiten Auswechslung des äußeren Elements notwendig, die Filtereinsätze austauschen. ausgetauscht werden. Reinigung oder Austausch der äußeren Die Patrone darf nicht mit Wasser oder Filterpatrone irgendwelchen Lösungsmitteln gereinigt Den Motor abschalten und die Handbremse...
- Seite 85 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung MOTORBELÜFTUNGSFILTER ACHTUNG (für GTH-4017 EX GTH-4514 EX) Das innere Filterelement muss bei jeder zweiten Auswechslung des äußeren Elements Den Motorbelüftungsfilter reinigen und, falls ausgetauscht werden. notwendig, die Filtereinsätze austauschen. Den im Filter angesammelten Staub täglich Reinigung oder Austausch des äußeren durch leichten Druck auf die Gummimanschette Filtereinsatzes...
- Seite 86 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung MOTORKÜHLANLAGE ACHTUNG GTH-4514 EX GTH-4017 EX Wenn die Kühlflüssigkeit heiß ist, steht die Anlage unter Druck. Bei heißem Motor mit großer Vorsicht langsam den Kühlerdeckel aufschrauben, ohne ihn völlig abzuschrauben, um den Druck abzulassen.
- Seite 87 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung KONTROLLE DES ÖLSTANDES IM TANK HYDRAULIKÖLWECHSEL ACHTUNG Falls das Öl ausgetauscht werden muss: 1 Die Maschine auf ebenem Boden zum Stehen Sehr feine Hydraulikölstrahlen unter Druck bringen und sicherstellen, dass die Handbremse können in die Haut eindringen. Nicht die Finger angezogen ist.
-
Seite 88: Auswechslung Des Filtereinsätze Des Ölfilters In Der Saugleitung
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung AUSWECHSLUNG DES FILTEREINSÄTZE DES ÖLFILTERS IN DER SAUGLEITUNG FÜR GTH-4514 EX und GTH-4017 EX Ölfilter der Hilfsmotoren Ölfilter der Transmission Zum Austausch des Hydraulikölfiltereinsatzes der Zum Austausch des Ölfiltereinsatzes der Transmission Hilfsmotoren folgendermaßen vorgehen: folgendermaßen vorgehen: Die Maschine auf ebenem Boden zum Stehen Die Maschine auf ebenem Boden zum Stehen... - Seite 89 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung AUSWECHSLUNG DES FILTEREINSATZES DES ÖLFILTERS FÜR GTH-4013 EX Zum Austausch des Hydraulikölfiltereinsatzes folgendermaßen vorgehen: 1 Die Maschine auf ebenem Boden zum Stehen bringen und sicherstellen, dass die Handbremse angezogen ist. 2 Einen geeigneten Behälter unter dem Filter anbringen, um eventuelle Ölverluste auffangen zu können.
-
Seite 90: Luftfilter Kabine
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung LUFTFILTER KABINE Alle sechs Monate den Luftfilter der Kabine reinigen und wenn Filtermaschen gebrochen oder beschädigt sind, sofort die Patrone auswechseln. R e i n i g u n g o d e r A u s t a u s c h d e s Filtereinsatzes:... -
Seite 91: Differenzialölstand
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung ÖLSTAND DER RADUNTERSETZER (vorn und DIFFERENZIALÖLSTAND hinten) Zur Kontrolle des Ölstands im vorderen und hinteren Differenzial: • Die Maschine auf ebenem Boden zum Stehen bringen und sicherstellen, dass die Handbremse Zur Kontrolle des Ölstands in den Raduntersetzern: angezogen ist. -
Seite 92: Ölstand Im Verteilergetriebe
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung ÖLSTAND IM VERTEILERGETRIEBE Zur Kontrolle des Ölstands im Verteilergetriebe: • Die Maschine auf ebenem Boden zum Stehen Einfüllstopfen bringen und sicherstellen, dass die Handbremse Ablassstopfen angezogen ist. • Die Zone um den Messstopfen herum reinigen. -
Seite 93: Schmierung
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung SCHMIERUNG ACHTUNG ACHTUNG Bevor man Schmierfett in die Schmiernippel Z u m E i n f e t t e n d e r G l e i t t e i l e d e r einfüllt, reinigt man diese sorgfältig, um zu Teleskopauslegerabschnitte ausschließlich Fett... -
Seite 94: Reifen Und Räder
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung REIFEN UND RÄDER Bei neuen Maschinen und jedesmal wenn ein Rad abmontiert oder ausgetauscht wird, alle zwei Stunden den festen Sitz der Radmuttern kontrollieren, bis diese vollständig konsolidiert sind. Anzugsmoment: 400 N/m. Übermäßig aufgepumpte oder überhitzte Reifen können explodieren! Müssen die Reifen ausgetauscht werden, müssen sie mit neuen, die den im Fahrzeugbrief... -
Seite 95: Ausfluchtung Der Räder
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung AUSFLUCHTUNG DER RÄDER Während der Maschinenbenutzung ist es möglich, dass die Ausfluchtung zwischen den Rädern der vorderen und hinteren Achse Veränderungen erfährt. Ursache dafür kann ein Aussickern von Öl aus den Steuerleitungen für die Lenkung sein, aber auch das Betätigen der Lenkung auf beiden Achsen in einem Augenblick, in dem die Vorderräder nicht exakt mit den Hinterrädern ausgefluchtet sind. -
Seite 96: Spieleinstellung Der Führungsschienen Der Auslegerabschnitte
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung SPIELEINSTELLUNG DER FÜHRUNGSSCHIENEN DER AUSLEGERABSCHNITTE Jeder Ausschub verfügt über einstellbare Gleitbacken auf allen vier Seiten des Profils. Die Gleitbacken befinden sich sowohl auf dem festen als auch auf dem beweglichen Teil eines jeden Abschnitts. Alle Gleitbacken sind durch das Einsetzen geeigneter, von ... -
Seite 97: Teleskopausleger
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung P H A S E N A U S G L E I C H A U S S C H U B SPANNEN DER AUSLEGERKETTEN (nur bei TELESKOPAUSLEGER GTH-4514 EX und GTH-4017 EX) (nur bei GTH-4013 EX) Zum Spannen der Auslegerketten ist folgende Während der Maschinenbenutzung ist es möglich,... - Seite 98 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung Ü B E R P R Ü F U N G D E R S I C H E R H E I T S - VORRICHTUNGEN LASTBEGRENZUNGSSYSTEMS Überprüfung des Lastbegrenzungssystems Diese besteht aus einer Wägezelle, die an der (bei jeder Benutzung) Hinterachse angebracht ist, und einem Display in Das Lastbegrenzungssystem DLE führt beim Start...
-
Seite 99: Endschalter An Den Abstützungen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung ENDSCHALTER an den ABSTÜTZUNGEN Not-Aus-Knopfes Das Ausfahren der Abstützungen bewirkt: Dieser befindet sich am Armaturenbrett rechts vom Skalenwechsel am Anti-Kippsystem Steuerrad und stellt bei Drücken den Motor ab. Sperre des Antriebs Vor dem Wiederanlauf die Ursachen, die zum Nothalt geführt haben, beseitigen, dann den Knopf durch Drücken und Drehen gegen den Uhrzeigersinn freigeben. - Seite 100 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung SPERRVENTILE an allen ZYLINDERN GEFAHR Alle an der Maschine installierten Zylinder besitzen Sperrventile: Bevor man Wartungsarbeiten am Sperrventil • Ausgleichszylinder des Hubzylinders oder allgemein im Bereich • Hubzylinder unter dem Ausleger ausführt, muss unbedingt die Sicherheitssperre des Hubzylinders benutzt •...
- Seite 101 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung Überprüfung der Sperrventile (alle 3 Monate) Zum Ausbauen von Sperrventilen oder Zylindern Mit den vorgesteuerten Sperrventilen kann die Den Ausleger stabil auf den Boden absetzen, Last auch bei Platzen eines Schlauches in Position da das Ausbauen des Sperrventils oder des gehalten werden.
- Seite 102 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung MIKROSCHALTER: GTH-4514 EX & GTH-4017 EX L Sensor Ausleger unten: auf der Rückseite des Auslegers montierter Schalter M Sensor Ausleger oben: auf der Rückseite des Auslegers montierter Schalter N Sensor Ausleger ausgeschoben: auf der Rückseite des Auslegers montierter Schalter Schalter an der Feststellbremse, der das Einschalten der Vorwärts-/Rückwärtsfahrt...
-
Seite 103: Mikroschalter Am Sitz
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung Überprüfung des Einschaltbefehls der MIKROSCHALTER AM SITZ Dieser im Sitz angebrachte Mikroschalter sperrt den Maschine (bei jeder Benutzung) Antrieb, wenn der Bediener nicht auf dem Führersitz Versuchen, den Motor mit eingelegtem Vorwärts- oder Platz genommen hat. -
Seite 104: Elektrische Anlage
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung ELEKTRISCHE ANLAGE ACHTUNG GEFAHR • Keine Schmelzsicherungen mit einer höheren Amperezahl als der angegeben einbauen: Alle Wartungsarbeiten müssen bei abgeschaltetem diese können Schäden an der elektrischen Motor, mit angezogener Handbremse, mit völlig Anlage verursachen. auf den Boden abgesetzten Arbeitsgeräten und •... -
Seite 105: Schmelzsicherungen Und Relais
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung SCHMELZSICHERUNGEN UND RELAIS Relais Die elektrische Anlage ist mit Schmelzsicherungen Ref. Circuit geschützt, die auf der linken Seite im Kabineninneren untergebracht sind. Bevor man eine defekte HIGH BEAM Schmelzsicherung mit einer anderen der gleichen LOW BEAM Amperezahl austauscht, die Ursachen der Störung HORN... - Seite 106 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung SCHMELZSICHERUNGEN UND RELAIS Relais Die elektrische Anlage ist mit Schmelzsicherungen Ref. Circuit geschützt, die auf der linken Seite im Kabineninneren untergebracht sind. Bevor man eine defekte HIGH BEAM Schmelzsicherung mit einer anderen der gleichen LOW BEAM Amperezahl austauscht, die Ursachen der Störung HORN...
- Seite 107 Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung Sicherungen und Relais im Motorraum ACHTUNG Ref. Circuit Amp. F1G Starter Enabling Switch • Keine Schmelzsicherungen mit einer höheren F2G Engine Ignition Key Amperezahl als der angegeben einbauen: F3G Cabin Fuses Board diese können Schäden an der elektrischen F4G Glow Plugs Anlage verursachen.
- Seite 108 Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung 12 V CC LAMPEN Benutzung Spannung Lagerungsart Leistung Vordere Fernlichter / Abblendlicht 12 V P45t 45/40 W Begrenzungsleuchten 12 V BA 9s Vordere / hintere Fahrtrichtungsanzeiger 12 V BA 15s 21 W Stopp- und Positionsleuchten 12 V BAY 15d 21/5 W...
-
Seite 109: Eigenschaften
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung BATTERIE EIGENSCHAFTEN Spannung 12 V Stromstärke 120 Ah 510 mm Länge 175 mm Breite 228 mm Höhe Gewicht 36 kg • Zum Abklemmen der Batterie zuerst den • Alle 250 Arbeitsstunden den Elektrolytstand der Minuspol (-) der Masse abnehmen. -
Seite 110: Spezifikation Der Produkte
Bedienerhandbuch Dritte Ausgabe - Erster Druck Wartung FÜLLMENGEN FÜLLMENGEN Fassungsvermögen Produkt Maschinenteil (Liter) Motoröl Dieselmotor Wasser + Frostschutz Motorkühlanlage Dieselöl Kraftstofftank Hydrauliköl Tank Hydraulikanlage Öl Wechselgetriebe Öl Differenziale Öl 0,75 Raduntersetzer SPEZIFIKATION DER PRODUKTE Motoröl Benutzen Sie das vom Hersteller des Dieselmotors vorgeschriebene Öl. (Konsultieren Sie die entsprechende, der Maschinendokumentation beiliegende Anleitung). -
Seite 111: Wenn Die Außentemperatur Unter -20°C Beträgt, Zur Fortbewegung Ausschließlich
Dritte Ausgabe - Erster Druck Bedienerhandbuch Wartung Fette Kraftstoff Zum Einfetten der Maschine folgende Fette Zum Auffüllen den Stopfen A benutzen. Ausschließlich benutzen: Dieselkraftstoff zur Fortbewegung benutzen, und zwar mit einem Schwefelgehalt von unter 0,5%, Fett auf Lithiumbasis gemäß den in der Anleitung des Dieselmotors An allen Schmierstellen Vanguard LIKO Typ angegebenen Spezifikationen. - Seite 112 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 113: Funktionsstörungen Und Fehlersuche
Dritte Ausgabe - Erster Druck Bedienerhandbuch Funktionsstörungen Und Fehlersuche F U N K T I O N S S T Ö R U N G E N U N D GEFAHR FEHLERSUCHE Dieses Kapitel bietet dem Maschinenbediener eine Anleitung zur Reparatur der banalsten Fehler, aber gleichzeitig auch eine klare Bezeichnung der Alle Wartungsarbeiten, Fehlersuchen oder Eingriffe, die ausschließlich von einem spezialisierten... - Seite 114 • D i e M a s c h i n e a u s - u n d w i e d e r einschalten, um den RESET des Systems 1 Fehler E2PROM durchzuführen. Wenn der Alarm weiter besteht, den Kundendienst von GENIE für die Neukalibrierung hinzuziehen. • Die Verkabelung zwischen der Schalttafel und der Wägezelle überprüfen.
- Seite 115 ZELLE 1 und ZELLE 2. Die beiden zur Auswechslung der Wägezellen Zellen ermitteln unterschiedliche und Kalibrierung der Maschine Werte. den Kundendienst von GENIE hinzuziehen. • Die Maschine aus- und wieder einschalten. AM DISPLAY A Datenfehler in RAM Wenn der Alarm weiter besteht, den ANGZEIGTE Kundendienst von GENIE hinzuziehen.
-
Seite 116: Diagnostik Übertragungsprobleme
Bedienerhandbuch Dritte Ausgabe - Erster Druck Funktionsstörungen Und Fehlersuche DIAGNOSTIK ÜBERTRAGUNGSPROBLEME Durch Interpretation der von der Kontrollleuchte Übertragung 21 ausgesandten Lichtsignale (siehe ERROR Paragraf ”Steuerungen und Instrumente”) kann man Probleme in den elektrischen Komponenten feststellen. Jede Signalfolge stellt eine Zahl dar, wobei die langen Blinksignale die Zehnerstellen und die kurzen die Einerstellen bedeuten. - Seite 117 Dritte Ausgabe - Erster Druck Bedienerhandbuch Funktionsstörungen Und Fehlersuche ANZUGSMOMENTE DER SCHRAUBEN D x p Vorspannung (N) Anzugsmoment (Nm) 10.9 12.9 10.9 12.9 M 4 x 0,7 1970 3930 5530 6640 M 5 x 0,8 3180 6360 8950 10700 10,1 M 6 x 1 4500 9000...
- Seite 118 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 119: Sonderzubehör
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör VORBEMERKUNG D i e s e r A b s c h n i t t h a t d i e A u f g a b e , d e m Maschinenbediener Informationen zu den austauschbaren Sonderzubehör für die Stapler zu vermitteln. - Seite 120 Bedienerhandbuch Dritte Ausgabe - Erster Druck Sonderzubehör SCHAUFEL 800 LITER (code 59.0202.0000 GTH-4013EX) (code 59.0200.7000 GTH-4017EX) (code 59.0200.4000 GTH-4514EX) Werkzeug mit Schnellanschluss für die Handhabung von Getreide, Zuschlagsstoffen, Erde, Sand usw. Betriebsweise Technische Daten Zum Aufschaufeln und zum Auskippen der Last den Drehhebel des Geräteträgers betätigen.
- Seite 121 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör MISCHERSCHAUFEL 500 LITER Anwendungsbereich (Art.-Nr. 59.0401.0000) Gerät mit Schnellanschluß für die Mischung und Verteilung von Zementmischungen. Sicherheit Halten Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit” beschrieben sind. Betriebsweise Zum Aufschaufeln und Auskippen der Last den Drehhebel der Gerätehalterung betätigen.
- Seite 122 Bedienerhandbuch Dritte Ausgabe - Erster Druck Sonderzubehör BETONKÜBEL 500 LITER (Art.-Nr. 59.0400.0000 _ Manuelle Version) Anwendungsbereich Gerät, das auf der Standardgabel des Staplers (Art.-Nr. 59.0400.1000 _ Hydraulische Version) angebracht und mit den zugehörigen mitgelieferten Ketten mit Bügelbolzen befestigt wird. Sicherheit Halten Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit”...
- Seite 123 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör BETONKÜBEL 800 LITER (Art.-Nr. 59.0400.2000 _ Manuelle Version) Anwendungsbereich Gerät, das auf der Standardgabel des Staplers (Art.-Nr. 59.0400.3000 _ Hydraulische Version) angebracht und mit den zugehörigen mitgelieferten Ketten mit Bügelbolzen befestigt wird. Sicherheit Halten Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit”...
-
Seite 124: Gabel Mit Hydraulischem Schieber
Bedienerhandbuch Dritte Ausgabe - Erster Druck Sonderzubehör GABEL MIT HYDRAULISCHEM SCHIEBER (Art.-Nr. 59.0601.2000) Anwendungsbereich Gerät mit Schnellanschluss zur Bewegung von Palettenladungen mit seitlicher Verschiebung von ± 100 mm. Sicherheit HaLiteren Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit” beschrieben sind. - Seite 125 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör FESTER HAKEN AUF PLATTE 4000 KG (Art.-Nr. 59.0700.4000) Anwendungsbereich Gerät mit Schnellanschluss zur Lastaufnahme mit Hilfe geeigneter Anschläge. Sicherheit HaLiteren Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit” beschrieben sind. Schwebende Lasten nicht schaukeln lassen.
- Seite 126 Bedienerhandbuch Dritte Ausgabe - Erster Druck Sonderzubehör DERRICKKRAN 900 KG (Art.-Nr. 59.0802.0000 _ Mechanische Version) Anwendungsbereich (Art.-Nr. 59.0801.9000 _ Hydraulische Version für Gerät mit Schnellanschluss für Wartungsarbeiten, GTH-4013EX und GTH-4514EX) bei denen große Höhen erreicht werden müssen. (Art.-Nr. 59.0802.2000 _ Hydraulische Version Sicherheit für GTH-4017EX) HaLiteren Sie sich genauestens an die allgemeinen...
- Seite 127 Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör DERRICKKRAN 2000 KG (Art.-Nr. 59.0802.3001 _ Mechanische Version) Anwendungsbereich Gerät mit Schnellanschluss für Wartungsarbeiten, bei denen große Höhen erreicht werden müssen. Sicherheit HaLiteren Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit” beschrieben sind.
- Seite 128 Bedienerhandbuch Dritte Ausgabe - Erster Druck Sonderzubehör HYDRAULISCHE WINDE 3000 KG (Art.-Nr. 59.0901.4000 für GTH-4013EX Anwendungsbereich und GTH-4514EX) Gerät mit Schnellanschluss zur Lastaufnahme mit Hilfe geeigneter Anschläge. (Art.-Nr. 59.0901.5000 für GTH-4017EX) Sicherheit HaLiteren Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit” beschrieben sind.
-
Seite 129: Korb Für Ziegel
Dritte Ausgabe - Erster Druck Bedienerhandbuch Sonderzubehör KORB FÜR ZIEGEL (Art.-Nr. 59.0400.7000) Anwendungsbereich Gerät zum Transportieren von Baumaterialien, das auf der Standardgabel des Staplers angebracht und mit den mitgelieferten Ketten mit Bügelbolzen befestigt wird. Sicherheit HaLiteren Sie sich genauestens an die allgemeinen Sicherheitsvorschriften, die im Abschnitt „Sicherheit”... - Seite 130 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 131: Wichtigste Abmessungen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Technische Daten GTH-4514 EX GTH 4017 EX GTH 4013 EX WICHTIGSTE ABMESSUNGEN 2560 2610 2400 A Gesamthöhe außen ........... mm 1600 1650 1600 B Höhe am Lenkrad ..........mm 2450 2450 2320 C Gesamtbreite außen ........... mm D Breite des Kabineninnenraums ...... - Seite 132 Bedienerhandbuch Dritte Ausgabe - Erster Druck Technische Daten GTH-4514 EX GTH-4017 EX GTH-4013 EX TRAGKRAFT UND AUSSCHUBLEISTUNGEN • Maximale Hubhöhe mit Stabilitätsstützen... mm 13710 16720 13000 • Maximale Hubhöhe ohne Stabilitätsstützen... mm 13560 16590 12810 • Ausschub bei maximaler Höhe....mm 1900 •...
- Seite 133 Dritte Ausgabe - Erster Druck Bedienerhandbuch Technische Daten SCHWERPUNKT GTH-4013 EX Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 134 Bedienerhandbuch Dritte Ausgabe - Erster Druck Technische Daten SCHWERPUNKT GTH-4514 EX GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 135 Dritte Ausgabe - Erster Druck Bedienerhandbuch Technische Daten SCHWERPUNKT GTH-4017 EX Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 136 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 137: Lasttabellen
Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT GABELN GTH 4017 EX MIT STABILITÄTSSTÜTZEN GTH-4017 EX 09.4618.0876 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX... - Seite 138 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT GABELN GTH 4017 EX AUF RÄDER GTH-4017 EX 09.4618.0877 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 139 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT HAKEN GTH 4017 SX AUF RÄDER GTH-4017 EX 09.4618.0878 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 140 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT HAKEN GTH 4017 EX MIT STABILITÄTSSTÜTZEN GTH-4017 EX 09.4618.0879 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 141 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT WINDE GTH 4017 EX AUF RÄDER GTH-4017 EX 09.4618.0880 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 142 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT WINDE GTH 4017 EX MIT STABILITÄTSSTÜTZEN GTH-4017 EX 09.4618.0881 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 143 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4017 EX AUF RÄDER GTH-4017 EX 09.4618.0882 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 144 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4017 EX MIT STABILITÄTSSTÜTZEN GTH-4017 EX 09.4618.0883 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 145 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4017 EX AUF RÄDER GTH-4017 EX 09.4618.0884 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 146 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4017 EX MIT STABILITÄTSSTÜTZEN GTH-4017 EX 09.4618.0885 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 147 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/500 REM 4400 GTH 4017 EX 2P/500 4400 GTH-4017 EX 09.4618.0873 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 148 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/300 F GTH 4017 EX 300 F GTH-4017 EX 09.4618.0874 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 149 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/1000 REM 5500 GTH 4017 EX 2P/1000 5500 GTH-4017 EX 09.4618.0875 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 150 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT GABELN GTH 4013 EX MIT STABILITÄTSSTÜTZEN GTH-4013 EX - SX 09.4618.0867 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 151 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT HAKEN GTH 4013 EX AUF RÄDER GTH-4013 EX - SX 09.4618.0868 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 152 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT HAKEN GTH 4013 EX MIT STABILITÄTSSTÜTZEN GTH-4013 EX - SX 09.4618.0869 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 153 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4013 EX AUF RÄDER GTH-4013 EX - SX 09.4618.0886 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 154 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4013 EX MIT STABILITÄTSSTÜTZEN GTH-4013 EX - SX 09.4618.0887 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 155 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT WINDE GTH 4013 EX MIT STABILITÄTSSTÜTZEN GTH-4013 EX - SX 09.4618.0888 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 156 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT WINDE GTH 4013 EX AUF RÄDER GTH-4013 EX - SX 09.4618.0889 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 157 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4013 EX AUF RÄDER GTH-4013 EX - SX 09.4618.0892 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 158 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4013 EX MIT STABILITÄTSSTÜTZEN GTH-4013 EX - SX 09.4618.0893 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 159 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/300 F GTH 4013 EX 300 F GTH-4013 EX 09.4618.0890 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 160 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/500 REM 4400 GTH 4013 EX 2P/500 4400 GTH-4013 EX 09.4618.0891 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 161 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT GABELN GTH 4514 EX MIT STABILITÄTSSTÜTZEN GTH-4514 EX 09.4618.0898 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 162 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT GABELN GTH 4514 EX AUF RÄDER GTH-4514 EX 09.4618.0897 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 163 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT HAKEN GTH 4514 EX AUF RÄDER GTH-4514 EX 09.4618.0899 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 164 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT HAKEN GTH 4514 EX MIT STABILITÄTSSTÜTZEN GTH-4514 EX 09.4618.0900 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 165 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT WINDE GTH 4514 EX AUF RÄDER GTH-4514 EX 09.4618.0901 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 166 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT WINDE GTH 4514 EX MIT STABILITÄTSSTÜTZEN GTH-4514 EX 09.4618.0902 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 167 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4514 EX AUF RÄDER GTH-4514 EX 09.4618.0903 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 168 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT DERRICKKRAN 900 KG GTH 4514 EX MIT STABILITÄTSSTÜTZEN GTH-4514 EX 09.4618.0904 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 169 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4514 EX AUF RÄDER GTH-4514 EX 09.4618.0905 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 170 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT SCHAUFEL GTH 4514 EX MIT STABILITÄTSSTÜTZEN GTH-4514 EX 09.4618.0906 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 171 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/500 REM 4400 GTH 4514 EX 2P/500 4400 GTH-4514 EX 09.4618.0894 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 172 Bedienerhandbuch Dritte Ausgabe - Erster Druck Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/300 F GTH 4514 EX 300 F GTH-4514 EX 09.4618.0895 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 173 Dritte Ausgabe - Erster Druck Bedienerhandbuch Lasttabellen LASTTABELLE MIT ARBEITSBÜHNE 2P/1000 REM 5500 GTH 4514 EX 2P/1000 5500 GTH-4514 EX 09.4618.0896 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 174 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 175: Diagramme Und Pläne
Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 1/10 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX... - Seite 176 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 2/10 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 177 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 3/10 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 178 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 4/10 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 179 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 5/10 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 180 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 6/10 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 181 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 7/10 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 182 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 8/10 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 183 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 9/10 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 184 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4017 EX & GTH-4514 EX 10/10 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 185 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 1/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 186 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 2/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 187 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 3/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 188 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 4/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 189 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 5/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 190 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 6/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 191 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 7/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 192 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 8/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 193 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 9/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 194 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 10/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 195 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 11/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 196 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 12/13 GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 197 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne SCHALTPLAN GTH-4013 EX 13/13 Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 198 Bedienerhandbuch Dritte Ausgabe - Erster Druck Diagramme Und Pläne HYDRAULIKPLAN GTH-4017 EX & GTH-4514 EX GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 199 Dritte Ausgabe - Erster Druck Bedienerhandbuch Diagramme Und Pläne HYDRAULIKPLAN GTH-4013 EX Code 57.0009.0479 GTH-4013EX - GTH-4514EX - GTH-4017EX...
- Seite 200 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 201: Eg-Konformitätserklärung
Dritte Ausgabe - Erster Druck Bedienerhandbuch EG-Konformitätserklärung EG-KONFORMITÄTSERKLÄRUNG, VOLLSTÄNDIGER TEXT Hersteller und zur Erstellung der technischen Unterlagen autorisierte Person: TEREXLIFT s.r.l. Zona Industriale Buzzacchero 06019 Umbertide (PG) Italien Wir erklären, dass die folgende Maschine, Bezeichnung: Geländegängiger Stapler mit veränderlicher Reichweite Funktion: Heben von Gewichten Modell GTH XXXX YY Fabriknummer XXXXX... - Seite 202 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
-
Seite 203: Garantie
Dritte Ausgabe - Erster Druck Bedienerhandbuch Garantie BEGRENZTE PRODUKTGARANTIE Die Fa. Genie Industries (“Verkäufer”) garantiert, dass ihre Die Verpflichtungen und Haftungen, die der Verkäufer neuen Geräte, die weltweit produziert und verkauft werden, auf Grund der vorliegenden Garantie übernimmt, sind im bei normaler Benutzung und Wartung frei von Fabrikations- Ermessen des Verkäufers ausschließlich auf die Reparatur... -
Seite 204: Nicht Von Der Garantie Des Verkäufers Gedeckte Artikel
Bedienerhandbuch Dritte Ausgabe - Erster Druck Garantie NICHT VON DER GARANTIE DES VERKÄUFERS GEDECKTE ARTIKEL Die folgenden Artikel sind nicht von der Garantie Die vom Verkäufer mit der vorliegenden Garantie des Verkäufers gedeckt (die folgende Liste ist nicht übernommenen Verpflichtungen umfassen keine erschöpfend): Zölle, Gebühren, Umweltsteuern, einschließlich, ohne Lampen, Gläser, Filter, Verbrauchsartikel,... - Seite 205 Dritte Ausgabe - Erster Druck Bedienerhandbuch Garantie Verschleiß: Reparaturen, während der Lebensdauer SEITENS DES VERKÄUFERS. EVENTUELLE des Geräts notwendige Arbeiten oder beanspruchte GARANTIEN, DIE ÜBER DIE VORLIEGENDE Teile, die Lagerung, Witterungsbedingungen, BEGRENZTE GARANTIE HINAUSGEHEN, SIND Betriebspausen, Verwendung zu Vorführungszwecken AUSGESCHLOSSEN. oder Verwendung für den Transport ätzender Der Verkäufer übernimmt keine Haftung und autorisiert Chemikalien.
- Seite 206 Bedienerhandbuch Dritte Ausgabe - Erster Druck Absichtlich leer gelassene Seite GTH-4013EX - GTH-4514EX - GTH-4017EX Code 57.0009.0479...
- Seite 207 Dritte Ausgabe - Erster Druck Bedienerhandbuch GARANTIE- UND LIEFERBESCHEINIGUNG Modell Seriennummer Lieferdatum Stempel und Unterschrift des Händlers ___________________ ___________________ ___________________ Wir bestätigen den Empfang der in einwandfreiem Zustand befindlichen Maschine und des Bedienerhandbuchs. DATEN DES EIGENTÜMERS: Anmerkungen ___________________________ Name: _______________________________________________________ ___________________________ ___________________________ Ort: ______________________ Adresse: ____________________________...
-
Seite 209: Kontrolltabelle
Dritte Ausgabe - Erster Druck Bedienerhandbuch Kontrolltabelle DATUM _______ TÄGLICHE KONTROLLE DER SICHERHEITSVORRICHTUNGEN KOMPONENTE ERGEBNIS ANMERKUNGEN UNTERSCHRIFT positiv Ladezelle negativ positiv LMI Display & Karte negativ positiv Notschalter negativ positiv Mikroschalter des Sitzes ... - Seite 210 Bedienerhandbuch Dritte Ausgabe - Erster Druck Kontrolltabelle KOMPONENTE ERGEBNIS ANMERKUNGEN UNTERSCHRIFT positiv Sperrventil Zylinder Stabilisatoren negativ positiv Mikroverteiler Stabilisatoren negativ positiv Mikroverteiler Feststellbremse GTH-4013 EX negativ positiv Mikroverteiler Feststellbremse 1 GTH-4514EX & GTH-4013EX ...
