D-3.15 SPIELEINSTELLUNG DER
FÜHRUNGSSCHIENEN DER
AUSLEGERABSCHNITTE

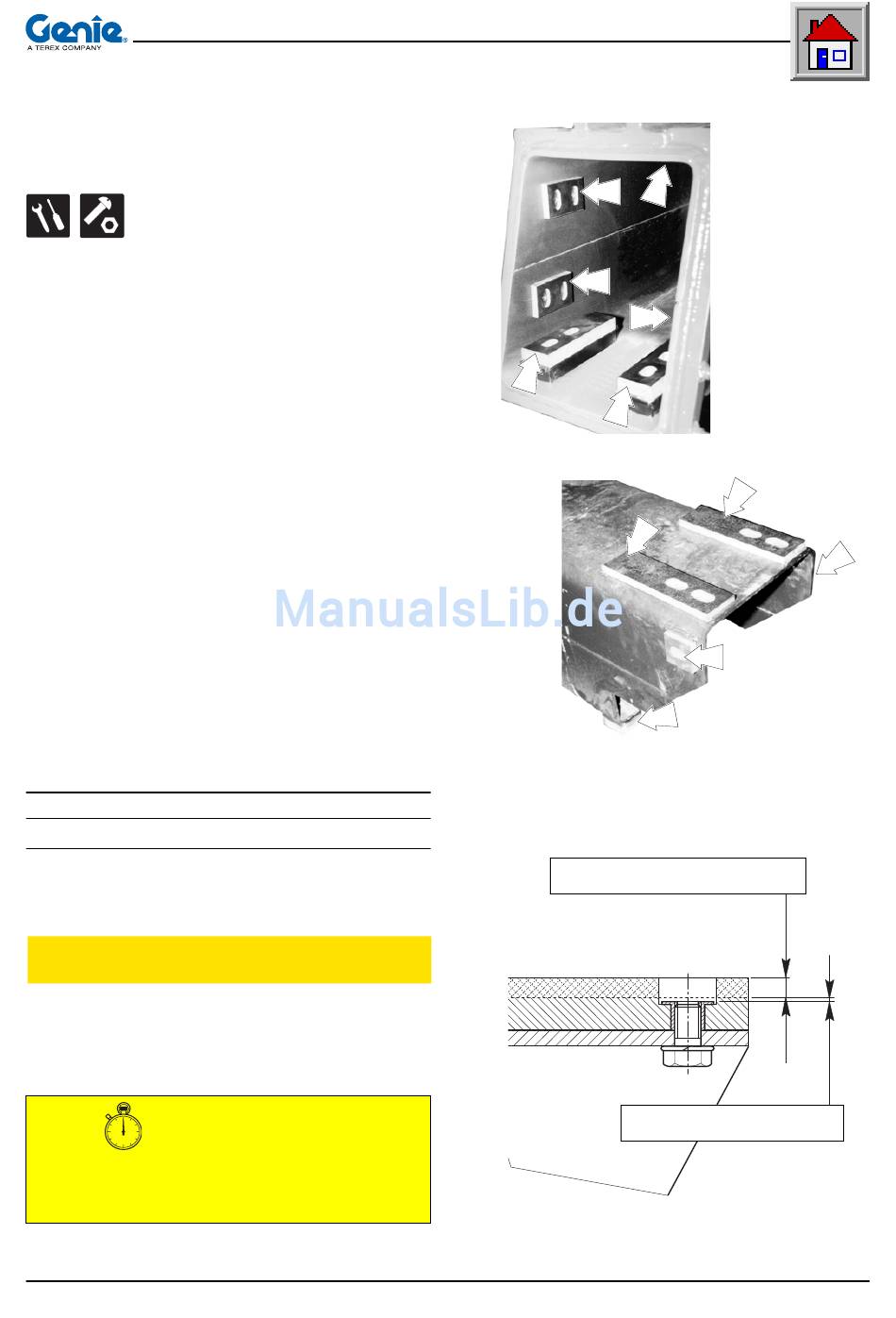

Jeder Ausschub verfügt über einstellbare Gleitbacken
auf allen vier Seiten des Profils. Die Gleitbacken befinden
sich sowohl auf dem festen als auch auf dem
beweglichen Teil eines jeden Abschnitts.
Alle Gleitbacken sind durch das Einsetzen geeigneter,
von GENIE lieferbarer Abstandsstücke einstellbar.
Einstellung der Gleitbacken:
• Die Schrauben, mit denen die Gleitbacken befestigt
sind, je nach Art des Ausgleichsstücks (mit oder
ohne Ösen) abnehmen oder lockern.
• Die erforderliche Zahl von Ausgleichsstücken
einsetzen.
• Falls die Restdicke der Gleitbacke nicht ausreichend
oder jedenfalls nahe der maximalen Abnutzung ist,
muss die Gleitbacke ausgewechselt werden.
• Die Schrauben, mit denen die Gleitbacken befestigt
sind, anziehen; dazu einen Momentenschlüssel
verwenden und das unten angegebene Moment
einhalten.
Anziehmomente der Schrauben der Gleitbacken in
Abhängigkeit vom Schraubendurchmesser:
Schrauben M10
Schrauben M14
Höhere Anziehspannungen als die angegebenen
können zum Bruch der Gleitbacke oder der
Gewindebuchse führen.
ACHTUNG
Die Gleitbacken müssen unbedingt ausgewechselt
werden, wenn die Restdicke des Kunststoffs ge-
genüber der eisernen Befestigungsbuchse der
Gleitbacke 1 mm oder weniger beträgt.
ARBEITSINTERVALL
Einfahrzeit ___________________________ Keine
Turnusmäßig ______________ Wenn erforderlich
Stapler mit Teleskopausleger GTH-4013
Nm 30
Nm 50
Dokumentkode 57.0007.0500 - 01/2006
WARTUNG
D-19
Seite
Max. Abnützung
Mindestens 1 mm
