3 Bedien- und Funktionselemente

+

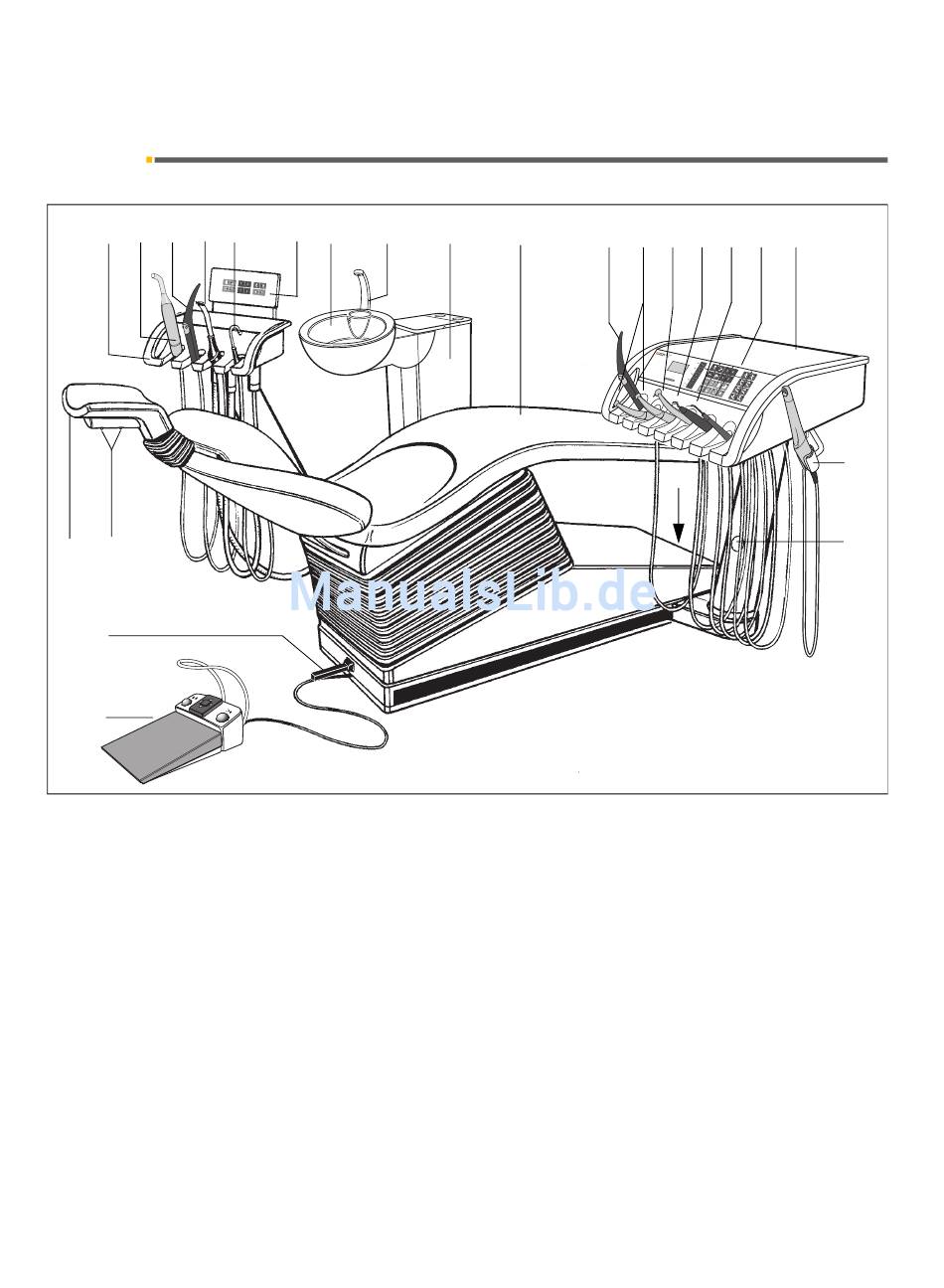

3.1 Systemübersicht C2
3
Bedien- und Funktionselemente
3.1
Systemübersicht C2
1 2 3 4 5
20 21
22
23
1
Helferinelement
2
Ablage 1: Polylicht Mini L.E.D. oder 3. Saugschlauch
3
Ablage 2: SPRAYVIT im Helferinelement
4
Ablage 3: Saughandstück
5
Ablage 4: Speichelsauger
6
Bedienfeld am Helferinelement
7
Schwenkbare Speischale
8
Mundglasfüller
9
Wassereinheit mit Amalgamrotor, Desinfektionsan-
lage, Separierautomatik, Nassabsaugung
10
Patientenstuhl, Option schwenkbare Armlehne
11
Ablage 1: SPRAYVIT im Arztelement
12
Ablage 2 und 3: Bohrantriebe Elektromotor / Turbine
13
Ablage 4: 3. Bohrantrieb Elektromotor / Turbine oder
SIROSONIC L Zahnsteinentfernungsgerät
14
+
6
7 8 9 10
11 12 13 14
18
14
Ablage 5: 4. Bohrantrieb (nur Turbine)
oder SIROSONIC L
oder Polylicht Mini L.E.D
15
Ablage 6: SIROSONIC L oder HF-Chirurgie
oder SIROCAM 3 / SIROCAM C
oder Polylicht Mini L.E.D
16
Bedienfeld am Arztelement
17
Arztelement
18
Gerätehauptschalter
19
Feststellbremse am Arzt- und Helferinelement
20
Motorisch verstellbare Kopfstütze
21
Handschalter für Stuhlbewegungen
22
Stuhl-Kreuzfußschalter
23
Gerätefußschalter
24
Zusatzablage (nur für SIROCAM 3 / SIROCAM C)
Sirona Dental Systems GmbH
+
Gebrauchsanweisung C2
15 16 17
24
19
59 58 454 D 3370
D 3370.201.01.17.01
