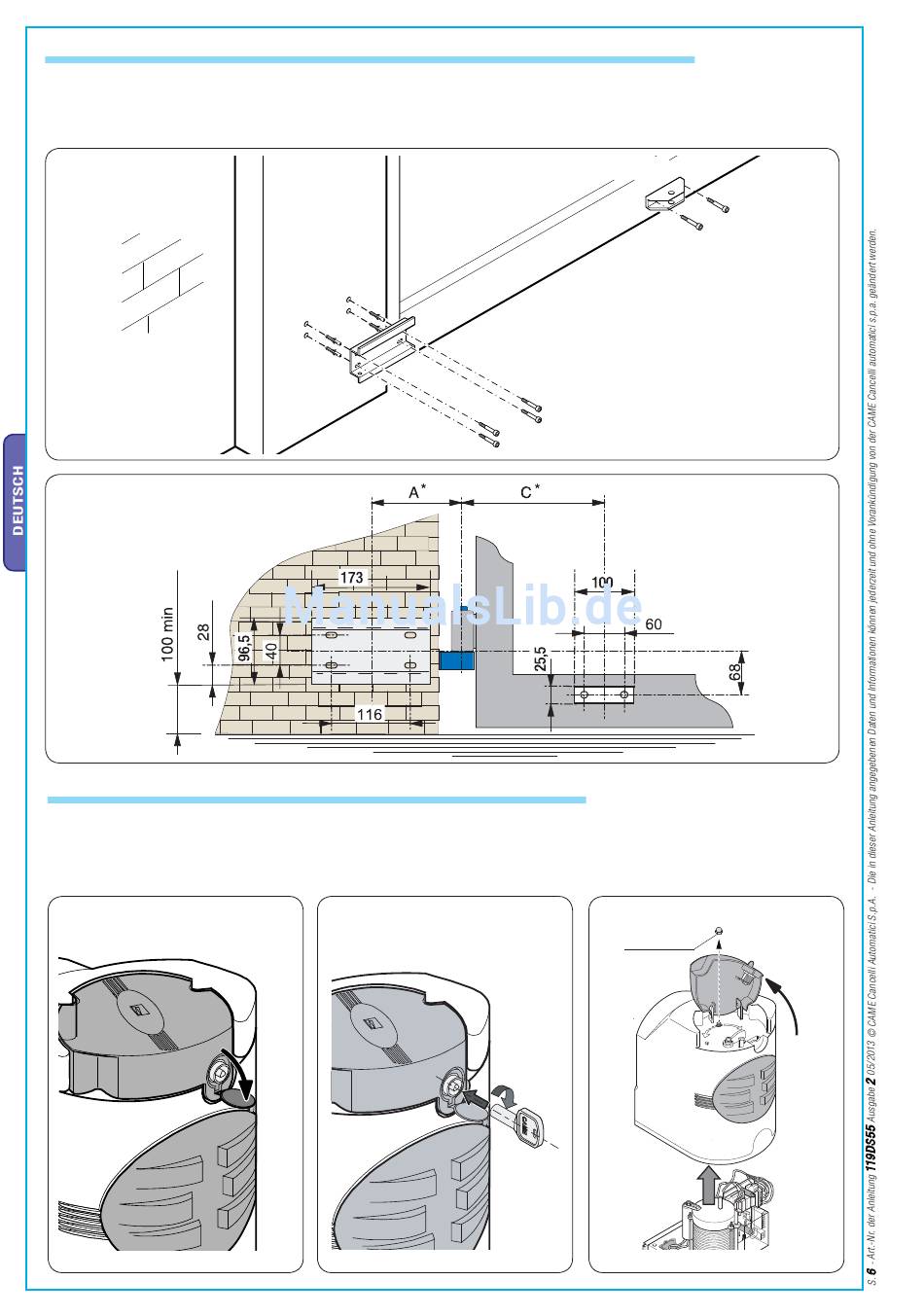

5.5 Montage der Beschläge für die Befestigung des Antriebs am Pfeiler und am Tor
- Haltebeschlag mit den Schrauben M8 und den Dübeln ø 14 am Pfeiler befestigen, darauf achten, dass er mindestens 100 mm vom
Boden entfernt ist.
- Haltebeschlag A am Torfl ügel anschweißen bzw. mit den Schrauben M6 befestigen, dabei die in der Tabelle angegebenen Maße
2.2 Gebrauchsbeschränkungen und die 68 mm Höhenunterschied zwischen den beiden Beschlägen einhalten.

5.6 Installation des Getriebemotors

Den Deckel des Schlosses abnehmen (1).
Den Schlüssel hineinstecken und im Uhrzeigersinn drehen (2).
Den Deckel anheben, die M4 Sechskantmutter lockern und den Deckel von der Motorgetriebeeinheit abnehmen (3).
(1)
(1)
Pfeilerbeschlag
ø 14
(2)
Torbeschlag A
M8
*
Siehe Abschnitt 4.4 Maße
(3)
M4 UNI5721
M6
