CAME F7000 Montageanleitung Seite 11

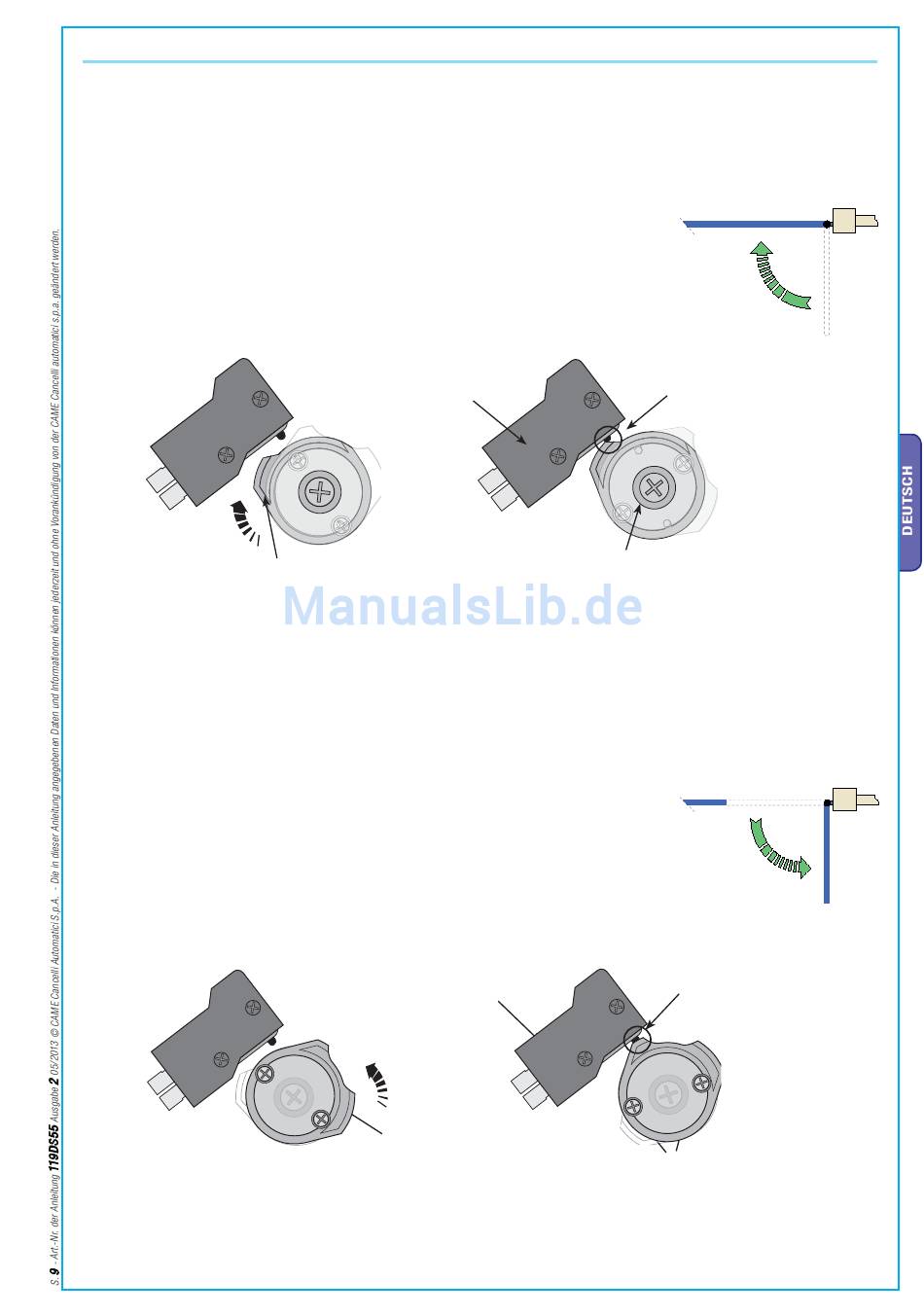

Einstellung der Mikroschalter bei rechts montiertem Antrieb (Innenansicht)
Einstellung ist bei entriegeltem Antrieb vorzunehmen (siehe Entriegelung des Antriebs).
Torfl ügel von Hand schließen, untere Kurvenscheibe im Uhrzeigersinn drehen, bis der Mikroschalter geschaltet wird. Kurvenscheibe
mit der mittleren Schraube befestigen.
Untere Kurvenscheibe
Torfl ügel von Hand vollständig öff nen (max. 110°), obere Kurvenscheibe gegen den Uhrzeigersinn drehen, bis der Mikroschalter
geschaltet wird. Kurvenscheibe mit den seitlichen Schrauben befestigen.
Mikroschalter
Schraube für untere Kurvenscheibe
Mikroschalter
Obere Kurvenscheibe
Schalter wählen
Schalter wählen
Schrauben für obere Kurvenscheibe
