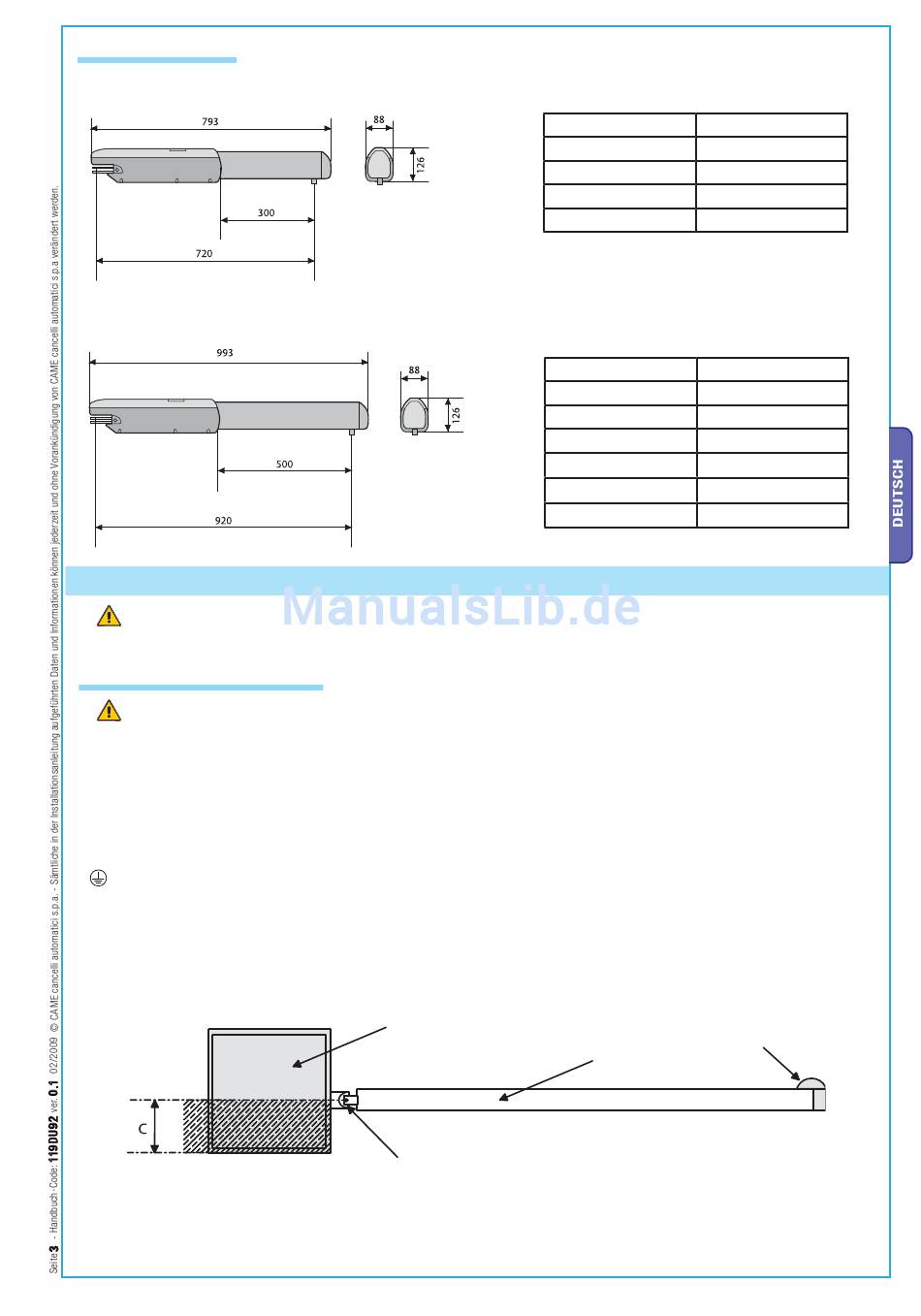

4.4 Bemaßung
In mm
Lauf
5 Installation
Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden.
5.1 Vorherige Überprüfungen
Vor der Installation sind folgende Kontrollen vorzunehmen:
• Überprüfen, dass die Torstruktur robust ist, die Scharniere gut funktionieren und kein Reibwiderstand zwischen bewegl. und unbewegl.
Teilen besteht.;
• Überprüfen, dass das Maß C nicht größer ist, als in Tab. 3 auf Seite 4 angegeben, ansonsten muss der Pfeiler abgeändert werden, bis er
dem angegebenen Maß entspricht;
• Überprüfen, dass die Kabelverbindungen den Angaben für die Befehlsgeräte und den Sicherheitsvorschriften entsprechen;
• Überprüfen, dass ein mechanischer (gut am Boden befestigter) Toranschlag im Zulauf vorhanden ist, um den Überlauf des Torfl ügels/
Getriebemotors zu vermeiden.
•
Überprüfen, dass etwaige Kabelverbindungen im Inneren des Fundamentkastens (für die Kontinuität des Sicherheitsnetzes) im
Vergleich zu den anderen inneren Verbindungen über eine zusätzliche Isolierung verfügen;
• Geeignete Kabelkanäle und -schläuche vorsehen, um die elektrischen Kabel vor Schäden zu schützen.
A 3024 - A 3124
A 5024 - A 5124
Lauf
Pfeiler
Scharnier
Torflügelweite
Torflügelgewicht
m
2.00
2.50
3.00
Torflügelweite
Torflügelgewicht
m
2.00
2.50
3.00
4.00
5.00
Toranschlag
Torfl ügel
kg
800
600
400
kg
1000
800
600
500
400
