Inhaltszusammenfassung für CAME FAST F7024N

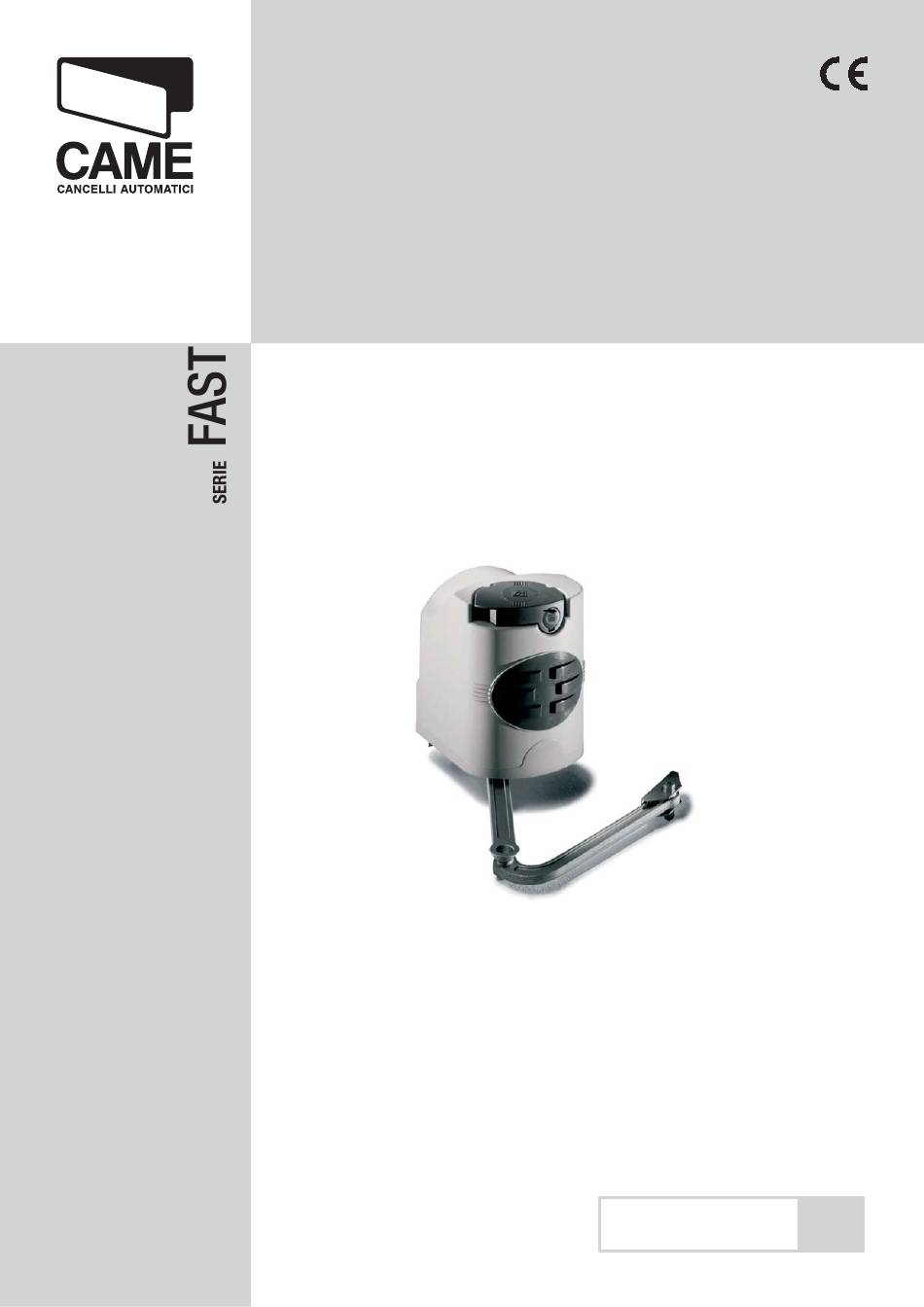

- Seite 1 OBERFLUR- DREHTORANTRIEB INSTALLATIONSANLEITUNG F7024N Deutsch...
- Seite 2 Weise funktionieren • Wenn nötig verwenden. Anderweitige Verwendung des Geräts ist demzu- Warnhinweise (z. B. Torwarnschild) gut sichtbar anbringen. folge gefährlich. Die CAME Cancelli Automatici S.p.A. haftet Anweisungen und Empfehlungen nicht für durch ungeeignete, unsachgemäße und fehlerhaf- für den Verwender...
- Seite 3 DIE SEITE WURDE ABSICHLICH LEER GELASSEN...
- Seite 4 Für das besagte Produkt wurden die nachstehenden Bezugsnormen berücksichtigt: siehe Konformitätserklärung. 4 Beschreibung 4.1 Antrieb Dieses Produkt wurde von der CAME CANCELLI AUTOMATICI S.p.A. gemäß den geltenden Sicherheitsvorschriften entwickelt und produziert. Garantie- ausgenommen Verletzungen – 24 Monate. Externer Antrieb mit beweglichem Arm für Drehtore.
- Seite 5 4.3 Beschreibung der Einzelteile F7024N 1) Getriebemotor 2) Pfeilerhalterung 3) beweglicher Antriebsarm 4) Torhalterung Größe und Grundabmessungen Öffnungswin- Toranschlag Scharnier 140÷205 0÷50 140÷195 75÷100 90° 140÷185 125÷150 140÷175 175÷200 180÷210 110° 200÷205 D = 240 mm. max Öffnungswinkel 90°...
- Seite 6 5 Installation Die Installation muss von qualifiziertem und fachkundigem Personal gemäß den geltenden Vorschriften durchgeführt werden. 5.1 Vorherige Überprüfungen Vor der Installation sind folgende Kontrollen vorzunehmen: • Einen geeigneten ganzpoligen Trennschalter mit einem Höchstabstand zwischen den Kontakten von mehr als 3 mm zur Unterbrechung der Stromversorgung vorsehen;...
- Seite 7 1) Antrieb 5.3 Standardanlage 2) Motorsteuerung 3) Frequenzkarte 4) Antenne 5) Warnleuchte 6) Schlüsseltaster 7) Lichtschranken 8) Kabelschacht 9) Mechanische Toranschläge 10)Sender 5.4 Arbeitsgeräte und Material Sich davon überzeugen, dass alle Werkzeuge und das notwendige Material zur Durchführung der Installation gemäß den gelten- den Sicherheitsvorschriften vorhanden sind.
- Seite 8 5.5 Befestigung der Pfeilerhalterung und der Torhalterung A - Pfeilerhalterung mit Schrauben M8 und Dübeln ø14 am Pfeiler befestigen, dabei auf einen Mindestabstand von 100 mm ab Boden achten. - Torhalterung “A” (mit Schrauben M6 oder mit dem Schweißgerät) am Torfl ügel befestigen, dabei die Werte der Tabelle auf S. 2 und die 68 mm Höhenunterschied zwischen den beiden Halterungen beachten.
- Seite 9 Den Getriebemotor in Übereinstimmung mit den 4 Löchern in die Pfeilerhalterung einstecken und mit den 2 mitgelieferten Schrauben M8x90 und den entsprechenden Schraubmuttern M8 befestigen (4). M8x90 5.7 Befestigung des beweglichen Armes - Den Stift Ø10x40 und den beweglichen Arm in die Antriebswelle stecken und mit der Schraube M10x14 sowie der Unterleg- scheibe Ø10x35 befestigen.
- Seite 10 5.8 Entriegelung des Getriebemotors Zum Entriegeln bzw. Verriegeln des Getriebemotors den Hebel über dem Peilstab betätigen. ENTRIEGELT BLOCKIEREND 5.9 Einstellung der Mikroschalter Siehe technische Unterlagen ZL180 (319U17)
- Seite 11 5.10 Kabelverbindung zur Steuerung Steuerung installieren und Kabel, wie in der Zeichnung angegeben, anschließen. ZL180 24 V DC Getriebemotor 24 V DC Getriebemotor links installiert (von innen gesehen) rechts installiert (von innen gesehen) - Beispielschema - - Beispielschema - 5.11 Deckel befestigen Nach Abschluss von Montage, Kabelverbindung und Einstellungen, den Deckel aufsetzen und mit der Schraube Ø...
- Seite 12 6 Sicherheitshinweise Wichtige allgemeine Sicherheitshinweise Dieses Produkt muss ausschließlich zu dem Zweck verwendet werden, für den es entwickelt wurde. Andere Verwendungszwecke sind missbräuchlich und gefährlich. Der Hersteller ist nicht für etwaige durch missbräuchliche, fehlerhafte und unangemessene Verwendung verursachte etwaige Schäden verantwortlich. Nicht im Bereich der Scharniere oder der sich bewegenden Teile eingreifen.
- Seite 13 7 Wartung 7.1 Regelmäßige Wartung Die regelmäßige Wartung durch den Verwender besteht aus: Säuberung der Lichtschranken; Überprüfung der Funktion der Sicherheitsvorrichtungen; Entfernung etwaiger Hindernisse, die den korrekten Betrieb des Antriebs verhindern. Eine regelmäßige Kontrolle der Schmierung und der Halteschrauben des Antriebs ist ratsam. Um die Sicherheitsvorrichtungen zu überprüfen, während des Zulaufs einen Gegenstand vor den Lichtschranken bewegen.
- Seite 14 7.2 Problemlösung STÖRUNGEN BLINKLEUCHTE FUNKTIONIERT NICHT MÖGLICHE URSACHEN Kontrollen und Män- • Keine Stromversorgung • Strom kontrollieren gelbeseitigung • Getriebemotor ist entriegelt • Techniker rufen • Sender – Batterie leer • Batterien ersetzen • Sender kaputt • Techniker rufen • Stopp-Taster verklemmt oder kaputt •...
- Seite 15 7.4 Außerplanmäßige Wartung 7.4 Außerplanmäßige Wartung Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparaturen und Verbesserung- Die folgende Tabelle dient der Eintragung von außerplanmäßigen Wartungsmaßnahmen, Reparaturen und Verbesserung- smaßnahmen, die durch externe Fachbetriebe durchgeführt wurden. smaßnahmen, die durch externe Fachbetriebe durchgeführt wurden. N.B.
- Seite 16 8 Abbruch und Entsorgung 8 Abbruch und Entsorgung CAME CANCELLI AUTOMATICI S.p.A. folgt im Betrieb dem Umweltmanagement gemäß UNI EN ISO 14001 zum Schutz der Umwelt. Wir bitten Sie, diese Umweltschutzarbeit, die für CAME eine Grundlage der Fertigungs- und Marktstrategien sind, durch Beachtung der Entsorgungsangaben weiterzuführen:...
- Seite 17 EN 12453 EN 12453 EN 12978 EN 12978 EN 61000-6-3 EN 61000-6-3 internet: www.came.it - e-mail: info@came.it internet: www.came.it - e-mail: info@came.it EN 12445 EN 12445 EN 60335-1 EN 60335-1 Bestätigt unter eigener Verantwortung, dass folgende automatische Antriebe für Tore und Garagentore: Bestätigt unter eigener Verantwortung, dass folgende automatische Antriebe für Tore und Garagentore:...
- Seite 18 (+34) 91 52 85 009 Jebel Ali Free Zone - Dubai Dubai (+34) 91 46 85 442 (+971) 4 8860046 (+971) 4 8860048 CAME United Kingdom Ltd. CAME United Kingdom Ltd. GREAT BRITAIN RUSSIA CAME Russia CAME Russia Unit 3 Orchard Business Park...
