EINBAU UND MONTAGE

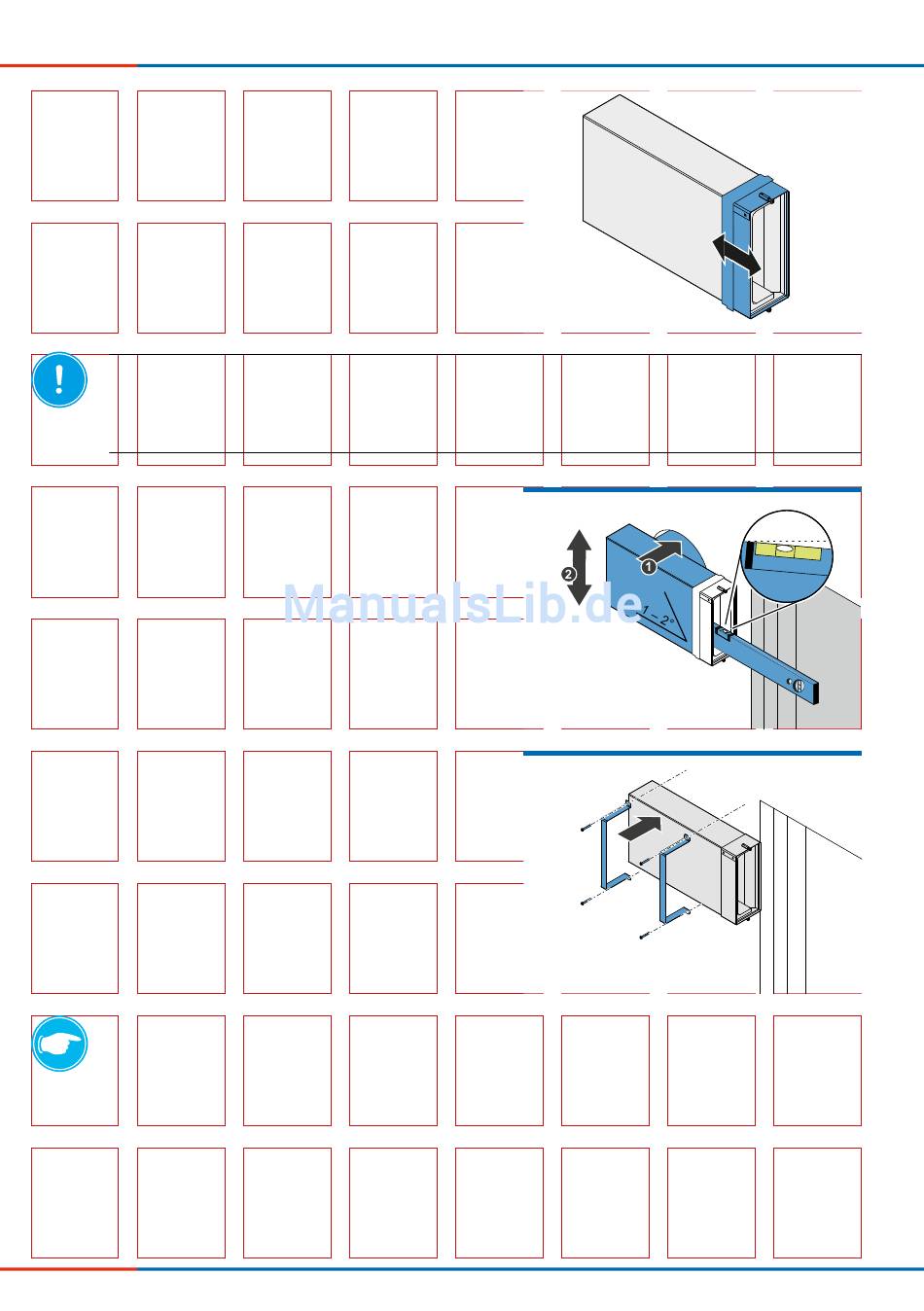

► Stellen Sie die Einbaulänge des Flachkanals
mit der Schiebehülse ein.
► Fixieren Sie die Schiebehülse mit wasserdich-
tem Klebeband (Klebeband nicht im Lieferum-
fang enthalten. Optional erhältlich)
Achten Sie darauf, dass die Einbaulänge des
Flachkanals der berechneten Einbaulänge
entspricht (siehe Abbildung 7, Seite 14).
HINWEIS
Bildung von Kondenswasser.
Beschädigung der Außenwand!
► Flachkanal mit einem Gefälle von 1 – 2° zur Fensterlaibung montieren.
► Stecken Sie den Flachkanal mit der Öffnung
Wandeinbauhülse auf die überstehende
Wandeinbauhülse.
► Richten Sie den Flachkanal mit einem Gefälle
von 1 – 2° zur Fensterlaibung aus.
► Schrauben Sie den Flachkanal mit den Wand-
haltern an die Außenwand.
TIPP:
Auf dem Flachkanal muss eine Dämmung von mindestens 10 mm angebracht werden,
damit das Laibungsgitter nicht über die Fensterlaibung ragt.
Zur besseren Montage des Laibungsgitters empfehlen wir eine Dämmstärke von ≥ 20 mm auf
dem Flachkanal.
22
Lüftungssystem inVENTer
iV14R-Corner
•
Montage- und Bedienungsanleitung
®
1 – 2°
