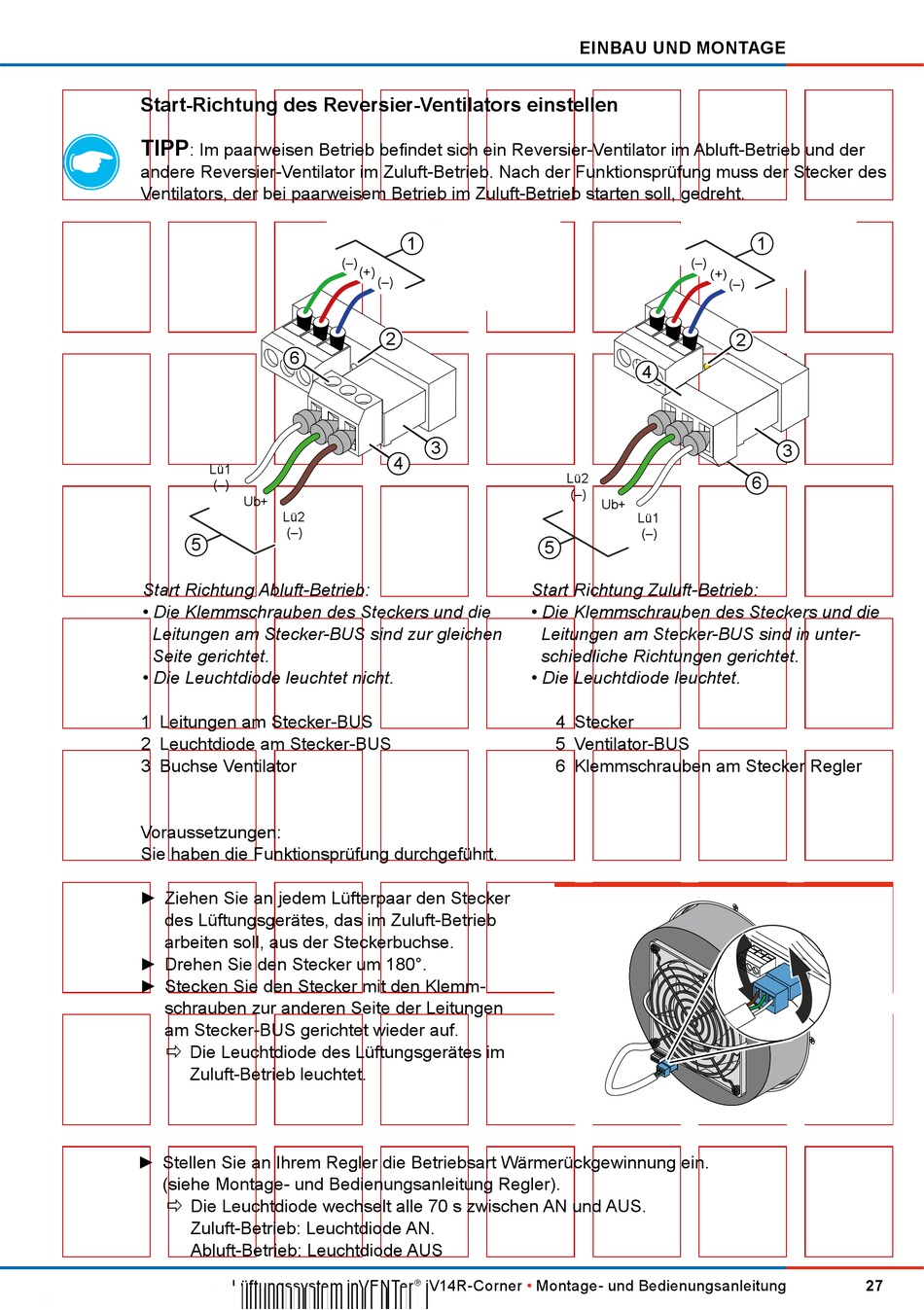

Start-Richtung des Reversier-Ventilators einstellen
TIPP
: Im paarweisen Betrieb befindet sich ein Reversier-Ventilator im Abluft-Betrieb und der
andere Reversier-Ventilator im Zuluft-Betrieb. Nach der Funktionsprüfung muss der Stecker des
Ventilators, der bei paarweisem Betrieb im Zuluft-Betrieb starten soll, gedreht.
6
Lü1
(–)
Ub+
Lü2
(–)
5
Start Richtung Abluft-Betrieb:
• Die Klemmschrauben des Steckers und die
Leitungen am Stecker-BUS sind zur gleichen
Seite gerichtet.
• Die Leuchtdiode leuchtet nicht.
1 Leitungen am Stecker-BUS
2 Leuchtdiode am Stecker-BUS
3 Buchse Ventilator
Voraussetzungen:
Sie haben die Funktionsprüfung durchgeführt.
► Ziehen Sie an jedem Lüfterpaar den Stecker
des Lüftungsgerätes, das im Zuluft-Betrieb
arbeiten soll, aus der Steckerbuchse.
► Drehen Sie den Stecker um 180°.
► Stecken Sie den Stecker mit den Klemm-
schrauben zur anderen Seite der Leitungen
am Stecker-BUS gerichtet wieder auf.
Die Leuchtdiode des Lüftungsgerätes im
Ö
Zuluft-Betrieb leuchtet.
► Stellen Sie an Ihrem Regler die Betriebsart Wärmerückgewinnung ein.
(siehe Montage- und Bedienungsanleitung Regler).
Die Leuchtdiode wechselt alle 70 s zwischen AN und AUS.
Ö
Zuluft-Betrieb: Leuchtdiode AN.
Abluft-Betrieb: Leuchtdiode AUS
Lüftungssystem inVENTer
1
(–)
(+)
(–)
2
3
4
iV14R-Corner
®
EINBAU UND MONTAGE
(–)
4
Lü2
(–)
Ub+
Lü1
(–)
5
Start Richtung Zuluft-Betrieb:
• Die Klemmschrauben des Steckers und die
Leitungen am Stecker-BUS sind in unter-
schiedliche Richtungen gerichtet.
• Die Leuchtdiode leuchtet.
4 Stecker
5 Ventilator-BUS
6 Klemmschrauben am Stecker Regler
•
Montage- und Bedienungsanleitung
1
(+)
(–)
2
3
6
27
