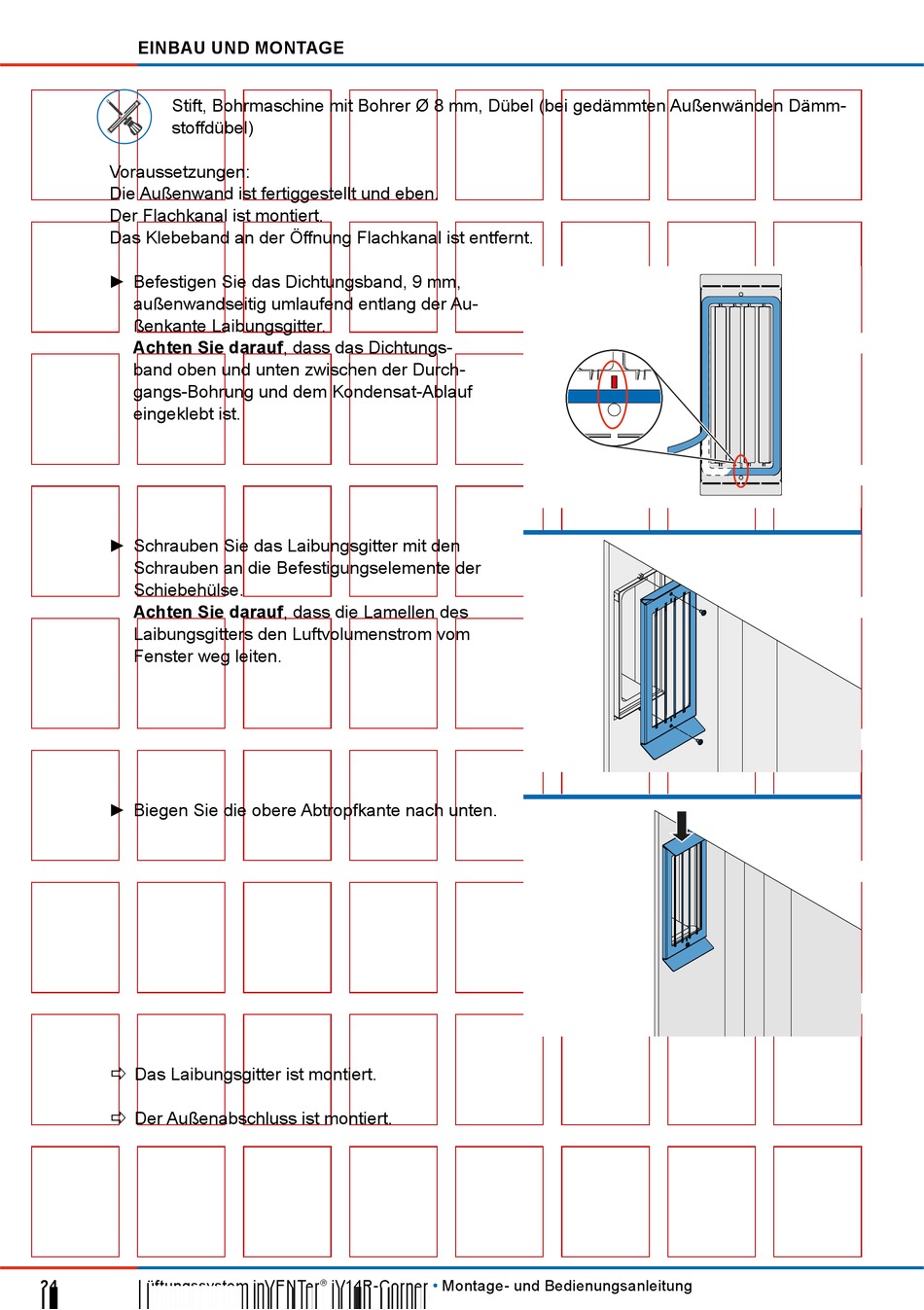

EINBAU UND MONTAGE
Stift, Bohrmaschine mit Bohrer Ø 8 mm, Dübel (bei gedämmten Außenwänden Dämm-
stoffdübel)
Voraussetzungen:
Die Außenwand ist fertiggestellt und eben.
Der Flachkanal ist montiert.
Das Klebeband an der Öffnung Flachkanal ist entfernt.
► Befestigen Sie das Dichtungsband, 9 mm,
außenwandseitig umlaufend entlang der Au-
ßenkante Laibungsgitter.
Achten Sie darauf, dass das Dichtungs-
band oben und unten zwischen der Durch-
gangs-Bohrung und dem Kondensat-Ablauf
eingeklebt ist.
► Schrauben Sie das Laibungsgitter mit den
Schrauben an die Befestigungselemente der
Schiebehülse.
Achten Sie darauf, dass die Lamellen des
Laibungsgitters den Luftvolumenstrom vom
Fenster weg leiten.
► Biegen Sie die obere Abtropfkante nach unten.
Das Laibungsgitter ist montiert.
Ö
Der Außenabschluss ist montiert.
Ö
24
Lüftungssystem inVENTer
iV14R-Corner
•
Montage- und Bedienungsanleitung
®
