Aufbau
Befestigungsschrauben für Wandanschlussleiste
1

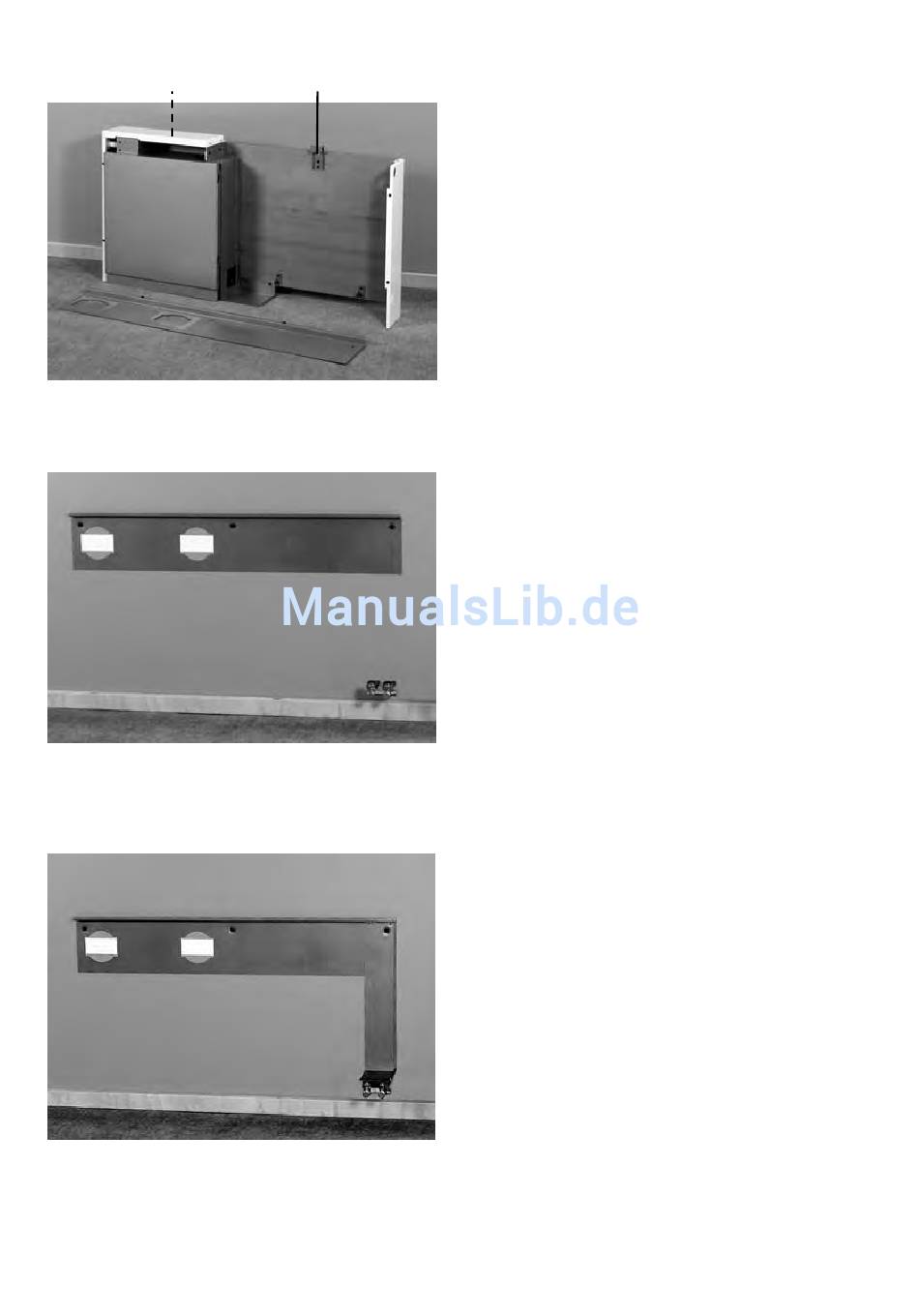

Gerät öffnen:
Vorderwand abnehmen. Vorderwand dazu ca.
1cm zur Geräteoberseite hin verschieben und
nach vorne wegnehmen.
Abdeckung abnehmen. Dazu Abdeckung an
der rechten und linken Seite ca. 3cm nach oben
ziehen (aus dem Schnappfederelement lösen).
Danach zur Rückwand hin kippen um die Ab-
deckung aus dem Schieber herauszuklappen.
Die beiliegenden Teile (1 Thermostatkopf, 2
Einschraubstutzen, 1 Verschlussstopfen) aus
der Kondensatwanne (im Lüftungsmodul) neh-
men.
Wandanschlussleiste von Gerät abschrauben.
Dazu
die
beiden
(Blechschrauben mit großem Kopf) in den
Langlöchern oben links und rechts lösen!
2a
Wandanschlussleiste an der Aufstellwand ent-
sprechend Fig.3 zu den Heizungsrohren / An-
schlussverschraubungen waagerecht ausrich-
ten und fest anbringen.
Zur Vermeidung von Falschluft/Undichtigkeiten
sollte die Anlagefläche für die Wandanschluss-
leiste unbedingt eben und glatt sein. Ist dieses
nicht gewährleistet, muss die Wandanschluss-
leiste an den Anschraubstellen entsprechend
hinterlegt werden. Im Bereich der Luftkanäle ist
mittels PU-Montageschaum oder Silikon eine
Abdichtung zwischen Wandanschlussleiste und
Aufstellwand vorzunehmen.
Dübel und Schrauben zur Befestigung sind ent-
sprechend der jeweiligen Wandbauweise zu
wählen (Durchgangslöcher in der Wandan-
schlussleiste 10mm).
2b
Nutzen Sie bei Heizkörperanschluss von unten
zur Montagevereinfachung ggf. die als Zubehör
angebotene separate Schablone.
Die Schablone wird mit 2 Schrauben oben
rechts an der Wandanschlussleiste befestigt.
Die Schablone simuliert den Heizkörper. Die
Schrauben an der unteren Abkantung stellen
dabei die Anschlüsse für Vor- und Rücklauf dar.
Somit sind die Schraubenköpfe in die Winkel-
verschraubungen für Vor- und Rücklauf einzu-
setzen und die Wandanschlussleiste waage-
recht auszurichten. In dieser Position können
die Löcher für die Luftanschlüsse und die Lö-
cher für die Befestigung der Wandanschluss-
leiste eingezeichnet werden.
Nach Anbringung der Wandanschlussleiste die
Schablone wieder entfernen.
Wir empfehlen, die zum späteren Heizkörper-
anschluss benutzten Armaturen / Verschrau-
bungen zunächst lose auf die von hinten aus
der Wand oder von unten aus dem Boden
kommenden Heizungsrohre zu stecken. Die
endgültige Verbindung erfolgt dann nach der
Montage des Heizkörpers im Gerät.
Befestigungsschrauben
11
