Bauteile
Bauteile aus der Einzelteilliste
Brenneranschlussleitungen
Für Heizkessel mit Öl-/Gas-Gebläse-
brennern (Anschluss siehe Seite 15).

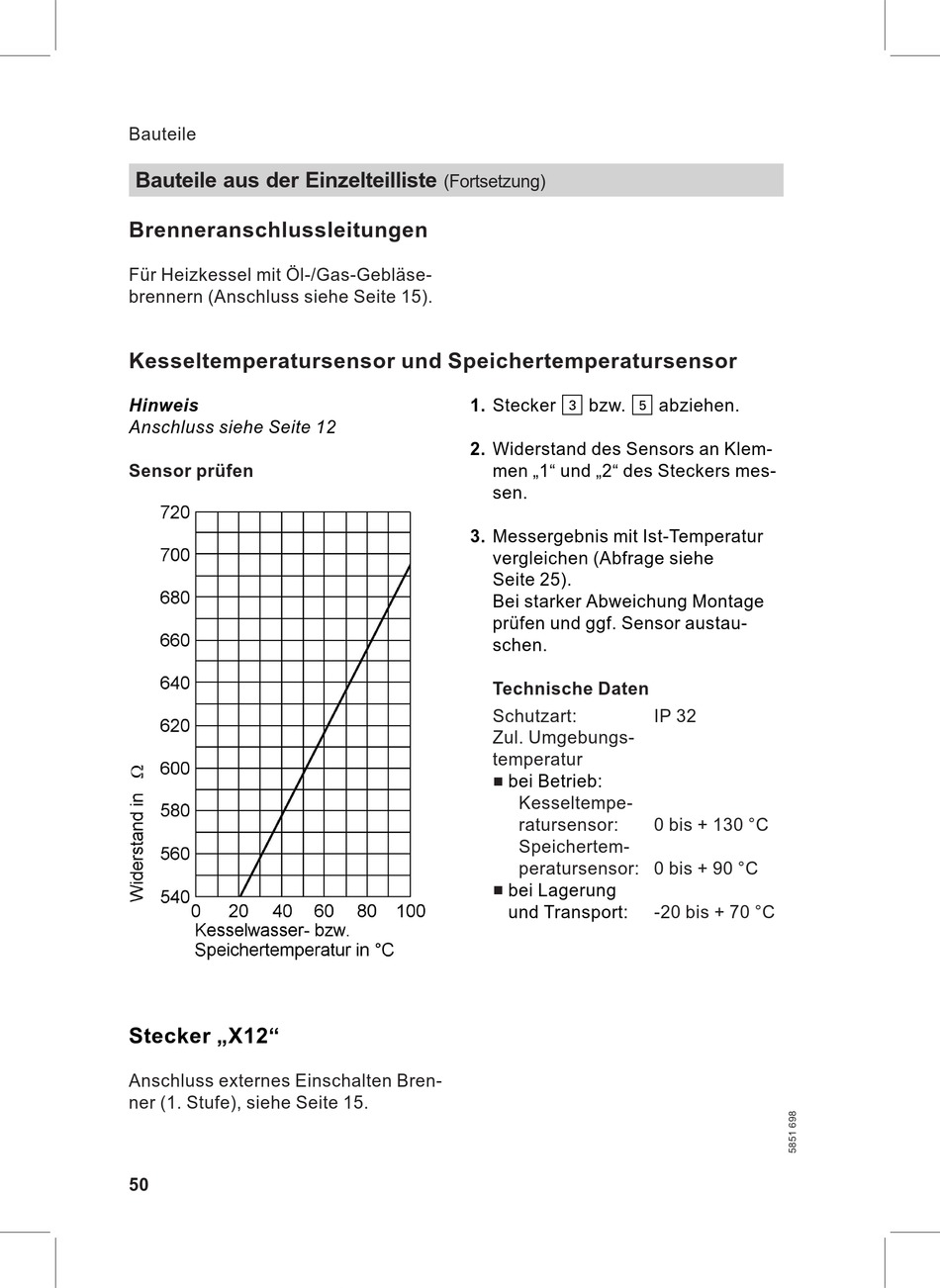

Kesseltemperatursensor und Speichertemperatursensor

Hinweis
Anschluss siehe Seite 12
Sensor prüfen
Stecker X12
Anschluss externes Einschalten Bren-
ner (1. Stufe), siehe Seite 15.
50
(Fortsetzung)
1. Stecker § bzw. % abziehen.
2. Widerstand des Sensors an Klem-
men 1 und 2 des Steckers mes-
sen.
3. Messergebnis mit Ist-Temperatur
vergleichen (Abfrage siehe
Seite 25).
Bei starker Abweichung Montage
prüfen und ggf. Sensor austau-
schen.
Technische Daten
Schutzart:
Zul. Umgebungs-
temperatur
bei Betrieb:
Kesseltempe-
ratursensor:
Speichertem-
peratursensor: 0 bis + 90 °C
bei Lagerung
und Transport:
IP 32
0 bis + 130 °C
-20 bis + 70 °C
